| Номер в госреестре | 66977-17 |
| Наименование СИ | Установка поверочная средств измерений объема и массы |
| Обозначение типа СИ | УПМ-2000 |
| Изготовитель | ОАО "Промприбор", г.Ливны |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная средств измерений объема и массы УПМ-2000 предназначена для измерений объема и массы жидкости.
Принцип действия установки поверочной средств измерений объема и массы УПМ-2000 основан на объемном и весовом методах измерений количества жидкости.
В состав установки поверочной средств измерений объема и массы УПМ-2000 входят:
- мерник металлический эталонный 2-го разряда номинальной вместимостью 2000 дм с термометром электронным «ExT-01»;
- весоизмерительное устройство;
- электронасос.
Мерник металлический эталонный 2-го разряда состоит из резервуара, измерительной горловины и сливного крана. В нижней части мерника установлен термометр электронный «ExT-01». Измерительная горловина мерников имеет указательное окно со шкальной пластиной, на которую нанесена отметка соответствующей номинальной вместимости мерника при температуре 20 °С и шкала. Выставление установки поверочной средств измерений объема и массы УПМ-2000 в вертикальное положение производится по отвесу.
Весоизмерительное устройство состоит из трех датчиков весоизмерительных тензорезисторных MK2 модификации MK2-1-C3 (регистрационный номер 55199-13), преобразователя весоизмерительного ТВ модификации ТВИ-024 (регистрационный номер 37794-08) с цифровым табло и металлической рамы.
Три датчика весоизмерительные тензорезисторные MK2 модификации MK2-1-C3 неподвижно закреплены на металлической раме установки поверочной средств измерений объема и массы УПМ-2000 и на них установлен мерник металлический эталонный 2-го разряда. Масса измеряемой среды, налитой в мерник, считывается с цифрового табло преобразователя весоизмерительного ТВ модификации ТВИ-024. Контроль объема жидкости, налитой в мерник, производится по шкале, установленной на горловине мерника.

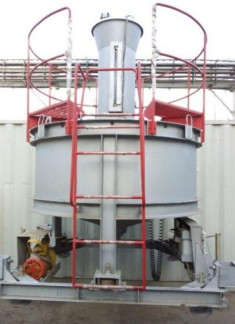

Общий вид средства измерений представлен на рисунке 1.
Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установки поверочной средств измерений объема и массы УПМ-2000 представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установки поверочной средств измерений объема и массы УПМ-2000
Установка поверочная средств измерений объема и массы УПМ-2000 имеет встроенное программное обеспечение.
Программное обеспечение предназначено для обработки сигналов, обеспечение взаимодействия с внешними устройствами, а также выполнения отображения результатов измерений.
Идентификационные данные программного обеспечения установки поверочной средств измерений объема и массы УПМ-2000 приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | ТВИ-024 |
| Номер версии (идентификационный номер) программного обеспечения | SC-307 |
| Цифровой идентификатор программного обеспечения | - |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Программное обеспечение не влияет на метрологические характеристики установки поверочной средств измерений объема и массы УПМ-2000.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наименьший предел взвешивания, кг | 1000,0 |
| Наибольший предел взвешивания, кг | 2000,0 |
| Наименование характеристики | Значение |
| Дискретность весоизмерительного устройства, кг | 0,1 |
| Пределы допускаемой относительной погрешности установки при измерении массы, % | ±0,04 |
| Номинальная вместимость мерника установки при температуре 20 °С, дм3 | 2000 |
| Вместимость, соответствующая верхней отметке шкалы мерника установки при температуре 20 °С, дм | 2020 |
| Вместимость, соответствующая нижней отметке шкалы мерника установки при температуре 20 °С, дм | 1980 |
| Цена деления шкалы мерника установки, дм3 | 1 |
| Пределы допускаемой относительной погрешности установки при измерении объема, % | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | неагрессивные жидкости по отношению к материалам мерника установки |
| Температура измеряемой среды, °С | от -30 до +40 |
| Условия эксплуатации: - температура окружающего воздуха при измерении массы, °С - температура окружающего воздуха при измерении объема, °С - относительная влажность, % - атмосферное давление, кПа | от -10 до +40 от -30 до +40 от 30 до 95 от 84,0 до 106,7 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | QQf4+10% 380-15% 50±1 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 3000 3000 4000 |
| Масса, кг, не более | 1250 |
| Средний срок службы, лет, не менее | 12 |
наносится на маркировочную табличку, закрепленную на измерительной горловине мерника установки, методом фотохимического травления и по центру титульного листа паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная средств измерений объема и массы УПМ-2000, заводской № 56 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 0511-1-2016 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу МП 0511-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Установка поверочная средств измерений объема и массы УПМ-2000. Методика поверки», утвержденному ФГУП «ВНИИР» 21 ноября 2016 г.
Основные средства поверки:
- рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015 с номинальным значением 20 кг;
- рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015 с номинальными значениями от 20 до 2000 кг;
- рабочий эталон единицы объема жидкости 1-го разряда ГОСТ 8.470-82 с номинальным значением 50 дм .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки поверочной средств измерений объема и массы УПМ-2000 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на свинцовые (пластмассовые) пломбы в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке поверочной средств измерений объема и массы УПМ-2000
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
| Зарегистрировано поверок | 19 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
