| Номер в госреестре | 66981-17 |
| Наименование СИ | Приборы для измерений шероховатости поверхности |
| Обозначение типа СИ | Garant ST1 |
| Изготовитель | "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 21.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений шероховатости поверхности Garant ST1 (далее по тексту -приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на жидкокристаллический цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости), встроенный принтер или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов.
Прибор состоит из базового блока и привода, соединенных между собой кабелем. Механизм подачи имеет цилиндрическую форму и интегрирован в призматическую опору, но может быть использован без неё. Питание прибора осуществляется от сети переменного тока через адаптер или от батареи.

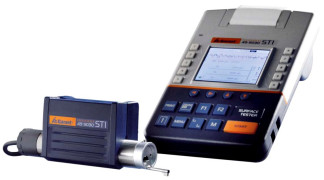

Внешний вид приборов представлен на рисунке 1.
Пломбировка приборов от несанкционированного доступа не предусмотрена.
Приборы для измерений шероховатости поверхности Garant ST1 имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции управления.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ST1 |
| Номер версии (идентификационный номер) ПО | v. 3.12-04 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Защитой ПО является пароль и функция блокировки настройки устройства.
Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и основные технические характеристики приборов
| Наименование характеристики | Значение |
| Измеряемые параметры шероховатости | Ra, Rz, Rmax, Rp, Rq, Rt, R3z, Rk, Rvk, Rpk, Mr1, Mr2, Rmr, RSm, RPc |
| Диапазон измерений по параметру шероховатости Rz (переключаемый), мкм | от 0,008 до от 0,016 до от 0,032 до 90,000 180,000 350,000 |
| Пределы допускаемой относительной погрешности измерений по параметру шероховатости Ra, % | ±5 |
| Отсечка шага Xc, мм | 0,25; 0,8; 2,5 |
| Длина трассы ощупывания L (согласно МИ 41-88), мм | 1,75; 5,6; 17,5 |
| Длина оценки lc, мм | 1,25; 4,0; 12,5 |
| Скорость ощупывания, мм/с | 0,5 |
| Измерительное усилие, мН | 0,7 |
| Радиус кривизны щупа, мкм | 2 |
| Фильтры | Фазокорректированный (фильтр Г аусса) по ГОСТ Р 8.652-2009 (ISO 11562) |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 50 |
| Потребляемая мощность, В-А, не более | 35 |
| Габаритные размеры базового блока, мм, не более: - высота - ширина - длина | 86 140 190 |
| Масса базового блока, кг, не более | 1 |
| Габаритные размеры привода, мм, не более: - высота - ширина - длина | 60 35 130 |
| Масса привода, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 45 до 80 |
наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Базовый блок Garant ST1 | 1 шт. | |
| Привод RD 18C | 1 шт. | |
| Переносная призматическая опора с регулировкой высоты | 1 шт. | |
| Кронштейн для крепления | 1 шт. | |
| Калибровочная мера шероховатости | 1 шт. | |
| USB-кабель | 1 шт. | |
| Зарядное устройство | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП № 203-7-2016 | 1 экз. |
осуществляется по документу МП № 203-7-2016 «Приборы для измерений шероховатости поверхности Garant ST1. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 сентября 2016 г.
Основные средства поверки: меры шероховатости эталонные 1-го разряда по ГОСТ 8.296-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.296-2015 ГСИ. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 30 |
| Поверителей | 9 |
| Актуальность данных | 06.12.2024 |
