Номер в госреестре | 66986-17 |
Наименование СИ | Комплекс антенный измерительный |
Обозначение типа СИ | Diamond |
Изготовитель | "Diamond Engineering", США |
Год регистрации | 2017 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Комплекс антенный измерительный «Diamond» (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн в диапазоне частот от 0,75 до 20 ГГц.
Принцип действия комплекса основан на измерении коэффициента передачи между антеннами, размещенными в соответствии с условием «дальней зоны», при различной ориентации испытываемой антенны.
Конструктивно комплекс состоит из анализатора цепей векторного (ВАЦ), опорноповоротного устройства с контроллером (ОПУ), комплекта вспомогательных антенн с треногами, комплекта кабелей и СВЧ кабельных сборок, комплекта устройств управления и обработки (рабочее место оператора).
ВАЦ N5242A предназначен для измерений коэффициентов передачи при подключении к его портам антенн при помощи кабельных сборок.

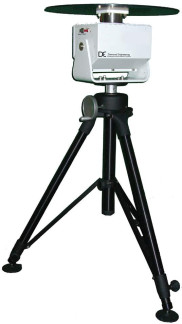

ОПУ DAMS 7100 в комплекте с контроллером предназначено для позиционирования испытываемых антенн в автоматизированном режиме. ОПУ устанавливается на специальный штатив с повышенной грузоподъемностью.
Вспомогательные антенны BBHA 9120 D (диапазон частот от 1 до 16 ГГц) и BHA 9170 (диапазон частот от 15 до 26,5 ГГц) предназначены для облучения испытываемой антенны электромагнитным полем. Комплекс допускает возможность использования других вспомогательных антенн, а также эталонных антенн с нормированными метрологическими характеристиками.
Комплект кабелей и СВЧ кабельных сборок обеспечивает цифровые и аналоговые связи между элементами комплекса.
Комплект устройств управления и обработки представляет собой ПК со специализированным программным обеспечением (ПО), посредством которого осуществляется автоматизированное управление элементами комплекса, сбор, обработка, хранение и вывод результатов измерений.
Комплекс обеспечивает измерение:
коэффициентов усиления (КУ) антенн методом замещения;
амплитудных диаграмм направленности (ДН) антенн;
поляризационных характеристик антенн.
Общий вид элементов комплекса и места защиты от несанкционированного доступа в виде пломбировки корпуса ВАЦ N5222A приведен на рисунках 1-5.
V
i'jjf
а)
Рисунок 5 - Места пломбировки (а)
собой
Метрологически значимая часть ПО комплекса представляет специализированное ПО «Antenna Measurement Studio».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | «Antenna Measurement Studio» |
Номер версии ПО (идентификационный номер) | 5.8 |
Цифровой идентификатор ПО | A7345EDDDA10873A0 CEECC256F7E90EB |
Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон рабочих частот, ГГц | от 0,75 до 26,5 включ. |
Динамический диапазон1, дБ, не менее | 40 |
Пределы допускаемой инструментальной погрешности измерений | |
уровней амплитудных ДН, дБ, на уровне: | |
при отношении сигнал/шум в максимуме ДН не менее +30 дБ | |
минус 3 дБ | ±0,6 |
минус 6 дБ | ±0,8 |
минус 10 дБ | ±1,1 |
минус 15 дБ | ±1,7 |
минус 20 дБ | ±2,7 |
минус 25 дБ | ±4,3 |
при отношении сигнал/шум в максимуме ДН не менее +35 дБ | |
минус 3 дБ | ±0,5 |
минус 6 дБ | ±0,6 |
минус 10 дБ | ±0,7 |
минус 15 дБ | ±1,1 |
минус 20 дБ | ±1,7 |
минус 25 дБ | ±2,7 |
минус 30 дБ | ±4,3 |
при отношении сигнал/шум в максимуме ДН не менее +40 дБ | |
минус 6 дБ | ±0,4 |
минус 10 дБ | ±0,5 |
минус 15 дБ | ±0,7 |
минус 20 дБ | ±1,1 |
минус 25 дБ | ±1,7 |
минус 30 дБ | ±2,7 |
минус 35 дБ | ±4,3 |
при отношении сигнал/шум в максимуме ДН не менее +45 дБ | |
минус 6 дБ | ±0,3 |
минус 10 дБ | ±0,4 |
минус 15 дБ | ±0,5 |
минус 20 дБ | ±0,7 |
минус 25 дБ | ±1,1 |
минус 30 дБ | ±1,7 |
минус 35 дБ | ±2,7 |
минус 40 дБ | ±4,3 |
Наименование характеристики | Значение |
при отношении сигнал/шум в максимуме ДН не менее +50 дБ | |
минус 3 дБ | ±0,25 |
минус 6 дБ | ±0,3 |
минус 10 дБ | ±0,3 |
минус 15 дБ | ±0,4 |
минус 20 дБ | ±0,5 |
минус 25 дБ | ±0,7 |
минус 30 дБ | ±1,1 |
минус 35 дБ | ±1,7 |
минус 40 дБ | ±2,7 |
при отношении сигнал/шум в максимуме ДН не менее+ 55 дБ | |
минус 6 дБ | ±0,25 |
минус 10 дБ | ±0,3 |
минус 15 дБ | ±0,3 |
минус 20 дБ | ±0,4 |
минус 25 дБ | ±0,5 |
минус 30 дБ | ±0,7 |
минус 35 дБ | ±1,1 |
минус 40 дБ | ±1,7 |
при отношении сигнал/шум в максимуме ДН не менее + 60 дБ | |
минус 10 дБ | ±0,25 |
минус 15 дБ | ±0,3 |
минус 20 дБ | ±0,3 |
минус 25 дБ | ±0,4 |
минус 30 дБ | ±0,5 |
минус 35 дБ | ±0,7 |
минус 40 дБ | ±1,1 |
Пределы допускаемой относительной погрешности измерений | |
коэффициента усиления (КУ) методом замещения2 при погрешности | |
КУ эталонной антенны, дБ: | |
при коэффициенте безэховости в рабочей зоне не более -15 дБ | |
±0,5 дБ | ±1,8 |
±0,8 дБ | ±1,9 |
±1,0 дБ | ±2,0 |
при коэффициенте безэховости в рабочей зоне не более -20 дБ | |
±0,5 дБ | ±1,2 |
±0,8 дБ | ±1,4 |
±1,0 дБ | ±1,5 |
при коэффициенте безэховости в рабочей зоне не более -25 дБ | |
±0,5 дБ | ±1,0 |
±0,8 дБ | ±1,2 |
±1,0 дБ | ±1,4 |
при коэффициенте безэховости в рабочей зоне не более -30 дБ | |
±0,5 дБ | ±0,9 |
±0,8 дБ | ±1,1 |
±1,0 дБ | ±1,3 |
Наименование характеристики | Значение |
Пределы допускаемой относительной погрешности измерений уровней | |
амплитудных ДН на уровне , дБ: | |
при коэффициенте безэховости в рабочей зоне -20 дБ | |
минус 3 дБ | ±1,5 |
минус 6 дБ | ±1,9 |
минус 10 дБ | ±2,7 |
минус 15 дБ | ±4,1 |
при коэффициенте безэховости в рабочей зоне -25 дБ | |
минус 3 дБ | ±1,0 |
минус 6 дБ | ±1,2 |
минус 10 дБ | ±1,7 |
минус 15 дБ | ±2,7 |
минус 20 дБ | ±4,1 |
при коэффициенте безэховости в рабочей зоне -30 дБ | |
минус 3 дБ | ±0,7 |
минус 6 дБ | ±0,9 |
минус 10 дБ | ±1,2 |
минус 15 дБ | ±1,7 |
минус 20 дБ | ±2,7 |
минус 25 дБ | ±4,1 |
при коэффициенте безэховости в рабочей зоне -35 дБ | |
минус 3 дБ | ±0,5 |
минус 6 дБ | ±0,6 |
минус 10 дБ | ±0,8 |
минус 15 дБ | ±1,2 |
минус 20 дБ | ±1,7 |
минус 25 дБ | ±2,7 |
минус 30 дБ | ±4,2 |
при коэффициенте безэховости в рабочей зоне -40 дБ | |
минус 3 дБ | ±0,4 |
минус 6 дБ | ±0,4 |
минус 10 дБ | ±0,6 |
минус 15 дБ | ±0,8 |
минус 20 дБ | ±1,2 |
минус 25 дБ | ±1,8 |
минус 30 дБ | ±2,7 |
минус 35 дБ | ±4,3 |
при коэффициенте безэховости в рабочей зоне -45 дБ | |
минус 3 дБ | ±0,3 |
минус 6 дБ | ±0,3 |
минус 10 дБ | ±0,4 |
минус 15 дБ | ±0,6 |
минус 20 дБ | ±0,8 |
минус 25 дБ | ±1,2 |
минус 30 дБ | ±1,8 |
минус 35 дБ | ±2,8 |
минус 40 дБ | ±4,4 |
Наименование характеристики | Значение |
при коэффициенте безэховости в рабочей зоне -50 дБ минус 3 дБ | ±0,3 |
минус 6 дБ | ±0,3 |
минус 10 дБ | ±0,3 |
минус 15 дБ | ±0,4 |
минус 20 дБ | ±0,6 |
минус 25 дБ | ±0,8 |
минус 30 дБ | ±1,2 |
минус 35 дБ | ±1,8 |
минус 40 дБ | ±2,9 |
Относительный уровень кроссполяризационной составляющей вспомогательных антенн, дБ, не более | -20 |
Диапазон изменений угла поворота ОПУ в азимутальной плоскости | ±180° |
Пределы допускаемой абсолютной погрешности установки углового положения ОПУ | ±0,1° |
Таблица 3 - Основные технические характеристики
Потребляемая мощность, В А, не более | 2000 |
Габаритные размеры (длинахширинахвысота), мм, не более: | |
- ВАЦ | 408x245x142 |
- ОПУ (без треноги) | 305x305x355 |
- антенна ВВНА 9120D | 408x245x142 |
- антенна ВВНА 9170 | 86x75x60 |
Масса, кг, не более: | |
- ВАЦ | 27 |
- ОПУ (без треноги) | 20,4 |
- антенна ВВНА 9120 D | 1,3 |
- антенна ВВНА 9170 | 0,3 |
Напряжение электропитания от сети переменного тока частотой | |
(50±1) Гц, В | 220 ±22 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +20 °С, %, не более | 0т +10 до +30 80 |
1) - при мощности источника 10 дБм, полосе фильтра промежуточной частоты 10 Гц, коэффициенте усиления испытываемой антенны 10 дБ;
2) - при КСВН антенн не более 1,5, отношении сигнал/шум более 30 дБ, выполнении условия «дальней зоны»;
3) - для отношения сигнал/шум в максимуме ДН не менее 60 дБ.
наносится на титульный лист эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
Наименование оборудования | Обозначение | Количество |
Позиционер | DIAMOND DAMS 7100 (серийный № 2016007) | 1 шт. |
Анализатор цепей векторный | Ю242А (серийный № MY53222610) | 1 шт. |
Наименование оборудования | Обозначение | Количество |
Антенна измерительная | ВВНА 9120D (серийные №№ 01556, 01556) | 2 шт. |
Антенна измерительная | ВВНА 9170 (серийные №№ 708, 709) | 2 шт. |
Кабельные сборки | 1 к-т | |
Компьютер настольный персональный | 1 к-т | |
Специализированное программное обеспечение | «Antenna Measurement Studio» | 1 диск |
Руководство по эксплуатации | 1 экз. | |
Методика поверки | 1 экз. |
осуществляется по документу 66986-17 «Инструкция. Комплекс антенный измерительный «Diamond». Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 17.08.2016 года.
Основные средства поверки:
- аттенюатор Agilent 8494B (рег. № 37205-08);
- аттенюатор Agilent 8496B (рег. № 37204-08);
- аттенюатор волноводный поляризационный Д3-35А (рег. № 4009-73);
- анализатор цепей векторный N5224A (рег. № 53568-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик комплекса с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу антенному измерительному «Diamond»
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
