| Номер в госреестре | 66993-17 |
| Наименование СИ | Магазины сопротивления постоянному току электронные |
| Обозначение типа СИ | МЭМС2-4Л |
| Изготовитель | ООО Фирма "Информтест", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 22.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Магазины сопротивления постоянному току электронные МЭМС2-4Л (далее по тексту -МЭМС2-4Л) предназначены для воспроизведения электрического сопротивления постоянному току в составе магистрально-модульной аппаратуры стандартов VXI, LXI, AXIe.
Принцип действия МЭМС2-4Л основан на воспроизведении сопротивления постоянному току путём суммирования сопротивлений (18 высокоточных резисторов, подключаемых через 18 электронных ключей), выбираемых программой из дискретного ряда значений. МЭМС2-4Л выполняет функции электронного магазина сопротивления постоянному току, значение которого задается программно, по двум изолированным каналам с четырехпроводной схемой подключения.
Конструктивно МЭМС2-4Л выполнены в виде мезонинов, устанавливаемых на носители мезонинов (модуль НМ, устройство MezaBOX или аналогичный носитель мезонинов стандартов VXI, LXI или AXIe), и представляют собой лицевую панель с прикрепленной к ней печатной платой. На лицевой панели мезонина установлен соединитель типа MDR 10226-55G3JL для подключения объекта измерений, а на печатной плате соединитель типа ESQT-150, обеспечивающий электропитание мезонина и обмен данными между ним и носителем мезонинов.
Перезаписываемая память (EEPROM), емкостью 8 кбайт, хранит калибровочные коэффициенты, которые считываются при инициализации МЭМС2-4Л.
По условиям эксплуатации МЭМС2-4Л соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью воздуха до 90 % при температуре 25 °С, без предъявления требований по механическим воздействиям.

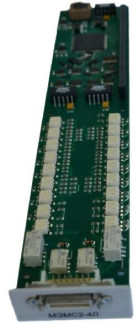

Общий вид электронного магазина сопротивления постоянному току МЭМС2-4Л представлен на рисунке 1. Внешний вид носителя мезонинов с установленным мезонином и схема пломбировки от несанкционированного доступа приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
МЭМС2-4Л работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций unmems2_math.dll.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | unmems2 math.dll |
| Номер версии ПО (идентификационный код) | 1.0 |
| Цифровой идентификатор ПО | 8dd7e2cd |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения сопротивления постоянному току, Ом | от 1 до 262143 |
| Разрешение (единица младшего разряда) воспроизведения сопротивления постоянному току, Ом | 1 |
| Пределы допускаемой абсолютной погрешности воспроизведения сопротивления постоянному току, Ом | ±(2-10-3-Rx+2) |
| где Rx - установленное значение сопротивления, Ом | |
| Наименование характеристики | Значение |
| Напряжения питания, В: | +5+0-s +12~"^ |
| Сила тока потребления по цепи «+5 В», А, не более | 0,3 |
| Сила тока потребления по цепи «+12 В», А, не более | 0,1 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры, мм, не более: - ширина - высота - длина | 50,8 22 266 |
| Масса мезонина, кг, не более | 0,16 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % | от +5 до +40 от 30 до 90 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплект поставки средства измерений
| Наименование | Обозначение | Количество |
| Магазин сопротивления постоянному току электронный МЭМС2-4Л | ФТКС.468266.053 | 1 шт. |
| Комплект ПО модулей Информтест | ФТКС.85001-01 | 1 к-т. |
| Магазины сопротивления постоянному току электронные МЭМС2-4Л. Руководство по эксплуатации | ФТКС.468266.053 РЭ | 1 экз. |
| Драйвер мезонина МЭМС2-4Л. Руководство системного программиста | ФТКС.75053-01 32 01 | 1 экз. |
| Управляющая панель мезонина МЭМС2-4Л. Руководство оператора | ФТКС.65053-01 34 01 | 1 экз. |
| Опись компакт-диска (CD) «Комплект ПО модулей Информтест» | ФТКС.85001-01 90 ОП1 | 1 экз. |
| Магазин сопротивления постоянному току электронный МЭМС2-4Л. Паспорт | ФТКС.468266.053 ПС | 1 экз. |
| Кабель МПС2 | ФТКС.685625.007 | 1 шт. |
осуществляется по документу ФТКС.468266.053 РЭ «Магазины сопротивления постоянному току электронные МЭМС2-4Л. Руководство по эксплуатации», раздел 5 «Поверка», утвержденному ООО «КИА» 27 декабря 2016 г.
Основное средство поверки:
- мультиметр 3458А (рег. № 25900-03).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых магазинов с требуемой точностью. Знак поверки наносится в паспорт в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ФТКС.468266.053ТУ Магазины сопротивления постоянному току электронные МЭМС2-4Л. Технические условия
