| Номер в госреестре | 67000-17 |
| Наименование СИ | Штангенрейсмасы |
| Обозначение типа СИ | HOLEX серии 44 |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 22.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы HOLEX серии 44 (далее, штангенрейсмасы) предназначены для измерений высоты изделий и проведения разметочных работ.
Штангенрейсмасы изготавливаются следующих исполнений:
- исполнение 1- с отсчетом по нониусу (рисунок 1 и 2);
- исполнение 2- с цифровым отсчетом (рисунок 3).
Исполнение 1 представлено модификациями 443805 и 443700, исполнение 2 -модификацией 443850. Модификации отличаются диапазонами измерений.

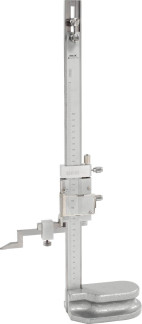

Штангенрейсмас с отсчетом по нониусу (рисунок 1 и 2) состоит из основания, на котором закреплена штанга с нанесенной миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи и измерительной ножки.
У штангенрейсмаса модификаций 443805 на рамке имеется лупа для более точного снятия отсчетов с нониусной шкалы.
Штангенрейсмас с цифровым отсчетом (рисунок 3) состоит из основания, на котором закреплена штанга, устройства микрометрической подачи, измерительной ножки и рамки с цифровым отсчетным устройством. На передней панели отсчетного устройства установлены кнопки, с помощью которых осуществляются следующие функции: включение/выключение цифрового отсчетного устройства (ON/OFF), переключение единиц измерений: миллиметры/дюймы (ММ/INCH), обнуление результата измерений (ZERO), выбор абсолютных или относительных измерений (ABS), хранение последнего измеренного значения (HOLD), контроль допусков (TOL), установка начала измерительного диапазона (ORIGIN), ввод числовых значений (SET).
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.
Опломбирование штангенрейсмасов от несанкционированного вмешательства не предусмотрено.
К
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристи ки | Модификация | ||||||
| 443805 | 443700 | 443850 | |||||
| Диапазон измерений, мм | от 0 до от 0 до 150 300 | от 0 до 300 | от 0 до 500 | от 0 до 1000 | от 0 до 1500 | от 0 до 300 | от 0 до 600 |
| Отсчет по нониусу, мм | 0,02 | 0,05 | - | ||||
| Дискретность отсчета, мм | - | 0,01 | |||||
| Пределы допускаемой абсолютной погрешности, мм | ±0,06 | ±0,05 | ±0,1 | ±0,15 | ±0,2 | ±0,05 | ±0,07 |
| Отклонение от прямолинейности измерительной поверхности ножки, мм | не более 0,005 | ||||||
| Отклонение от параллельности измерительной плоскости ножки относительно основания, мм | не более 0,012 | ||||||
| Шероховатость измерительных поверхностей разметочной ножки и основания штан-генрейсмасов, мкм | Яа<0,35 | ||||||
| Наименование характеристик | Модификация | |||||||
| 443805 | 443700 | 443850 | ||||||
| от 0 до 150 мм | от 0 до 300 мм | от 0 до 300 мм | от 0 до 500 мм | от 0 до 1000 мм | от 0 до 1500 мм | от 0 до 300 мм | от 0 до 600 мм | |
| Длина основания, мм, не более | 135 | 175 | 105 | 130 | 200 | 200 | 135 | 180 |
| Ширина основания, мм, не более | 90 | 120 | 78 | 100 | 120 | 150 | 90 | 120 |
| Масса, кг, не более | 2,1 | 4,3 | 3,0 | 4,4 | 8,3 | 15,0 | 4,1 | 5,8 |
| Средний срок службы, лет, не менее 5 Условия эксплуатации: - температура окружающего воздуха, °С от +15 до +25 - изменение температуры воздуха в течение 1 часа работы, °С, не более 2 - относительная влажность воздуха, %, не более 80 | ||||||||
наносится на наружную поверхность футляра штангенрейсмаса методом наклейки и на титульный лист паспорта типографским методом.
Таблица 3 - Комплектность средств измерений
| Наименование | Количество |
| Штангенрейсмас | 1 шт. |
| Элемент питания (для штангенрейсмасов с цифровым отсчетным устройством) | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. на партию в один адрес |
осуществляется по документу МП 67000-17 «Штангенрейсмасы HOLEX серии 44. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 22.12.2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные (набор №1, набор № 17, набор № 22, набор № 8, набор № 9) 4 разряда по ГОСТ 8.763-2011.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 611 |
| Поверителей | 67 |
| Актуальность данных | 21.11.2024 |
