| Номер в госреестре | 67002-17 |
| Наименование СИ | Машины координатно-измерительные мобильные |
| Обозначение типа СИ | Kreon Ace, Kreon Baces |
| Изготовитель | "Kreon Technologies", Франция |
| Год регистрации | 2017 |
| Срок свидетельства | 22.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные мобильные Kreon Ace, Kreon Baces (далее по тексту - машины) предназначены для измерений геометрических размеров, отклонений формы и взаимного расположения поверхностей деталей сложной формы (лекал, шаблонов, моделей пресс-форм, зубчатых колес, кулачков, турбинных лопаток, аэродинамических профилей и т.д.).
Конструктивно машины координатно-измерительные портативные Kreon Ace, Kreon Baces состоят из шарнирно соединенных между собой частей (колен), смонтированных на специальных монтажных основаниях, противовеса, компьютерного блока управления и источника питания.

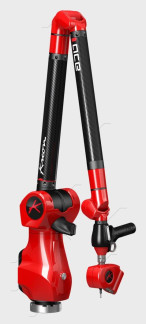

Машины Kreon Ace (Рисунок 1) имеют шесть рабочих объемов от 2,0 до 4,50 м, колена этих машин делаются из карбона.
Машины Kreon Baces (Рисунок 2) выпускаются двух различных серий: серия 100 с коленами из карбона, серия 200 с коленами из алюминия и имеют четыре рабочих объема (2,60 м, 3,20 м, 4,20 м или 4,6 м).
Принцип действия машин основан на измерении координат с помощью датчиков углового положения. В качестве измерительных головок используются головки с набором щупов разного диаметра и формы фирмы Renishaw или лазерными сканерами моделей Solano lite, Solano, Solano blue, Zephyr II, Zephyr II blue, Skyline. Каждая из модификаций машин выпускается двух конфигураций: шести и семиосные. Шестиосные в основном используются для контактных измерений, семиосные для работы с лазерными сканерами.
Обе модели машин имеют температурную компенсацию. Работа машин производится в ручном режиме.
Лазерные сканеры моделей Solano Lite, Solano, Solano Blue, Zephyr II, Zephyr II blue, Skyline отличаются как конструктивным исполнением, так и техническими характеристиками. Лазерные сканеры моделей Solano Lite, Solano, Zephyr II могут использоваться только при измерении матовых поверхностей, сканеры Solano blue, Zephyr II blue и Skyline предназначены для измерений как матовых, так и отражающих поверхностей.
При использовании контактных датчиков определяется координата центра сферы щупа при касании измеряемой поверхности.
При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Базой для определения координат точек служит ширина окна сканирования и фокусное расстояние, величины которых различны для разных моделей.
На основе полученных координат точек с помощью программного обеспечения рассчитываются геометрические размеры, параметры отклонения формы и взаимного расположения поверхностей детали.
Портативная конструкция машины обеспечивает проведение измерений объектов с любой пространственной ориентацией.
Пломбировка машин от несанкционированного доступа не предусмотрена.
Машины координатно-измерительные мобильные Kreon Ace и Kreon Baces имеют в своем составе программное обеспечение (ПО) KREON WIZARD и KREON POLYGONIA (для контактных и бесконтактных измерений), разработанные для конкретной измерительной задачи, осуществляющие измерительные функции, калибровку щупов и сканеров, калибровку машин, экспорт данных.
Таблица 1 - Сведения об идентификационных данных ПО
| Идентификационные данные ПО | Значение | |
| Идентификационное наименование ПО | KreonArm WIZARD | KreonArm POLYGONIA |
| Номер версии (идентификационный номер) ПО | V 4.х | V 3.х |
| Цифровой идентификатор ПО | - | - |
| Другие идентификационные данные (если имеются) | - | - |
Главной защитой ПО является USB-ключ-заглушка. HASP использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения машин соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики машин Kreon Ace, 7 осей
| Модель | Ace-7-20 | Ace-7-25 | Ace-7-30 | Ace-7-35 | Ace-7-40 | Ace-7-45 | |||
| Диапазон измерений линейных размеров (диаметр), м | от 0 до 2 | от 0 до 2,50 | от 0 до 3 | от 0 до 3,50 | от 0 до 4 | от 0 до 4,50 | |||
| Контактный датчик | Пределы допускаемой абсолютной погрешности измерений координат точки, ±, мм | 0,022 | 0,027 | 0,042 | 0,054 | 0,069 | 0,092 | ||
| Пределы допускаемой абсолютной объемной погрешности измерений, ±, мм | 0,032 | 0,038 | 0,057 | 0,080 | 0,099 | 0,125 | |||
| Сканер | Пределы допускаемой абсолютной объемной погрешности измерений, ±, мм | ||||||||
| ACE + Solano | 0,052 | 0,058 | 0,077 | 0,100 | 0,118 | 0,140 | |||
| ACE + Solano blue | 0,047 | 0,053 | 0,072 | 0,095 | 0,114 | 0,137 | |||
| ACE + Zephyr II | 0,042 | 0,048 | 0,067 | 0,090 | 0,109 | 0,134 | |||
| ACE + Zephyr II blue | 0,039 | 0,045 | 0,064 | 0,087 | 0,106 | 0,130 | |||
| Skyline | 0,042 | 0,048 | 0,061 | 0,072 | 0,084 | 0,099 | |||
| Масса, не более, кг | 11,9 | 12 | 12,1 | 12,2 | 12,3 | 12,4 | |||
| Модель | Ace-6-20 | Ace-6-25 | Ace-6-30 | Ace-6-35 | Ace-6-40 | Ace-6-45 | |
| Диапазон измерений линейных размеров (диаметр), м | от 0 до 2 | от 0 до 2,50 | от 0 до 3 | от 0 до 3,50 | от 0 до 4 | от 0 до 4,50 | |
| Контактный датчик | Пределы допускаемой абсолютной погрешности измерений координат точки, ±, мм | 0,018 | 0,023 | 0,030 | 0,039 | 0,054 | 0,075 |
| Пределы допускаемой абсолютной объемной погрешности измерений, ±, мм | 0,026 | 0,034 | 0,043 | 0,056 | 0,067 | 0,090 | |
| Сканер | Пределы допускаемой абсолютной объемной погрешности измерений, ±, мм | ||||||
| ACE + Solano | 0,049 | 0,057 | 0,066 | 0,078 | 0,090 | 0,113 | |
| ACE + Solano blue | 0,044 | 0,052 | 0,061 | 0,073 | 0,085 | 0,108 | |
| ACE + Zephyr II | 0,039 | 0,047 | 0,056 | 0,069 | 0,080 | 0,103 | |
| ACE + Zephyr II blue | 0,034 | 0,042 | 0,051 | 0,064 | 0,75 | 0,098 | |
| Масса, не более, кг | 11,4 | 11,5 | 11,6 | 11,7 | 11,8 | 11,9 | |
Таблица 4 - Метрологические характеристики машин Kreon Baces, 7 осей
| Модель | Серия 100 | Серия 200 | |||||||
| Baces 7-M100 | Baces 7-G100 | Baces 7-XG100 | Baces 7-XL100 | Baces 7-M200 | Baces 7-G200 | Baces 7-XG200 | Baces 7-XL200 | ||
| Диапазон измерений линейных размеров (диаметр), м | от 0 до 2,60 | от 0 до 3,20 | от 0 до 4,20 | от 0 до 4,60 | от 0 до 2,60 | от 0 до 3,20 | от 0 до 4,20 | от 0 до 4,60 | |
| Контактный датчик | Пределы допускаемой абсолютной погрешности измерений координат точки, ±, мм | 0,035 | 0,058 | 0,084 | 0,108 | 0,050 | 0,076 | 0,112 | 0,136 |
| Пределы допускаемой абсолютной объемной погрешности измерений, ±, мм | 0,052 | 0,077 | 0.110 | 0,139 | 0,080 | 0,100 | 0,230 | 0,370 | |
| Модель | Серия 100 | Серия 200 | ||||||||
| Baces 7-M100 | Baces 7-G100 | Baces 7-XG100 | Baces 7-XL100 | Baces Baces 7-M200 7-G200 | Baces 7-XG200 | Baces 7-XL200 | ||||
| Сканеры | Пределы допускаемой абсолютной объемной погрешности измерений,±, мм | |||||||||
| Baces + Solano Lite | 0,110 | 0,130 | 0,260 | 0,400 | ||||||
| Baces + Solano | 0,075 | 0,095 | 0,132 | 0,153 | - | - | - | - | ||
| ACE + Solano blue | 0,070 | 0,091 | - | - | - | - | - | - | ||
| ACE + Zephyr II | 0,062 | 0,087 | - | - | - | - | - | - | ||
| ACE + Zephyr II blue | 0,057 | 0,082 | - | - | - | - | - | - | ||
| Масса, не более, кг | 10,6 | 10,8 | 11 | 11,2 | 10,6 | 10,8 | 11 | 11,2 | ||
Таблица 5 - Метрологические характеристики машин Kreon Baces, 6 осей
| Модель | Серия 100 | Серия 200 | |||||||
| Baces 6-M100 | Baces 6-G100 | Baces 6-XG100 | Baces 6-XL100 | Baces 7-M200 | Baces 7-G200 | Baces 7-XG200 | Baces 7-XL200 | ||
| Диапазон измерений линейных размеров (диаметр), м | от 0 до 2, 0 | от 0 до 3,20 | от 0 до 4,20 | от 0 до 4,60 | от 0 до 2,60 | от 0 до 3,20 | от 0 до 4,20 | от 0 до 4,60 | |
| Контактный датчик | Пределы допускаемой абсолютной погрешности измерений координат точки, ±, мм | 0,028 | 0,045 | 0,072 | 0,094 | 0,040 | 0,068 | 0,098 | 0,120 |
| Пределы допускаемой абсолютной объемной погрешности измерений, ±, мм | 0,044 | 0,064 | 0,097 | 0,120 | 0,065 | 0,095 | 0,210 | 0,350 | |
| Масса, не более, кг | 10,1 | 11,3 | 11,5 | 11,7 | 10,1 | 11,3 | 11,5 | 11,7 | |
Таблица 6 - Технические характеристики машин Kreon Ace, Kreon Baces
| Нормальная область значений температуры, °C | От +17,5 до +22,5 |
| Рабочая область значений температуры, °C | от +10 до +45 |
| Относительная влажность воздуха, %, не более | 95, без конденсата |
| Электропитание | (100 - 250) В, 50\60 Гц или от встроенного Li-Ion аккумулятора |
| Модель сканера | Solano lite | Solano | Solano blue | Zephyr II | Zephyr II blue | Skyline | |
| Ширина окна сканирования, мм | 100 | 100 | 100 | 100 | 70 | 200 | |
| Минимальное расстояние до сканируемой поверхности, мм | 50 | 50 | 50 | 95 | 75 | 96 | |
| Г лубина окна сканирования (Z), мм | 100 | 100 | 100 | 130 | 75 | 130 | |
| Скорость сканирования точек\с | 24 000 | 40 000 | 50 000 | 250 000 | 250 000 | 600 000 | |
| Частота сбора данных (полное поле), Гц | 50 | 80 | 100 | 250 | 300 | ||
| Точек на линии | 500 | 1000 | 2000 | ||||
| Температурная компенсация | да | ||||||
| Класс лазеров (в соответствии с ГОСТ Р МЭК 60825-1-2009) | 2M | ||||||
| Управление мощностью лазера | Полностью автоматическое - от точки к точке | ||||||
| Масса, г, не более | 380 | 480 | 400 | ||||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 8 - Комплектность средства измерений
| Наименование | Kreon Ace | Kreon Baces |
| PAA1-адаптор с шариковым щупом 6 мм | 1 шт. | 1 шт. |
| Блок питания и шнур 2 м | 18 В | 12 В |
| Основание с креплением Brunson (либо магнитное основание в качестве опции) | 1шт. | 1 шт. |
| USB кабель | 3 м | 3 м |
| СD диск с программным обеспечением | 1 шт. | 1 шт. |
| Комплект ключей | 1 комп. | 1 комп. |
| Комплект для калибровки контактного датчика (стержень с коническим отверстием + калибровочная сфера) | 1 комп. | 1 комп. |
| Комплект винтов | 1 комп. | 1 комп. |
| Контактный датчик | Диаметр 6 мм | Диаметр 4 мм |
| Транспортировочный кейс на колёсиках | 1шт. | 1шт. |
| USB-ключ-заглушка | 1 шт. | 1шт. |
| Руководство по эксплуатации | 1 экз. | 1 экз. |
| Методика поверки | 1 экз. | 1 экз |
осуществляется по документу МП 203-8-2016 «Машины координатно-измерительные мобильные Kreon Ace, Kreon Baces. Методика поверки», утвержденным ФГУП «ВНИИМС» 13 сентября 2016 г.
Основные средства поверки:
-сфера диаметром 25,4 мм с допускаемым отклонением от круглости 3 мкм (Рег. № 64593-16); мера с шарообразными элементами с пределом допускаемой абсолютной погрешности измерений расстояний между центрами сфер ±14 мкм (Рег. № 65106-16).
Допускается применять аналогичные средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах
