| Номер в госреестре | 67008-17 |
| Наименование СИ | Датчики силы тензометрические |
| Обозначение типа СИ | ТДС-16-10П |
| Изготовитель | АО "Воткинский Завод", г.Воткинск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силы тензометрические ТДС-16-10П (далее - датчики) предназначены для измерений силы растяжения, сжатия.
Принцип действия датчиков основан на преобразовании приложенной силы, воздействующей на чувствительный элемент, в электрический сигнал.
Конструктивно датчики состоят из металлического корпуса; чувствительного элемента, на котором закреплены тензорезисторы соединённые в мостовую схему; кабеля, оканчивающегося разъемом.
Для обеспечения ограничения доступа к внутренним частям на один из крепежных винтов кожуха наносится мастика и знак поверки.

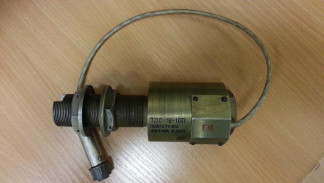

Общий вид датчика с указанием места пломбировки от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1.
Основные метрологические и основные технические характеристики датчиков приведены в таблицах 1 и 2.
| Метрологические характеристики | Нормируемое значение |
| Диапазон измерений силы, кгс | от 510 до 10000 |
| Начальный разбаланс мостовой схемы, ф0, %, не более | 20 |
| Относительная погрешность нелинейности, унел.ъ % | ±2,5 |
| Систематическая составляющая погрешности, ус^ % | ±2,5 |
| Г истерезис, уг, % | ±1,5 |
| Примечание - Значения параметров приведены как для сжимающих, так и для растягивающих сил. | |
Таблица 2 - Основные технические характеристики
| Технические характеристики | Нормируемое значение |
| Электрическое сопротивление изоляции, МОм, не менее | 10 |
| Входное и выходное сопротивление диагоналей мостовой схемы, Ом | 800±80 |
| Напряжение питания, В | 5 - 14 |
наносится на титульный лист паспорта датчика типографским способом.
Комплектность датчиков представлена в таблице 3.
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик силы ТДС-16-10П | ТДС-16-10П | 1 шт. |
| Паспорт | «Датчик ТДС-16-10П. Паспорт 15Л930.70.400ПС» | 1 шт. |
| Методика поверки | «Датчики силы тензометрические ТДС-16-10П. Методика поверки 640.25003.00856» | 1 шт. |
осуществляется по документу 640.25003.00856 «Датчики силы тензометрические ТДС-16-10П. Методика поверки», утверждённому ФБУ «Пермский ЦСМ» 21.10.2016 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.640-2014, регистрационный номер в Федеральном информационном фонде 10141-85;
- мультиметр цифровой Agilent 34410A, диапазон измерений напряжения постоянного тока от минус 10 до плюс 10 В, приведенная погрешность измерений ±0,025 %, регистрационный номер в Федеральном информационном фонде 33921-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус прибора.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Датчик ТДС-16-10П. Технические условия 15Л930.70.400ТУ
| Зарегистрировано поверок | 20 |
| Поверителей | 1 |
