| Номер в госреестре | 67025-17 |
| Наименование СИ | Нивелиры оптические |
| Обозначение типа СИ | В30А, АТ-В3А, В40А, АТ-В4А |
| Изготовитель | "Topcon Corporation", Япония |
| Год регистрации | 2017 |
| Срок свидетельства | 22.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры оптические В30А, АТ-В3А, В40А, АТ-В4А (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам при создании, развитии и поддержании в рабочем состоянии государственных геодезических сетей.
Нивелиры - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальном положении с помощью маятникового компенсатора с воздушным демпфером.
Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Наводящий винт с бесконечным ходом обеспечивает плавное и точное наведение прибора на нивелирную рейку в горизонтальной плоскости. Взятие отсчета по рейки выполняется визуально.
Основными частями нивелиров являются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система.
Выпускаемые модификации нивелиров различаются метрологическими и техническими характеристиками, а также внешним видом.

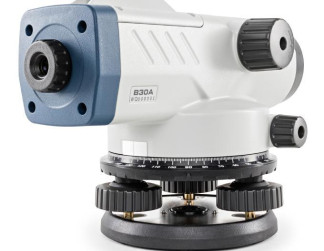

Общий вид нивелиров представлен на рисунке 1 - 4.
Ограничение несанкционированного доступа к узлам обеспечено конструкцией крепежных винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | B30A, AT-B3A | B40A, AT-B4A |
| Допускаемая средняя квадратическая погрешность измерения превышения на 1км двойного хода, мм | ±1,5 | ±2,0 |
| Диапазон измерений горизонтального угла, ° | от 0 до 360 | |
| Г раницы допускаемой абсолютной погрешности измерений горизонтального угла (при доверительной вероятности 0,95), ° | ±0,2 | |
| Диапазон работы компенсатора, ', не менее | ±15 | |
| Допускаемая средняя квадратическая погрешность установки линии визирования, " | ±0,5 | |
| Пределы допускаемой систематической погрешности компенсатора, " | ±0,5 | |
| Коэффициент нитяного дальномера | 100±1% | |
| Значение постоянного слагаемого нитяного дальномера, м | 0 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | B30A, AT-B3A | B40A, AT-B4A |
| Цена деления горизонтального лимба, ° | 1 | |
| Увеличение зрительной трубы, крат | 28 | 24 |
| Диаметр входного зрачка зрительной трубы, мм | 36 | 32 |
| Наименьшее расстояние визирования, м, не более | 0,3 | |
| Угловое поле зрения зрительной трубы, не менее | 1° 25' | |
| Цена деления круглого установочного уровня, '/2мм | 10±1,5 | |
| Наименование характеристики | Значение |
| Модификация | B30A, AT-B3A B40A, AT-B4A |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Габаритные размеры (ДхШхВ), мм, не более | 214x122x140 |
| Масса, кг, не более | 1,5 |
наносится на титульный лист руководства по эксплуатации печатным способом и на корпус нивелиров наклейкой.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Нивелир оптический B30A, AT-B3A, B40A, AT-B4A | - | 1 |
| Набор инструментов для юстировки | - | 1 |
| Транспортировочный футляр | - | 1 |
| Крышка объектива | - | 1 |
| Салфетка для протирки | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 65-16 | 1 |
осуществляется по документу МП АПМ 65-16 «Нивелиры оптические B30A, AT-B3A, B40A, AT-B4A. Методика поверки», утверждённому ООО «Автопрогресс-М» «28» декабря 2016 г. Основные средства поверки:
- экзаменатор модель 130, ПГ ±4' (рег. № 2411-69);
- теодолит типа ОТ-02 по ГОСТ 10529-96;
- лента измерительная (0-50000) мм по ГОСТ 7502-98;
- нивелирная рейка типа РН-3 по ГОСТ 10528-98;
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- высотный стенд по ГОСТ 10528-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2016 г. № 22
Техническая документация «TOPCON CORPORATION», Япония
