| Номер в госреестре | 67034-17 |
| Наименование СИ | Анализаторы электрической мощности |
| Обозначение типа СИ | ПРИЗМА |
| Изготовитель | "Newtons4th Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 22.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы электрической мощности ПРИЗМА предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, активной, реактивной и полной электрической мощности переменного тока, угла фазового сдвига.
Принцип работы анализаторов электрической мощности ПРИЗМА (далее - анализаторы) заключается в преобразовании входного аналогового сигнала в каналах измерения силы тока и напряжения с помощью АЦП, последующей математической обработкой измеренных величин быстродействующим цифровым сигнальным процессором, результаты обработки которого поступают в центральный процессор, который направляет их на жидкокристаллический дисплей.

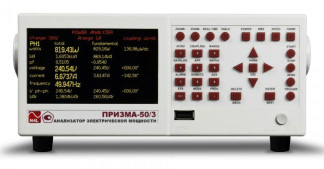

Анализаторы представляют собой портативные электрические цифровые измерительные приборы. На лицевой панели расположены: жидкокристаллический цифровой дисплей, переключатель режимов работы и клавиши управления функциями анализаторов, которые позволяют изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений. На задней панели приборов расположены фазные измерительные входы, состоящие из внутренних измерительных входов для прямого измерения напряжения и силы тока и внешних аналоговых входов типа BNC для подключения внешних преобразователей напряжения и силы тока, разъемы для подключения к персональному к омпьютеру интерфейсов RS-232, LAN, USB, GPIB, разъем заземления и другие разъемы.
Анализаторы выпускаются в следующих основных модификациях: ПРИЗМА 50, ПРИЗМА 150, ПРИЗМА 350, ПРИЗМА 450, ПРИЗМА 550. Анализаторы модификаций ПРИЗМА 50, ПРИЗМА 150 имеют от 1 до 3 фазных измерительных входов, а модификации ПРИЗМА 350, ПРИЗМА 450, ПРИЗМА 550 от 1 до 6. Модификации анализаторов отличаются диапазоном измерения силы тока: имеются стандартные модификации, на высокие и малые токи (см. Рисунок 1). У модификаций ПРИЗМА 550 имеются опции анализа фликера и гармоник, анализа потерь трансформаторов. Все модификации, кроме ПРИЗМА 50, имеют режим осциллографа. Структура условного обозначения модификаций анализаторов приведена на рисунке 1. Общий вид анализаторов приведен на рисунках 2, 3 и 4. Схема пломбировки от несанкционированного доступа анализаторов приведена на рисунке 5.
ПРИЗМА - □ / □ □ - □
ФГ - анализ фликера и гармоник в соответствии с МЭК 61000-3-2 (для модификаций 550/1В, 550/3В)
ТЕ - анализ потерь трансформаторов (для модификаций 550/1, 550/2, 550/3)_
Н - модификации на малые токи:
- для модификации 350: предел измерения силы тока 20 Аскз (300 Апик)
- для модификации 450: предел измерения силы тока 10 Аскз (30 Апик)
- для модификации 550: предел измерения силы тока 10 Аскз (30 Апик)
0 - модификации стандартные:
- для модификации 50: предел измерения силы тока 20 Аскз (300 Апик)
- для модификации 150: предел измерения силы тока 20 Аскз (300 Апик)
- для модификации 350: предел измерения силы тока 30 Аскз (1000 Апик)
- для модификации 450: предел измерения силы тока 30 Аскз (300 Апик)
- для модификации 550: предел измерения силы тока 30 Аскз (300 Апик) В - модификации на высокие токи:
- для модификации 50: предел измерения силы тока 30 Аскз (1000 Апик)
- для модификации 150: предел измерения силы тока 30 Аскз (1000 Апик)
- для модификации 450: предел измерения силы тока 50 Аскз (1000 Апик)
- для модификации 550: предел измерения силы тока 50 Аскз (1000 Апик)
1 - Однофазный анализатор мощности
2 - Двухфазный анализатор мощности
3 - Трехфазный анализатор мощности
4 - Четырехфазный анализатор мощности (для модификаций: 350, 450, 550)
5 - Пятифазный анализатор мощности (для модификаций: 350, 450, 550)
6 - Шестифазный анализатор мощности (для модификаций: 350, 450, 550)
50 - Анализатор электрической мощности ПРИЗМА 50 150 - Анализатор электрической мощности ПРИЗМА 150 350 - Анализатор электрической мощности ПРИЗМА 350 450 - Анализатор электрической мощности ПРИЗМА 450 550 - Анализатор электрической мощности ПРИЗМА 550
Рисунок 1 - Структура условного обозначения модификаций анализаторов электрической мощности серии ПРИЗМА
ZOOM* iilMt- REAL TIME ГМЧ F PQWFA
S3®,
(/готдеШ
Р№
и (Ш.11МГ Ш BWH DOWfS |
]^l -1C23W &2295|М1с
eL6S7jjt» 13М0МЯ
nirwn *07797
ВВЦ?1»JJ 7Э0ЛЦ/ -КШЯ0*
527Л^ •«*"’
37.478kHz
7<63М/ 7ЭМДО -Э5М1'
АНАЛИЗАТОР ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ
CD
Рисунок 3 - Общий вид анализаторов электрической мощности ПРИЗМА 350
АНАЛИЗАТОР ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ
5773ЭШ 61.448*1 62.892<п -
3.6410 3.8357 Э.Б42Э -119.13m 117.9Вт 1212Вт * 100.00 4
ПРИЗМА-550/З KinetiQ
liiiii
Ш W Ш <4 i ► •
mmm * f .
Я
Рисунок 5 - Схема пломбировки от несанкционированного доступа анализаторов электрической
мощности ПРИЗМА
Уровень защиты программного обеспечения «низкий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения анализаторов электрической мощности ПРИЗМА представлены в таблицах с 1 по 5.
Таблица 1 - Идентификационные данные программного обеспечения анализаторов электрической мощности ПРИЗМА-50
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ppa50 firmware |
| Номер версии (идентификационный номер) ПО | v2 69 и выше |
| Цифровой идентификатор ПО | 08199ab80a94a6a0abe84faf30bf46a1 |
Таблица 2 - Идентификационные данные программного обеспечения анализаторов электрической мощности ПРИЗмА-150
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ppa150 firmware |
| Номер версии (идентификационный номер) ПО | v2 69 и выше |
| Цифровой идентификатор ПО | 08199ab80a94a6a0abe84faf30bf46a1 |
Таблица 3 - Идентификационные данные программного обеспечения анализаторов электрической мощности ПРИЗМА-350
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ppa350 firmware |
| Номер версии (идентификационный номер) ПО | v2 20 и выше |
| Цифровой идентификатор ПО | 242dc5e3bdf9764bfaab295162faab9d |
Таблица 4 - Идентификационные данные программного обеспечения анализаторов электрической мощности ПРИЗмА-450
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ppa450 firmware |
| Номер версии (идентификационный номер) ПО | v2 143 и выше |
| Цифровой идентификатор ПО | c961952a94623 afb120e5ebad471cb7d |
Таблица 5 - Идентификационные данные программного обеспечения анализаторов электрической мощности ПРИЗмА-550
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ppa550 firmware |
| Номер версии (идентификационный номер) ПО | v2 143 и выше |
| Цифровой идентификатор ПО | c961952a94623 afb120e5ebad471cb7d |
Таблица 6 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-50/1, ПРИЗМА-50/2, ПРИЗМА-50/3, ПРИЗМА-50/1В, ПРИЗМА-50/2В, ПРИЗМА-50/3В, ПРИЗМА-150/1, ПРИЗМА-150/2, ПРИЗМА-150/3, ПРИЗМА-150/1В, ПРИЗМА-150/2В, ПРИЗМА-150/3В при измерении напряжения переменного тока_
| Тип Входа | Режим измере ний | Предел показаний пикового значения | Диапазон измерений напряжения переменного тока | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 2500 В | от 22 до 1000 В | ±((0,05 10-2 + 0,005-Ю^Ю-Ц^м + 0,1•10-2•Uпред) |
| 1000 В | от 10 до 840 В | ±((0,05 10-2 + 0,005-10-2-к)-Цизм + 0,1-10-2-ипред) | ||
| 316 В | от 2,2 до 264 В | ±((0,05-10-2 + 0,005-10-2-к)-Цизм + 0,1-10-2-Цпред) | ||
| 100 В | от 700-10-3 до 84 В | ±((0,05-10-2 + 0,005-10-2к)-иШм + 0,1-10-2-Цпред) | ||
| 31,6 В | от 220-10-3 до 26,4 В | ±((0,05 10-2 + 0,005-10'2-к)-Цизм + 0,1-10-2-Цпред) | ||
| 10 В | от 70-10-3 до 8,4 В | ±((0,05 10-2 + 0,005-10'2-к)-Цизм + 0,1-10-2-Цпред) | ||
| 3,16 В | от 30-10-3 до 2,64 В | ±((0,05 10-2 + 0,005-10'2-к)-иизм + 0,4-10-2-Цпред) | ||
| 1 В | от 14 до 840 мВ | ±((0,05 10-2 + 0,005- 10-2-к)-иизм + 0,8-10-2-ипред) | ||
| х10 | 316 мВ | от 10 до 264 мВ | ±((0,0510-2 + 0,01-10'2-к)-иизм + 1,0-10-2-Цпред) | |
| 100 мВ | от 3 до 70 мВ | ±((0,05-10-2 + 0,01-10-2-к)-Цизм + 1,8-10-2-Цпред) | ||
| Внеш ний анало говый | Нор маль ный | 3 В | от 22-10-3 до 1 В | ±((0,05 10-2 + 0,005-10'2-к)-Цизм + 0,1-10-2-Цпред) |
| 1 В | от 10 до 840 мВ | ±((0,05 10-2 + 0,005-10'2-к)-Цизм + 0,1-10-2-Цпред) | ||
| 316 мВ | от 2,2 до 264 мВ | ±((0,05 10-2 + 0,005-10-2-к)-Цизм + 0,1-10-2-Цпред) | ||
| 100 мВ | от 700-10-3 до 84 мВ | ±((0,05 10-2 + 0,005-10-2-к)-Цизм + 0,1-10-2-ипред | ||
| 31,6 мВ | от 220-10-3 до 26,4 мВ | ±((0,05 10-2 + 0,005-10-2-к)-Цизм + 0,1-10-2-Цпред) | ||
| 10 мВ | от 70-10-3 до 8,4 мВ | ±((0,05-10-2 + 0,005-10-2-к)-Цизм + 0,1-10-2-Цпред | ||
| 3,16 мВ | от 30 • 10-3 до 2,64 мВ | ±((0,05 10-2 + 0,005- 10'2-к)-Цизм + 0,4- 10-2-Цпред) | ||
| 1 мВ | от 14 до 840 мкВ | ±((0,05 10-2 + 0,005-10-2-к)-Цизм + 0,8-10-2-Цпред) | ||
| Примечания: 1) ипред - предел показаний пикового значения напряжения переменного тока, В 2) иизм - измеренное значение напряжения переменного тока, В 3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
| Тип входа | Режим изме рений | Предел показаний пикового значения | Диапазон измерений силы переменного тока | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 316 A | от 2,2 до 20 А | ±((0,05-10-2+ 0,005- 10-2-к)-1изм + 0,3-10-2-W) |
| 100 A | от 700-10-3до 20 А | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,2-10-2-1пред) | ||
| 31,6 A | от 220-10-3 до 20 А | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,1-10-2-1пред) | ||
| 10 A | от 70-10-3 до 7 А | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,1-10-2-1пред) | ||
| 3,16 A | от 22-10-3 до 2,2 А | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,1-10-2-1пред) | ||
| 1 A | от 7 до 700 мА | ±((0,05-10-2 + 0,005-10-2-к)-1изм + 0,1-10-2-1пред) | ||
| 316 мA | от 2,2 до 220 мА | ±((0,05-10^ + 0,005-10-2-к)-1изм + 0,4-10-2- W) | ||
| 100 мA | от 700-10-3до 70 мА | ±((0,05-10-2 + 0,005- 10-2-к)-1изм + 0,8-10-2-1пред) | ||
| х10 | 31,6 мA | от 220-10-3 до 22 мА | ±((0,05-10'2 + 0,01-10'2-к)-1изм + 1,0-10-2-1пред) | |
| 10 мA | от 70-10-3 до 7 мА | ±((0,05-10-2 + 0,01-10-2-к)-1изм + 1,8-10-2- 1пред) | ||
| Примечания: 1) !пред - предел показаний пикового значения силы переменного тока, А 2) 1изм - измеренное значение силы переменного тока, А 3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
Таблица 8 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-50/1В, ПРИЗМА-50/2В, ПРИЗМА-50/3В при измерении силы переменного тока_
| Тип входа | Режим изме рений | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 1000 А | от 7 до 30 А | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,3-10-2-1пред) |
| 316 А | от 2,2 до 30 А | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,2-10-2-1пред) | ||
| 100 А | от 70040-3 до 30 А | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,1-10-2-1пред) | ||
| 31,6 А | от 220-10-3 до 22 А | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,1-10-2-1пред) | ||
| 10 А | от 70-10-3 до 7 А | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,1-10-2-1пред) | ||
| 3,16 А | от 22-10-3 до 2,2 А | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,1-10-2-1пред) | ||
| 1 А | от 7 до 700 мА | ±((0,05-10-2 + 0,005-10'2-к)-1изм + 0,4-10-2-1пред) | ||
| 316 мА | от 2,2 до 220 мА | ±((0,05-10-2 + 0,005- 10-2-к)-1изм + 0,8-10-2-1пред) | ||
| х10 | 100 мА | от 70040-3 до 70 мА | ±((0,05-10'2 + 0,01-10'2-к)-1изм + 1,0-10-2-1пред) | |
| 31,6 мА | от 220-10-3 до 22 мА | ±((0,05-10-2 + 0,01-10-2-к)-1изм + 1,8-10-2- 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы переменного тока, А 2) 1изм - измеренное значение силы переменного тока, А 3) к - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
Таблица 9 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-50/1, ПРИЗМА-50/2, ПРИЗМА-50/3, ПРИЗМА-50/1В, ПРИЗМА-50/2В, ПРИЗМА-50/3В, ПРИЗМА-150/1, ПРИЗМА-150/2, ПРИЗМА-150/3, ПРИЗМА-150/1В, ПРИЗМА-150/2В, ПРИЗМА-150/3В при измерении угла фазового сдвига_
| Режим измерений | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 |
| Нормальный | 180° | 0,01° + (0,01 °-k) |
| х10 | 180° | 0,01° + (0,02°-k) |
| Примечание - k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||
Таблица 10 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-50/1, ПРИЗМА-50/2, ПРИЗМА-50/3, ПРИЗМА- 50/1В, ПРИЗМА-50/2В, ПРИЗМА-50/3В, ПРИЗМА-150/1, ПРИЗМА-150/2, ПРИЗМА-150/3, ПРИЗМА-150/1В, ПРИЗМА-150/2В, ПРИЗМА-150/3В при измерении активной, реактивной и полной электрической мощности
| Измеряемый параметр | Режим измерений | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Активная электрическая мощность | Нормальный | .-.гр .гр. .в ■ I од | ±((0,1 ■Ю-2 + 0,110-2/cos9 + (0,01 ■ 10-2■k)/cOSф)■Pизм + 0,1 ■ 10-2 P пред) |
| Реактивная электрическая мощность | .-.гр .гр. .в ■ I од | ±((0,1 ■Ю-2 + 0,Ь10-2/^ф + (0,01 ■Ш-2^)/^) ■Оизм + 0,1 ■ 10-2 Опред) | |
| Полная электрическая мощность | от ^.гр.'Цн.гр. -до ^.гр.'Цв.гр. | ±((0,1 ■Ю-2 + 0,1■10-2/cosф + (0,01■10-2■k)/cosф)■Sизм + 0,1 ■Ю-2 Бпред) | |
| Активная электрическая мощность | х10 | .-.гр .гр. .в ■ I ь & од | ±((0,1 ■Ю-2 + 0,1■10-2/cosф + (0,02■10-2■k)/cOSф)■Pизм + 0,1 ■Ю-2 Р пред) |
| Реактивная электрическая мощность | от Iн.гр.■Uн.rр. -до Iв.гр.■Uв.гр. | ±((0,1 ■Ю-2 + 0,Ь10-2/^ф + (0,02■10-2■k)/cosф)■Qизм + 0,110-2 Опред) | |
| Полная электрическая мощность | от Iн.гр.■Uн.rр. -до Iв.гр.■Uв.гр. | ±((0,1 ■Ю-2 + 0,Ь10-2/^ф + (0,02■10-2■k)/cosф)■Sизм + 0,1 ■ 10-2 Sпред) | |
| Активная электрическая мощность | Диапазон частот от 40 до 400 Гц | от Iн.гр.■Uн.rр. -до Iв.гр.■Uв.гр. | ±((0,1 ■Ю-2 + 0,1■10-2/cosф + (0,01■10-2■k)/cOSф)■Pизм + 0,05 ■Ю-2 Р пред) |
| Реактивная электрическая мощность | от Iн.гр.■Uн.rр. -до Iв.гр.■Uв.гр. | ±((0,1 ■Ю-2 + 0,Ь10-2/^ф + (0,01■10-2■k)/cOSф)■Qизм + 0,05 ■Ю-2 Опред) | |
| Полная электрическая мощность | от Iн.гр.■Uн.rр. -до Iв.гр.■Uв.гр. | ±((0,1 ■Ю-2 + 0,Ь10-2/^ф + (0,01■10-2■k)/cosф)■Sизм + 0,0510-2 Sпред) | |
| Примечания: 1) Рпред - предел показаний пикового значения активной электрической мощности, Вт 2) Опред - предел показаний пикового значения реактивной электрической мощности, вар 3) 8пред - предел показаний пикового значения полной электрической мощности, В-А 4) Ризм - измеренное значение активной электрической мощности, Вт 5) Оизм - измеренное значение реактивной электрической мощности, вар 6) 8изм - измеренное значение полной электрической мощности, В-А 7) !н.гр. - нижнее граничное значение диапазона измерений силы переменного тока, А 8) ин.гр. - нижнее граничное значение диапазона измерений напряжения переменного тока, В 9) !в.гр. - предел показаний пикового значения силы переменного тока, А 10) Ub.h, - предел показаний пикового значения напряжения переменного тока, В 11) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | |||
Таблица 11 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-50/1, ПРИЗМА-50/2, ПРИЗМА-50/3, ПРИЗМА-50/1В, ПРИЗМА-50/2В, ПРИЗМА-50/3В, ПРИЗМА-150/1, ПРИЗМА-150/2, ПРИЗМА-150/3, ПРИЗМА-150/1В, ПРИЗМА-150/2В, ПРИЗМА-150/3В при измерении напряжения постоянного тока_
| Тип входа | Режим измере ний | Предел показаний значений напряжения постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 2500 В | от 22 до 1000 В | ±(0,1-10-2-Цизм + 0,2-10-2-Цпред) |
| 1000 В | от 10 до 840 В | ±(0,1-10-2-Цизм + 0,2-10-2-Цпред) | ||
| 316 В | от 2,2 до 264 В | ±(0,1-10-2-Цизм + 0,2-10-2-Цпред) | ||
| 100 В | от 700-10-3 до 84 В | ±(0,1-10-2-Цизм + 0,2-10-2-Цпред) | ||
| 31,6 В | от 220-10-3 до 26,4 В | ±(0,1-10-2-Цизм + 0,2-10-2-Цпред) | ||
| 10 В | от 70-10-3 до 8,4 В | ±(0,1-10-2-Цизм + 0,2-10-2-Цпред) | ||
| 3,16 В | от 30-10-3 до 2,64 В | ±(0,1-10-2-Цизм + 0,8-10-2-Цпред) | ||
| 1 В | от 14 до 840 мВ | ±(0,1-10-2-Цизм + 1,6-10-2-Цпред) | ||
| х10 | 316 мВ | от 10 до 264 мВ | ±(0,1-10-2-Цизм + 2,0-10-2-Цпред) | |
| 100 мВ | от 3 до 70 мВ | ±(0,1-10-2-Цизм + 3,6-10-2-Цпред) | ||
| Внешний аналого вый | Нор мальный | 3 В | от 22-10-3 до 1 В | ±(0,1-10-2-Цизм + 0,2-10-2-Цпред) |
| 1 В | от 10 до 840 мВ | ±(0,1-10-2-Цизм + 0,2-10-2-Цпред) | ||
| 316 мВ | от 2,2 до 264 мВ | ±(0,1-10-2-Цизм + 0,2-10-2-Цпред) | ||
| 100 мВ | от 700-10-3 до 84 мВ | ±(0,1-10-2-Цизм + 0,2 -10-2 - Цпред | ||
| 31,6 мВ | от 220-10-3 до 26,4 мВ | ±(0,110-2 - иизм + 0,2 -10-2 - ипред) | ||
| 10 мВ | от 70-10-3 до 8,4 мВ | ±(0,1-10-2 - Цизм + 0,2 -10-2 - ипред | ||
| 3,16 мВ | от 30-10-3 до 2,64 мВ | ±(0,110-2 - иизм + 0,8 -10-2 - ипред) | ||
| 1 мВ | от 14 до 840 мкВ | ±(0,110-2 - иизм + 1,6 - 10-2 - ипред) | ||
| Примечания: 1) ипред - предел показаний пикового значения напряжения постоянного тока, В 2) иизм - измеренное значение напряжения постоянного тока, В | ||||
Таблица 12 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-50/1, ПРИЗМА-50/2, ПРИЗМА-50/3, ПРИЗМА-150/1, ПРИЗМА-150/2, ПРИЗМА-150/3 при измерении силы постоянного тока_
| Тип входа | Режим измере ний | Предел показаний силы постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 316 A | от 2,2 до 20 А | ±(0,1-10-2 - 1изм + 0,6 - 10-2 - 1пред) |
| 100 A | от 700-10-3 до 20 А | ±(0,1-10-2 - 1изм + 0,4 - 10-2 - 1пред) | ||
| 31,6 A | от 220-10-3 до 20 А | ±(0,1-10-2 - 1изм + 0,2 - 10-2 - 1пред) | ||
| 10 A | от 70-10-3 до 7 А | ±(0,1-10-2 - 1изм + 0,2 - 10-2 - 1пред) | ||
| 3,16 A | от 22-10-3 до 2,2 А | ±(0,110-2 - 1изм + 0,2 -10-2 - 1пред) | ||
| 1 A | от 7 до 700 мА | ±(0,1-10-2 - 1изм + 0,2 - 10-2 - 1пред) | ||
| 316 мA | от 2,2 до 220 мА | ±(0,110-2 - 1изм + 0,8 -10-2 - 1пред) | ||
| 100 мA | от 700-10-3 до 70 мА | ±(0,1-10-2 - 1изм + 1,6 - 10-2 - 1пред) | ||
| х10 | 31,6 мA | от 220-10-3 до 22 мА | ±(0,1-10-2 - 1изм + 2,0 - 10-2 - 1пред) | |
| 10 мA | от 70-10-3 до 7 мА | ±(0,110-2 - 1изм + 3,6 - 10-2 - 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы постоянного тока, А 2) 1изм - измеренное значение силы постоянного тока, А | ||||
| Тип входа | Режим измере ний | Предел показаний силы постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 1000 А | от 7 до 30 А | ±(0,1-10-2-1изм + 0,6-10-2-1пред) |
| 316 А | от 2, А до 30 А | ±(0,1-10-2-1изм + 0,4-10-2-1пред) | ||
| 100 А | от 70040-3 до 30 А | ±(0,1-10-2-1изм + 0,2-10-2-1пред) | ||
| 31,6 А | от 220-10-3 до 22 А | ±(0,1-10-2-1изм + 0,2-10-2-1пред) | ||
| 10 А | от 70-10-3 до 7 А | ±(0,1-10-2-1изм + 0,2-10-2-1пред) | ||
| 3,16 А | от 22-10-3 до 2,2 А | ±(0,1-10-2-1изм + 0,2-10-2-1пред) | ||
| 1 А | от 7 до 700 мА | ±(0,1-10-2-1изм + 0,8-10-2-1пред) | ||
| 316 мА | от 2,2 до 220 мА | ±(0,1-10-2-1изм + 1,6-10-2-1пред) | ||
| х10 | 100 мА | от 70040-3 до 70 мА | ±(0,1-10-2-1изм + 2,0-10-2-1пред) | |
| 31,6 мА | от 220-10-3 до 22 мА | ±(0,1-10-2-1изм + 3,6-10-2-1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы постоянного тока, А 2) 1изм - измеренное значение силы постоянного тока, А 3) ипред - предел показаний пикового значения напряжения постоянного тока, В 4) иизм - измеренное значение напряжения постоянного тока, В | ||||
Таблица 14 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-350/1, ПРИЗМА-350/2, ПРИЗМА-350/3, ПРИЗМА-350/4, ПРИЗМА-350/5, ПРИЗМА-350/6, ПРИЗМА-350/1Н, ПРИЗМА-350/2Н, ПРИЗМА-350/3 Н, ПРИЗМА-350/4Н,
| ПРИЗМА-350/5Н | , ПРИЗМА-350/6Н при измерении напряжения переменного тока | |||
| Тип входа | Режим изме рений | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| 2500 В | от 22 до 1000 В | ±((0,04-10-2 + 0,005-10-2-к)-Иизм + 0,1-10-2-Ипред) | ||
| 1000 В | от 10 до 840 В | ±((0,04-10-2 + 0,005-10-2-к)-Иизм + 0,1-10-2-Ипред) | ||
| Нор маль ный | 316 В | от 2,2 до 264 В | ±((0,04-10-2 + 0,005-10-2-к)-Иизм + 0,1-10-2-Ипред) | |
| 100 В | от 70040-3 до 84 В | ±((0,04-10-2 + 0,005-10-2-к)-Иизм + 0,1-10-2-Ипред) | ||
| Внут | 31,6 В | от 220-10-3 до 26,4 В | ±((0,04-10-2 + 0,005-10'2 - к) -Иизм + 0,1- 10-2 - Ипред) | |
| ренний | 10 В | от 70-10-3 до 8,4 В | ±((0,04-10-2 + 0,005-10-2- к) - Иизм + 0,1- 10-2 - Ипред) | |
| 3,16 В | от 30-10-3 до 2,64 В | ±((0,04-10-2 + 0,005-10'2 - к) - Иизм + 0,4 - 10-2 - Ипред) | ||
| 1 В | от 14 до 840 мВ | ±((0,04-10-2 + 0,005-10-2- к) - Иизм + 0,8 - 10-2 - Ипред) | ||
| х10 | 316 мВ | от 10 до 264 мВ | ±((0,04 -10'2 + 0,01 -10-2 - к) - Иизм + 1,0-10-2 - Ипред) | |
| 100 мВ | от 3 до 70 мВ | ±((0,04 -10-2 + 0,01-10-2к) - Иизм + 1,8-10-2-Ипред) | ||
| 3 В | от 22-10-3 до 1 В | ±((0,04-10-2 + 0,005-10'2 - к) -Иизм + 0,1 -10-2-Ипред) | ||
| 1 В | от 10 до 840 мВ | ±((0,04-10-2 + 0,005-10'2 - к) - Иизм + 0,1- 10-2 - Ипред) | ||
| Внешний аналоговый | Нор маль ный | 316 мВ | от 2,2 до 264 мВ | ±((0,04-10-2 + 0,005-10-2- к) -Иизм + 0,1- 10-2 - Ипред) |
| 100 мВ | от 70040-3 до 84 мВ | ±((0,04-10-2 + 0,005-10-2- к) -Иизм + 0,1- 10-2 - Ипред | ||
| 31,6 мВ | от 220-10-3 до 26,4 мВ | ±((0,04-10-2 + 0,005-10-2- к) - Иизм + 0,1- 10-2 - Ипред) | ||
| 10 мВ | от 70-10-3 до 8,4 мВ | ±((0,04-10-2 + 0,005-10-2- к) -Иизм + 0,1- 10-2 - Ипред | ||
| 3,16 мВ | от 30-10-3 до 2,64 мВ | ±((0,04-10-2 + 0,005-10'2 - к) - Иизм + 0,4 - 10-2 - Ипред) | ||
| 1 мВ | от 14 до 840 мкВ | ±((0,04-10-2 + 0,005-10-2- к) - Иизм + 0,8 - 10-2 - Ипред) | ||
Продолжение таблицы 14_
Примечания:
1) ипред - предел показаний пикового значения напряжения переменного тока, В
2) иизм - измеренное значение напряжения переменного тока, В
3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц_
Таблица 15 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-350/1Н, ПРИЗМА-350/2Н, ПРИЗМА-350/3Н, ПРИЗМА-350/4Н, ПРИЗМА-350/5Н, ПРИЗМА-350/6Н при измерении силы переменного тока
| Тип входа | Режим изме рений | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 316 A | от 2,2 до 20 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,3■10-2■Iпред) |
| 100 A | от 70040-3 до 20 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,2^10-2^1пред) | ||
| 31,6 A | от 220-10-3 до 20 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,Ы0-Чред) | ||
| 10 A | от 70-10-3 до 7 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,1 ■ 10-2Тпред) | ||
| 3,16 A | от 22-10-3 до 2,2 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,Ы0-Чред) | ||
| 1 A | от 7 до 700 мА | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,Ы0-Чред) | ||
| 316 мA | от 2,2 до 220 мА | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,440-Чред) | ||
| 100 мA | от 70040-3 до 70 мА | ±((0,0440-2 + 0,005■10-2■k)■Iизм + 0,8 ■ 10-2Тпред) | ||
| х10 | 31,6 мA | от 220-10-3 до 22 мА | ±((0,04^10'2 + 0,01■10■2■k)■Iизм + 1,0 ■ 10-2^1пред) | |
| 10 мA | от 70-10-3 до 7 мА | ±((0,0440-2 + 0,01■10-2■k)■Iизм + 1,8^10-2^1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы переменного тока, А 2) 1изм - измеренное значение силы переменного тока, А 3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
Таблица 16 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-350/1, ПРИЗМА-350/2, ПРИЗМА-350/3, ПРИЗМА-350/4, ПРИЗМА-350/5, ПРИЗМА-350/6 при измерении силы переменного тока_
| Тип входа | Режим изме рений | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 1000 А | от 7 до 30 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,3■10-2■Iпред) |
| 316 А | от 2,2 до 30 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,2■10-2■Iпред) | ||
| 100 А | от 70040-3 до 30 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,Ы0-Чред) | ||
| 31,6 А | от 220-10-3 до 22 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,1■10-2■Iпред) | ||
| 10 А | от 70-10-3 до 7 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,1^10-2^1пред) | ||
| 3,16 А | от 22-10-3 до 2,2 А | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,1 ■ 10-2Тпред) | ||
| 1 А | от 7 до 700 мА | ±((0,0440-2 + 0,005■10'2■k)■Iизм + 0,440-Чред) | ||
| 316 мА | от 2,2 до 220 мА | ±((0,0440-2 + 0,005■10-2■k)■Iизм + 0,8■10-2■Iпред) | ||
| х10 | 100 мА | от 700-10-3 до 70 мА | ±((0,04^10'2 + 0,01■10■2■k)■Iизм + 1,0 ■ 10~2Тпред) | |
| 31,6 мА | от 220-10-3 до 22 мА | ±((0,04^10-2 + 0,01■10-2■k)■Iизм + 1,8" 10-2^ 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы переменного тока, А 2) 1изм - измеренное значение силы переменного тока, А 3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
Таблица 17 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-350/1, ПРИЗМА-350/2, ПРИЗМА-350/3, ПРИЗМА-350/4, ПРИЗМА-350/5, ПРИЗМА-350/6, ПРИЗМА-350/1Н, ПРИЗМА-350/2Н, ПРИЗМА-350/3Н, ПРИЗМА-350/4Н, ПРИЗМА-350/5Н, ПРИЗМА-350/6Н при измерении угла фазового сдвига_
| Режим измерений | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 |
| Нормальный | 180° | 0,05° + (0,01°-к) |
| х10 | 180° | 0,05° + (0,02°-к) |
| Примечание - к - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||
Таблица 18 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-350/1, ПРИЗМА-350/2, ПРИЗМА-350/3, ПРИЗМА-350/4, ПРИЗМА-350/5, ПРИЗМА-350/6, ПРИЗМА-350/1Н, ПРИЗМА-350/2Н, ПРИЗМА-350/3 Н, ПРИЗМА-350/4Н, ПРИЗМА-350/5Н, ПРИЗМА-350/6Н при измерении активной, реактивной и полной электрической мощности
| Измеряемый параметр | Режим измерений | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Активная электрическая мощность | Нормальный | .-.гр .гр. .в Ин И.в £ I од | ±((0,1- 10-2 + 0,1-10-2/cos9 + (0,01- 10-2- k)/cosф) - Ризм + 0,05-10-2 Рпред) |
| Реактивная электрическая мощность | от 1н.гр. - Ин.гр. -до 1в.гр. - Ив.гр. | ±((0,1- 10-2 + 0,1-10-2/^ф + (0,01-10-2 - к)/cos2p) - Оизм + 0,05-10-2 Опред) | |
| Полная электрическая мощность | от 1н.гр.- Ин.гр. -до 1в.гр. - Ив.гр. | ±((0,1- 10-2 + 0,1-10-2/^ф + (0,01- 10-2- к)/^ф) - Бизм + 0,05-10-2 Бпред) | |
| Активная электрическая мощность | х10 | .-.гр .гр. .в Ин И.в £ I ь & од | ±((0,1- 10-2 + 0,1-10-2/cosф + (0,02 - 10-2 - k)/cOSф) - Ризм + 0,05-10-2 Рпред) |
| Реактивная электрическая мощность | от 1н.гр. - Ин.гр. -до 1в.гр. - Ив.гр. | ±((0,1- 10-2 + 0,1-10-2/cosф + (0,02 -10-2 - к)/cos2p) - Оизм + 0,05-10-2 Опред) | |
| Полная электрическая мощность | .-.гр .гр. .в Ин И.в £ I ь & од | ±((0,1- 10-2 + 0,1-10-2/cosф + (0,02 - 10-2- к)/cos(p)- Бизм + 0,05-10-2 Бпред) | |
| Активная электрическая мощность | Диапазон частот от 40 до 400 Гц | от 1н.гр. - Ин.гр. -до 1в.гр. - Ив.гр. | ±((0,06-10-2 + 0,1-10-2/cosф + (0,01- 10-2 - k)/cosф) - Ризм + 0,03-10-2 Рпред) |
| Реактивная электрическая мощность | .гр. -.гр. .гр. в . в .в Ин И.в £ I ь & од | ±((0,06-10-2 + 0,1-10-2/^ф + (0,01-10-2 - к)/^ф) - Оизм + 0,03-10-2 Опред) | |
| Полная электрическая мощность | .-.гр .гр. .в Ин И. '§■ I ь & од | ±((0,06-10-2 + 0,1-10-2/cosф + (0,01- 10-2 - k)/cosф) - Бизм + 0,03-10-2 Бпред) | |
| Примечания: 1) Рпред - предел показаний пикового значения активной электрической мощности, Вт 2) Опред - предел показаний пикового значения реактивной электрической мощности, вар 3) 8пред - предел показаний пикового значения полной электрической мощности, В - А 4) Ризм - измеренное значение активной электрической мощности, Вт 5) Оизм - измеренное значение реактивной электрической мощности, вар 6) Бизм - измеренное значение полной электрической мощности, В- А 7) 1н.гр. - нижнее граничное значение диапазона измерений силы переменного тока, А 8) Ингр. - нижнее граничное значение диапазона измерений напряжения переменного тока, В 9) 1вгр. - предел показаний пикового значения силы переменного тока, А 10) Ивгр. - предел показаний пикового значения напряжения переменного тока, В 11) к - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | |||
| Тип входа | Режим измере ний | Предел показаний значений напряжения постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 2500 В | от 22 до 1000 В | ±(0,08-10'2 - Цизм + 0,2 -10-2 - ипред) |
| 1000 В | от 10 до 840 В | ±(0,08-10-2 - иизм + 0,2 -10-2 - ипред) | ||
| 316 В | от 2,2 до 264 В | ±(0,0810-2 - иизм + 0,2 -10-2 - ипред) | ||
| 100 В | от 70040-3 до 84 В | ±(0,0810-2 - иизм + 0,2 -10-2 - ипред) | ||
| 31,6 В | от 220-10-3 до 26,4 В | ±(0,08-10-2 - иизм + 0,2 -10-2 - ипред) | ||
| 10 В | от 70-10-3 до 8,4 В | ±(0,0810-2 - иизм + 0,2 -10-2 - ипред) | ||
| 3,16 В | от 30-10-3 до 2,64 В | ±(0,0810-2 - иизм + 0,8 -10-2 - ипред) | ||
| 1 В | от 14 до 840 мВ | ±(0,08-10-2 - Цизм + 1,6 - 10-2 - ипред) | ||
| х10 | 316 мВ | от 10 до 264 мВ | ±(0,0810-2 - иизм + 2,0 -10-2 - ипред) | |
| 100 мВ | от 3 до 70 мВ | ±(0,0810-2 - иизм + 3,6 -10-2 - ипред) | ||
| Внешний аналого вый | Нор мальный | 3 В | от 22-10-3 до 1 В | ±(0,08-10-2 - иизм + 0,2 -10-2 - ипред) |
| 1 В | от 10 до 840 мВ | ±(0,0810-2 - иизм + 0,2 - 10-2 - ипред) | ||
| 316 мВ | от 2,2 до 264 мВ | ±(0,0810-2 - иизм + 0,2 - 10-2 - ипред) | ||
| 100 мВ | от 700-10-3 до 84 мВ | ±(0,08-10-2 - иизм + 0,2 -10-2 - ипред) | ||
| 31,6 мВ | от 220-10-3 до 26,4 мВ | ±(0,0810-2 - иизм + 0,2 -10-2 - ипред) | ||
| 10 мВ | от 70-10-3 до 8,4 мВ | ±(0,0810-2 - иизм + 0,2 -10-2 - ипред) | ||
| 3,16 мВ | от 30-10-3 до 2,64 мВ | ±(0,08-10-2 - иизм + 0,8 -10-2 - ипред) | ||
| 1 мВ | от 14 до 840 мкВ | ±(0,0810-2 - иизм + 1,6 - 10-2 - ипред) | ||
| Примечания: 1) ипред - предел показаний пикового значения напряжения постоянного тока, В 2) иизм - измеренное значение напряжения постоянного тока, В | ||||
Таблица 20 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-350/1Н, ПРИЗМА-350/2Н, ПРИЗМА-350/3Н, ПРИЗМА-350/4Н, ПРИЗМА-350/5Н,
| Тип входа | Режим измере ний | Предел показаний пикового значения силы постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внутрен ний | Нор мальный | 316 A | от 2,2 до 20 А | ±(0,08-10-2 - 1изм + 0,6-10-2 - 1пред) |
| 100 A | от 700-10-3 до 20 А | ±(0,08-10-2 - 1изм + 0,4-10-2 - 1пред) | ||
| 31,6 A | от 220-10-3 до 20 А | ±(0,0810-2 - 1изм + 0,2-10-2 - 1пред) | ||
| 10 A | от 70-10-3 до 7 А | ±(0,08-10-2 - 1изм + 0,2-10-2 - 1пред) | ||
| 3,16 A | от 22-10-3 до 2,2 А | ±(0,08-10-2 - 1изм + 0,2-10-2 - 1пред) | ||
| 1 A | от 7 до 700 мА | ±(0,0810-2 - 1изм + 0,2-10-2 - 1пред) | ||
| 316 мA | от 2,2 до 220 мА | ±(0,08-10-2 - 1изм + 0,8-10-2 - 1пред) | ||
| 100 мA | от 700-10-3 до 70 мА | ±(0,08-10-2 - 1изм + 1,6-10-2 - 1пред) | ||
| х10 | 31,6 мA | от 220-10-3 до 22 мА | ±(0,0810-2 - 1изм + 2,0-10-2 - 1пред) | |
| 10 мA | от 70-10-3 до 7 мА | ±(0,0810-2 - 1изм + 3,6-10-2 - 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы постоянного тока, А 2) 1изм - измеренное значение силы постоянного тока, А | ||||
| Тип входа | Режим измере ний | Предел показаний силы постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внутрен ний | Нормаль ный | 1000 А | от 7 до 30 А | ±(0,08■10'2■Iизм + 0>10-Чред) |
| 316 А | от 2,2 до 30 А | ±(0,08■10'2■Iизм + 0,4^ 10~2Тпред) | ||
| 100 А | от 70040-3 до 30 А | ±(0,08■10'2■Iизм + 0,2^ 10~2Тпред) | ||
| 31,6 А | от 220-10-3 до 22 А | ±(0,08■10'2■Iизм + 0,2^ 10~2Тпред) | ||
| 10 А | от 70-10-3 до 7 А | ±(0,08■10'2■Iизм + 0,2^ 10-2^1пред) | ||
| 3,16 А | от 22-10-3 до 2,2 А | ±(0,08■10'2■Iизм + 0,2^ 10-2^1пред) | ||
| 1 А | от 7 до 700 мА | ±(0,08■10'2■Iизм + 0,8^ 10-2^1пред) | ||
| 316 мА | от 2,2 до 220 мА | ±(0,08■10'2■Iизм + 1>10-Чред) | ||
| х10 | 100 мА | от 700-10-3 до 70 мА | ±(0,08■10'2■Iизм + 2,0^ 10-2^1пред) | |
| 31,6 мА | от 220-10-3 до 22 мА | ±(0,08■10-2■Iизм + 3,6^ 10-2^1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы постоянного тока, А 2) 1изм - измеренное значение силы постоянного тока, А | ||||
Таблица 22 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-450/1, ПРИЗМА-450/2, ПРИЗМА-450/3, ПРИЗМА-450/1 В, ПРИЗМА-450/2В, ПРИЗМА-450/3В, ПРИЗМА-450/1 Н, ПРИЗМА-450/2Н, ПРИЗМА-450/3Н при измерении напря-
жения переменного тока
| Тип | Режим изме рений | Предел показаний пикового значения | Диапазон измерений напряжения переменного тока | Пределы допускаемой основной абсолютной |
| входа | погрешности измерений | |||
| 1 | 2 | 3 | 4 | 5 |
| 3160 В | от 22 до 1000 В | ±((0,03 ■Ю-2 + 0,004■10'2■k)■Uизм + 0,04■10-2■Uпред) | ||
| 1000 В | от 10 до 840 В | ±((0,03 ■Ю-2 + 0,004■10-2■k)■Uизм + 0,04■10-2■Uпред) | ||
| Нор маль ный | 316 В | от 2,2 до 264 В | ±((0,03 ■ 10-2 + 0,004■10-2■k)■Uизм + 0,04^ 10-2^ипред) | |
| Внут | 100 В | от 700-10-3 до 84 В | ±((0,03 ■Ю-2 + 0,004■10'2■k)■Uизм + 0,04■10-2■Uпред) | |
| ренний | 31,6 В | от 220-10-3 до 26,4 В | ±((0,03 ■Ю-2 + 0,004■10'2■k)■Uизм + 0,04■10-2■Uпред) | |
| 10 В | от 70 -10-3 до 8,4 В | ±((0,03 ■Ю-2 + 0,004■10-2•k)■Uизм + 0,04■10-2■Uпред) | ||
| 3,16 В | от 30-10-3 до 2,64 В | ±((0,03 ■Ю-2 + 0,004■10'2■k)■Uизм + 0,1 ■ 10-2^ипред) | ||
| 1 В | от 14 до 840 мВ | ±((0,03 ■Ю-2 + 0,004■10-2■k)■Uизм + 0,8 ■ 10-2-ипред) | ||
| 3 В | от 22-10-3 до 1 В | ±((0,03 ■Ю-2 + 0,004■10'2■k)■Uизм + 0,04■10-2■Uпред) | ||
| 1 В | от 10 до 840 мВ | ±((0,03 ■Ю-2 + 0,004■10'2■k)■Uизм + 0,04■10-2■Uпред) | ||
| Внешний аналоговый | Нор маль ный | 316 мВ | от 2,2 до 264 мВ | ±((0,03 ■Ю-2 + 0,004■10-2■k)■Uизм + 0,04■10-2■Uпред) |
| 100 мВ | от 700-10-3 до 84 мВ | ±((0,03 ■Ю-2 + 0,004■10-2■k)■Uизм + 0,04■10-2■Uпред | ||
| 31,6 мВ | от 220-10-3 до 26,4 мВ | ±((0,03 ■Ю-2 + 0,004■10-2■k)■Uизм + 0,04■10-2■Uпред) | ||
| 10 мВ | от 70-10-3 до 8,4 мВ | ±((0,03 ■Ю-2 + 0,004■10-^■k)■Uизм + 0,04■10-2■Uпред | ||
| 3,16 мВ | от 30-10-3 до 2,64 мВ | ±((0,03 ■Ю-2 + 0,004■10'2■k)■Uизм + 0,1 ■ 10-2^ипред) | ||
| 1 мВ | от 14 до 840 мкВ | ±((0,03 ■Ю-2 + 0,004■10-2■k)■Uизм + 0,8 ■ 10-2ипред) |
Продолжение таблицы 22_
Примечания:
1) ипред - предел показаний пикового значения напряжения переменного тока, В
2) иизм - измеренное значение напряжения переменного тока, В
3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц_
Таблица 23 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-450/1Н, ПРИЗМА-450/2Н, ПРИЗМА-450/3Н при измерении силы переменного тока
| Тип входа | Режим измере ний | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 31,6 A | от 220-10-3 до 10 A | ±((0,03- 10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10-2 - W) |
| 10 A | от 70-10-3 до 7 A | ±((0,03- 10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10-2 - W) | ||
| 3,6 мА | от 22-10-3 до 2,2 A | ±((0,03- 10-2 + 0,004- 10'2 - k) - 1изм + 0,04 -10-2 - W) | ||
| 1 A | от 7 до 700 мА | ±((0,03- 10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10-2 - W) | ||
| 316 мА | от 2,2 до 220 мА | ±((0,03- 10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10-2 - 1пред) | ||
| 100 мА | от 700-10-3 до 70 мА | ±((0,03- 10-2 + 0,004 10-2k) - 1изм + 0,04 -10-2 - W) | ||
| 31,6 мА | от 220-10-3 до 22 мА | ±((0,03- 10-2 + 0,004-10-2- k)- 1изм + 0,1-10-2 - 1пред) | ||
| 10 мА | от 70-10-3 до 7 мА | ±((0,03- 10-2 + 0,004-10-2- k) - 1изм + 0,8-10-2 - W) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы переменного тока, А 2) 1изм - измеренное значение силы переменного тока, А 3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
Таблица 24 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-450 модификации ПРИЗМА-450/1, ПРИЗМА-450/2, ПрИЗМА-450/3 при измерении
силы переменного тока
| Тип входа | Режим измере ний | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 316 A | от 2,2 до 30 A | ±((0,03 10-2 + 0,004-10'2 - k) - 1изм + 0,08 -10-2 - 1Шед) |
| 100 A | от 700-10-3 до 30 A | ±((0,03 10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10-2 - W | ||
| 31,6 A | от 220-10-3 до 22 A | ±((0,03 -10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10-2 - 1Шед) | ||
| 10 A | от 70-10-3 до 7 A | ±((0,03 -10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10-2 - 1пред) | ||
| 3,16 A | от 22-10-3 до 2,2 A | ±((0,03 10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10-2 - W | ||
| 1 A | от 7 до 700 мА | ±((0,03 10-2 + 0,004 10-2k) - 1изм + 0,04 -10-2- 1пред) | ||
| 316 мА | от 2,2 до 220 мА | ±((0,03 10-2 + 0,004-10-2- k) - 1изм + 0,1-10-2 - 1пред) | ||
| 100 мА | от 700-10-3 до 70 мА | ±((0,03 -10-2 + 0,004-10-2- k) - 1изм + 0,8 -10-2 - W | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы переменного тока, А 2) 1изм - измеренное значение силы переменного тока, А 3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
| Тип входа | Режим измере ний | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 1000 A | от 7 до 50 A | ±((0,03- 10-2 + 0,004-10'2 - к) - 1изм + 0,12 -10-2 - 1Шед) |
| 316 A | от 2,2 до 50 A | ±((0,03- 10-2 + 0,004-10'2 - к) - 1изм + 0,08 -10-2 - W) | ||
| 100 A | от 70040-3 до 50 A | ±((0,03- 10-2 + 0,004-10'2 - к) - 1изм + 0,04 -10-2 - 1пред) | ||
| 31,6A | от 220-10-3 до 22 A | ±((0,03- 10-2 + 0,004-10'2 - к) - 1изм + 0,04 -10-2 - 1пред) | ||
| 10 A | от 70-10-3 до 7 A | ±((0,03- 10-2 + 0,004-10'2 - к) - 1изм + 0,04 -10-2 - 1пред) | ||
| 3,16 A | от 22-10-3 до 2,2 A | ±((0,03- 10-2 + 0,004-10-2к) - 1изм + 0,04 -10-2 - 1пред) | ||
| 1 A | от 7 до 700 мA | ±((0,03-10-2 + 0,004-10'2 - к) - 1изм + 0,1-10-2 - 1пред) | ||
| 316 мA | от 2,2 до 220 мA | ±((0,03-10-2 + 0,004-10-2- к) - 1изм + 0,8 -10-2 - W) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы переменного тока, А 2) 1изм - измеренное значение силы переменного тока, А 3) к - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
Таблица 26 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-450/1, ПРИЗМА-450/2, ПРИЗМА-450/3, ПРИЗМА-450/1Н, ПРИЗМА-450/2Н,
| ПРИЗМА-450/3Н при изме] | рении угла фазового сдвига | |
| Режим | Предел | Пределы допускаемой основной абсо |
| измерений | измерений | лютной погрешности измерений |
| 1 | 2 | 3 |
| Нормальный | 180° | 0,05° + (0,01° - к) |
| Примечание - к - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||
Таблица 27 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-450/1В, ПРИЗМА-450/2В, ПРИЗМА-450/3В при измерении угла фазового сдвига
| Режим | Предел | Пределы допускаемой основной абсо |
| измерений | измерений | лютной погрешности измерений |
| 1 | 2 | 3 |
| Нормальный | 180° | 0,05° + (0,02°-к) |
| Примечание - к - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||
Таблица 28 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-450/1, ПРИЗМА-450/2, ПРИЗМА-450/3, ПРИЗМА-450/1Н, ПРИЗМА-450/2Н, ПРИЗМА-450/3Н, ПРИЗМА-450/1 В, ПРИЗМА-450/2В, ПРИЗМА-450/3В при измерении активной, реактивной и полной электрической мощностиости_
| Измеряемый параметр | Режим измерений | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Активная электрическая мощность | Нормальный | .гр.- в.гр. .в Ин И. S' I од | ±((0,04-10-2 + 0,05-10-2/^ф + (0,01- 10-2- k)/cOSф) - Ризм + 0,04 -10-2 Рпред) |
| Реактивная электрическая мощность | от 1н.гр. - Ин.гр. -до 1в.гр. - Ив.гр. | ±((0,04-10-2 + 0,05-10-2/cosф + (0,01-10-2 - к)/^ф) - Оизм + 0,04-10-2 Опред) | |
| Полная электрическая мощность | от 1н.гр. - Ин.гр. -до 1в.гр. - Ив.гр. | ±((0,04-10-2 + 0,05-10-2/cosф + (0,01- 10-2- k)/cOSф) - Бизм + 0,04 -10-2 Бпред) | |
| Активная электрическая мощность | Диапазон частот от 40 до 400 Гц | .гр.- в.гр. .в Ин И. '§■ I ь & од | ±((0,03-10-2 + 0,04-10-2/^ф + (0,01-10-2 - к)/^ф + 0,03- 10-2 Рпред) |
| Реактивная электрическая мощность | от 1н.гр. - Ин.гр. -до 1в.гр. - Ив.гр. | ±((0,03-10-2 - Оизм + 0,04 - 10-2/^ф + (0,01-10-2 - к)/^ф) - Ризм + 0,03-10-2 Опред) | |
| Полная электрическая мощность | .гр.- в.гр. .в Ин И. '§■ I ь & од | ±((0,03-10-2 + 0,04-10-2/^ф + (0,01- 10-2 - к)/^ф) - Бизм + 0,03-10-2 Бпред) | |
| Примечания: | шое значение диапазона измерений силы переменного тока, А чное значение диапазона измерений напряжения переменного тока, В ний пикового значения силы переменного тока, А ний пикового значения напряжения переменного тока, В ний пикового значения активной электрической мощности. Вт ший пикового значения реактивной электрической мощности, вар ний пикового значения полной электрической мощности, В- А ачение активной электрической мощности, Вт ачение реактивной электрической мощности, вар 1ачение полной электрической мощности, В - А ээффициент, равный значению частоты измеряемой величины в кГц | ||
| 1) 1нгр. - - нижнее грани1 2) Ин.гр. - нижнее грани 3) 1вгр. - - предел показа 4) Ивгр. - предел показа 5) Рпред - предел показа 6) Опред - предел показа 7) Бпред - предел показа 8) Ризм - измеренное зн 9) Оизм - измеренное зн 10) Бизм - измеренное зн 11) к - безразмерный к | |||
Таблица 29 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-450/1, ПРИЗМА-450/2, ПРИЗМА-450/3, ПРИЗМА-450/1 В, ПРИЗМА-450/2В, ПРИЗМА-450/3В, ПРИЗМА-450/1 Н, ПРИЗМА-450/2Н, ПРИЗМА-450/3Н при измерении напря-
жения постоянного тока
| Тип входа | Режим измерений | Предел показаний значений напряжения постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внутренний | Нормальный | 3160 В | от 22 до 1000 В | ±(0,06 - 10'2 - Иизм + 0,08 -10'2 - Ипред) |
| 1000 В | от 10 до 840 В | ±(0,06 - 10'2 - Иизм + 0,08 -10'2 - Ипред) | ||
| 316 В | от 2,2 до 264 В | ±(0,06 - 10'2 - Иизм + 0,08 -10'2 - Ипред) | ||
| 100 В | от 70040-3 до 84 В | ±(0,06 - 10'2 - Иизм + 0,08 -10'2 - Ипред) | ||
| 31,6 В | от 220-10-3 до 26,4 В | ±(0,06 -10'2-Иизм + 0,08 -10'2 - Ипред) | ||
| 10 В | от 70-10-3 до 8,4 В | ±(0,06 - 10-2-Иизм + 0,08 -10-2 - Ипред) | ||
| 3,16 В | от 30-10-3 до 2,64 В | ±(0,06-10-2 - Иизм + 0,2 -10-2 - Ипред) | ||
| 1 В | от 14 до 840 мВ | ±(0,06-10-2 - Иизм + 1,6 -10-2 - Ипред) |
| 1 | 2 | 3 | 4 | 5 |
| Внешний аналоговый | Нормальный | 3 В | от 22 до 1 В | ±(0,06 - 10'2 - Цизм + 0,08 -10'2 - ипред) |
| 1 В | от 10 до 840 мВ | ±(0,06 - 10'2 - иизм + 0,08 -10'2 - ипред) | ||
| 316 мВ | от 2,2 до 264 мВ | ±(0,06 - 10'2 - иизм + 0,08 -10'2 - ипред) | ||
| 100 мВ | от 70040-3 до 84 мВ | ±(0,06 -10'2-Цизм + 0,08 -10'2 - ипред) | ||
| 31,6 мВ | от 220-10-3 до 26,4 мВ | ±(0,06 - 10'2 - Цизм + 0,08 -10'2 - ипред) | ||
| 10 мВ | от 70-10-3 до 8,4 мВ | ±(0,06 -10-2-иизм + 0,08 -10-2 - ипред) | ||
| 3,16 мВ | от 30-10-3 до 2,64 мВ | ±(0,0610-2 - иизм + 0,2 -10-2 - ипред) | ||
| 1 мВ | от 14 до 840 мкВ | ±(0,0610-2 - Цизм + 1,6 -10-2 - ипред) | ||
| Примечания: 1) ипред - предел показаний пикового значения напряжения постоянного тока, В 2) иизм - измеренное значение напряжения постоянного тока, В | ||||
Таблица 30 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-450/1Н, ПРИЗМА-450/2Н, ПРИЗМА-450/3Н при измерении силы постоянного тока
| Тип входа | Режим измере ний | Предел показаний силы постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внутрен ний | Нор мальный | 31,6 A | от 220-10-3 до 10 A | ±(0,0610-2 - 1изм + 0,08-10-2 - 1пред) |
| 10 A | от 70-10-3 до 7 A | ±(0,0610-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 3,6 А | от 22-10-3 до 2,2 A | ±(0,0610-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 1 A | от 7 до 700 мА | ±(0,0610-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 316 мА | от 2,2 до 220 мА | ±(0,0610-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 100 мА | от 700-10-3 до 70 мА | ±(0,06-10-2-1изм + 0,08-10-2 - 1пред) | ||
| 31,6 мА | от 220-10-3 до 22 мА | ±(0,06 -10'2 - 1изм + 0,2 -10-2 - 1пред) | ||
| 10 мА | от 70-10-3 до 7 мА | ±(0,06 -10-2 - 1изм + 1,6-10-2 - 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы постоянного тока, А 2) 1изм - измеренное значение силы постоянного тока, А | ||||
Таблица 31 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-450/1, ПРИЗМА-450/2, ПРИЗМА-450/3 при измерении силы постоянного тока
| Тип входа | Режим измере ний | Предел показаний силы постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внутрен ний | Нор мальный | 316 A | от 2,2 до 30 A | ±(0,06 -10-2 - 1изм + 0,16 - 10-2 - 1пред) |
| 100 A | от 700-10-3 до 30 A | ±(0,06 -10-2 - 1изм + 0,08 -10-2 - 1пред) | ||
| 31,6 A | от 220-10-3 до 22 A | ±(0,06 -10-2 - 1изм + 0,08 -10-2 - 1пред) | ||
| 10 A | от 70-10-3 до 7 A | ±(0,06 -10-2 - 1изм + 0,08 -10-2 - 1пред) | ||
| 3,16 A | от 22-10-3 до 2,2 A | ±(0,06 -10-2 - 1изм + 0,08 -10-2 - 1пред) | ||
| 1 A | от 7 до 700 мА | ±(0,06 -10-2-1изм + 0,08 -10-2 - 1пред) | ||
| 316 мА | от 2,2 до 220 мА | ±(0,06 -10'2 - 1изм + 0,2 -10-2 - 1пред) | ||
| 100 мА | от 700-10-3 до 70 мА | ±(0,06 -10-2 - 1изм + 1,6-10-2 - 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы постоянного тока, А 2) 1изм - измеренное значение силы постоянного тока, А | ||||
| Тип входа | Режим измерений | Предел показаний силы постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внутрен ний | Нормаль ный | 1000 A | от 7 до 50 A | ±(0,06■10-2■Iизм + 0,24■10-2■Iпред) |
| 316 A | от 2,2 до 50 A | ±(0,06■10-2■Iизм + 0,16^ 10~2Тпред) | ||
| 100 A | от 70040-3 до 50 A | ±(0,06■10-2■Iизм + 0,08■10-2■Iпред) | ||
| 31,6A | от 220-10-3 до 22 A | ±(0,06■10-2■Iизм + 0,08^ 10-2^1пред) | ||
| 10 A | от 70-10-3 до 7 A | ±(0,06■10-2■Iизм + 0,08■10-2■Iпред) | ||
| 3,16 A | от 22-10-3 до 2,2 A | ±(0,06^10-2-1изм + 0,08■10-2■Iпред) | ||
| 1 A | от 7 до 700 мA | ±(0,06■10-2■Iизм + 0,2^ 10-2^1пред) | ||
| 316 мA | от 2,2 до 220 мA | ±(0,06■10-2■Iизм + ^^Чред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы постоянного тока, А 2) 1изм - измеренное значение силы постоянного тока, А | ||||
Таблица 33 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-550/1, ПРИЗМА-550/2, ПРИЗМА-550/3, ПРИЗМА-550/1В, ПРИЗМА-550/2В; ПРИЗМА-550/3В, ПРИЗМА-550/1 Н, ПРИЗМА-550/2Н, ПРИЗМА-550/3Н, ПРИЗМА-550/1 В-ФГ, ПРИЗМА-550/3В-ФГ при измерении напряжения переменного тока_
| Тип входа | Режим измере ний | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 3160 В | от 22 до 1000 В | ±((0,01 ■ 10-2 + 0,004^ Ю^уиизм + 0,04^ 10-2^ипред) |
| 1000 В | от 10 до 840 В | ±((0,01 ■ 10-2 + 0,004^ Ю^^иизм + 0,04^ 10-2^ипред) | ||
| 316 В | от 2,2 до 264 В | ±((0,01 ■ 10-2 + 0,004^ Ю^У^м + 0,04^ 10-2^ипред) | ||
| 100 В | от 70040-3 до 84 В | ±((0,01 ■ 10-2 + 0,004^ 10-^)^ + 0,04 Ю^ипред) | ||
| 31,6 В | от 220-10-3 до 26,4 В | ±((0,01 ■ 10-2 + 0,004^ 10-2■k)■Uизм + 0,04^ 10-2^ипред) | ||
| 10 В | от 70-10-3 до 8,4 В | ±((0,01 ■ 10-2 + 0,004^ 10-2•k)■Uизм + 0,04■10-2■Uпред) | ||
| 3,16 В | от 30-10-3 до 2,64 В | ±((0,01 ■Ю-2 + 0,004^ 10-^)^ + 0,110-2^ипред) | ||
| 1 В | от 14 до 840 мВ | ±((0,01 ■ 10-2 + 0,004■10'2■k)■Uизм + 0> Ю^ипред) | ||
| 316 мВ | от 10 до 200 мВ | ±((0,01 ■Ю-2 + 0,004■10-2■k)■Uизм + 1>10-2-ишед) | ||
| Внеш ний анало говый | Нор маль ный | 3 В | от 22-10-3 до 1 В | ±((0,01 ■ 10-2 + 0,004^ 10-2■k)■Uизм + 0,04^ 10-2^ипред) |
| 1 В | от 10 до 840 мВ | ±((0,01 ■Ю-2 + 0,004■10-2■k)■Uизм + 0,04■10-2■Uпред) | ||
| 316 мВ | от 2,2 до 264 мВ | ±((0,01 ■Ю-2 + 0,004^ 10-^)^ + 0,04■10-2■Uпред) | ||
| 100 мВ | от 70040-3 до 84 мВ | ±((0,01 ■ 10-2 + 0,004^ 10■2■k)■Uизм + 0,04^ 10-2^ипред) | ||
| 31,6 мВ | от 220-10-3 до 26,4 мВ | ±((0,01 ■ 10-2 + 0,004^ 10-2■k)■Uизм + 0,04^ 10-2^ипред) | ||
| 10 мВ | от 70-10-3 до 8,4 мВ | ±((0,01 ■Ю-2 + 0,004■10-2•k)■Uизм + 0,04■10-2■Uпред) | ||
| 3,16 мВ | от 30-10-3 до 2,64 мВ | ±((0,01 ■Ю-2 + 0,004■10'2■k)■Uизм + 0,1 ■ 10-2^ипред) | ||
| 1 мВ | от 14 до 840 мкВ | ±((0,01 10-2 + 0,004■10'2■k)■Uизм + 0,8 ■ 10-2^ипред) | ||
| 316 мкВ | от 10 до 200 мкВ | ±((0,01 ■Ю-2 + 0,004■10-2■k)■Uизм + 1,5 ■ 10-2^ипред) | ||
| Примечания: 1) ипред - предел показаний пикового значения напряжения переменного тока, В 2) иизм - измеренное значение напряжения переменного тока, В 3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
переменного тока
| Тип входа | Режим изме рений | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 3160 В | от 22 до 1000 В | ±((0,01- 10-2 + 0,004-10'2 - к) - Иизм + 0,04 -10-2 - Ипред) |
| 1000 В | от 10 до 840 В | ±((0,01- 10-2 + 0,004-10-2- к) - Иизм + 0,04 -10-2 - Ипред) | ||
| 316 В | от 2,2 до 264 В | ±((0,01- 10-2 + 0,004-10-2- к) - Иизм + 0,04 -10-2 - Ипред) | ||
| 100 В | от 70040-3 до 84 В | ±((0,01- 10-2 + 0,004-10'2 - к) - Иизм + 0,04 -10-2 - Ипред) | ||
| 31,6 В | от 220-10-3 до 26,4 В | ±((0,01- 10-2 + 0,004-10-2- к) - Иизм + 0,04 -10-2 - Ипред) | ||
| 10 В | от 70-10-3 до 8,4 В | ±((0,01- 10-2 + 0,004-10-2к) - Иизм + 0,04 -10-2 - Ипред) | ||
| 3,16 В | от 30-10-3 до 2,64 В | ±((0,01-10-2 + 0,004-10'2 - к)-Иизм + 0,1-10-2 - Ипред) | ||
| 1 В | от 14 до 840 мВ | ±((0,01-10-2 + 0,004-10-2- к)-Иизм + 0,8 -10-2- Ипред) | ||
| 316 мВ | от 10 до 200 мВ | ±((0,01-10-2 + 0,004-10-2- к)-Иизм + 1,5 -10-2- Ипред) | ||
| Внут ренний | от 16 до 450 Гц | 316 В | от 14 до 250 В | ±(0,02 -10-2 - Иизм + 0,02 -10-2 - Ипред) |
| 100 В | от 14 до 84 В | ±(0,02 -10-2 - Иизм + 0,02 -10-2 - Ипред) | ||
| Внеш ний анало говый | Нор маль ный | 3 В | от 22-10-3 до 1 В | ±((0,01- 10-2 + 0,004-10'2 - к) - Иизм + 0,04 -10-2 - Ипред) |
| 1 В | от 10 до 840 мВ | ±((0,01- 10-2 + 0,004-10-2- к) - Иизм + 0,04 -10-2 - Ипред) | ||
| 316 мВ | от 2,2 до 264 мВ | ±((0,01- 10-2 + 0,004-10'2 - к) - Иизм + 0,04 -10-2 - Ипред) | ||
| 100 мВ | от 70040-3 до 84 мВ | ±((0,01- 10-2 + 0,004-10'2 - к) - Иизм + 0,04 -10-2 - Ипред) | ||
| 31,6 мВ | от 220-10-3 до 26,4 мВ | ±((0,01- 10-2 + 0,004-10-2- к) - Иизм + 0,04 -10-2 - Ипред) | ||
| 10 мВ | от 70-10-3 до 8,4 мВ | ±((0,01- 10-2 + 0,004-10-2к) - Иизм + 0,04 -10-2 - Ипред) | ||
| 3,16 мВ | от 30-10-3 до 2,64 мВ | ±((0,01-10-2 + 0,004-10'2 - к)-Иизм + 0,1-10-2 - Ипред) | ||
| 1 мВ | от 14 до 840 мкВ | ±((0,01-10-2 + 0,004-10-2- к) - Иизм + 0,8 -10-2 - Ипред) | ||
| 316 мкВ | от 10 до 200 мкВ | ±((0,01-10-2 + 0,004- 10-2- к)- Иизм + 1,5-10-2 - Ипред) | ||
| Примечания: 1) Ипред - предел показаний пикового значения напряжения переменного тока, В 2) Иизм - измеренное значение напряжения переменного тока, В 3) к - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
| Тип входа | Режим измере ний | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 31,6 A | от 220-10-3 до 10 A | ±((0,01 10-2 + 0,004-10-2- k) - 1изм + 0,04 -10-2 - W) |
| 10 A | от 70^ 10-3 до 7 A | ±((0,01-10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10-2 - W) | ||
| 3,6 мА | от 22-10-3 до 2,2 A | ±((0,01 10-2 + 0,004-10-2- k) - 1изм + 0,04 -10-2 - W) | ||
| 1 A | от 7 до 700 мА | ±((0,01 10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10-2 - 1пред) | ||
| 316 мА | от 2,2-10-3 до 220 мА | ±((0,01-10'2 + 0,004-10-2- k) - 1изм + 0,04 -10-2 - W) | ||
| 100 мА | от 70040-3 до 70 мА | ±((0,01 10-2 + 0,004 10-2k) - 1изм + 0,04 -10-2 - 1пред) | ||
| 31,6 мА | от 220-10-3 до 22 мА | ±((0,01- 10-2 + 0,004-10'2 - k)- 1изм + 0,1-10-2 - 1пред) | ||
| 10 мА | от 70-10-3 до 7 мА | ±((0,01-10-2 + 0,004-10'2 - k)- 1изм + 0,8 -10-2 - 1пред) | ||
| 3,16 мА | от 45^10-3 до 1,5 мА | ±((0,01- 10-2 + 0,004-10-2- k) - 1изм + 1,5-10-2 - 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы переменного тока, А 2) 1изм - измеренное значение силы переменного тока, А 3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
Таблица 36 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-550/1, ПРИЗМА-550/2, ПРИЗМА-550/3 при измерении силы переменного тока
| Тип входа | Режим измере ний | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 316 A | от 2,2 до 30 A | ±((0,01 10-2 + 0,004- 10-2- k)- 1изм + 0,08-10"2 W) |
| 100 A | от 700-10-3 до 30 A | ±((0,01 10-2 + 0,004- 10-2- k)- 1изм + 0,04 -10'2 - W) | ||
| 31,6 A | от 220-10-3 до 22 A | ±((0,01-10-2 + 0,004- 10'2 - k)- 1изм + 0,04 -10'2 - 1пред) | ||
| 10 A | от 70-10-3 до 7 A | ±((0,01 10-2 + 0,004- 10-2- k)- 1изм + 0,04 -10'2 - 1пред) | ||
| 3,16 A | от 22-10-3 до 2,2 A | ±((0,01 10-2 + 0,004-10'2 - k) - 1изм + 0,04 -10'2 - W) | ||
| 1 A | от 7 до 700 мА | ±((0,01-10-2 + 0,004 10-2k) - 1изм + 0,04 -10-2 - 1пред) | ||
| 316 мА | от 2,2 до 220 мА | ±((0,01- 10-2 + 0,004- 10'2 - k) - 1изм + 0,1-10"2 - 1пред) | ||
| 100 мА | от 700-10-3 до 70 мА | ±((0,01- 10-2 + 0,004- 10-2- k) - 1изм + 0,8 -10-2 - 1пред) | ||
| 31,6 мА | от 220-10-3 до 15 мA | ±((0,01- 10-2 + 0,004- 10-2- k) - 1изм + 1,5-10-2 - 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы переменного тока, А 2) 1изм - измеренное значение силы переменного тока, А 3) k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
| Тип входа | Режим измере ний | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 316 A | от 2,2 до 30 A | ±((0,01-10-2 + 0,004- 10'2 - к)- Хизм + 0,08-10'2- W) |
| 100 A | от 70040-3 до 30 A | ±((0,01-10-2 + 0,004- 10-2- к)- Тизм + 0,04 -10'2 - W) | ||
| 31,6 A | от 220-10-3 до 22 A | ±((0,01-10-2 + 0,004- 10-2- к)- U, + 0,04 -10'2 - W | ||
| 10 A | от 70-10-3 до 7 A | ±((0,01-10-2 + 0,004- 10'2 - к)- !изм + 0,04 -10'2 - W | ||
| 3,16 A | от 22-10-3 до 2,2 A | ±((0,01-10-2 + 0,004-10'2 - к) - U, + 0,04 -10'2 - W | ||
| 1 A | от 7 до 700 мА | ±((0,01-10-2 + 0,004-10-2к) - U, + 0,04 -10-2 - W | ||
| 316 мА | от 2,2 до 220 мА | ±((0,01- 10-2 + 0,004- 10'2 - к) - !изм + 0,1-10-2 - !пред) | ||
| 100 мА | от 70040-3 до 70 мА | ±((0,01- 10-2 + 0,004- 10'2 - к) - U, + 0,8 -10-2 - W | ||
| 31,6 мА | от 220-10-3 до 15 мA | ±((0,01- 10-2 + 0,004- 10-2- к) - U, + 1,5-10-2 - W | ||
| от 16 до 450 Гц | 10 A | от 14040-3 до 7 A | ±(0,02 -10-2 - !изм + 0,02 - 10-2 - W | |
| 3,16 A | от 14040-3 до 2,2 A | ±(0,02 -10-2 - !изм + 0,02 - 10-2 - W | ||
| 1 A | от 140 до 700 мА | ±(0,02 -10-2 - !изм + 0,02 - 10-2 - !пред) | ||
| Примечания: 1) !пред - предел показаний пикового значения силы переменного тока, А 2) !изм - измеренное значение силы переменного тока, А 3) к - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
Таблица 38 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-550/1В, ПРИЗМА-550/2В, ПРИЗМА-550/3В, ПРИЗМА-5 50/1В -ФГ, ПРИЗМА-550/3В-ФГ при измерении силы переменного тока
| Тип входа | Режим измере ний | Предел показаний пикового значения | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор маль ный | 1000 A | от 7 до 50 A | ±(0,01-10-2 + 0,004 -10'2 - к) - !изм + 0,12 -10'2 - W) |
| 316 A | от 2,2 до 50 A | ±(0,01-10-2 + 0,004 -10'2 - к) - W + 0,08-10'2 - ^д) | ||
| 100 A | от 700-10-3 до 50 A | ±(0,01-10-2 + 0,004-10'2 - к) - !изм + 0,04-10'2 - I^) | ||
| 31,6A | от 220-10-3 до 22 A | ±(0,01-10-2 + 0,004-10'2 - к) - !изм + 0,04-10'2 - I^) | ||
| 10 A | от 70-10-3 до 7 A | ±(0,01-10-2 + 0,004-10-2- к) - W + 0,04-10-2 - ^д) | ||
| 3,16 A | от 22-10-3 до 2,2 A | ±(0,01-10-2+ 0,004-10-2к) - !изм + 0,04 -10'2 - I^) | ||
| 1 A | от 7 до 700 мA | ±(0,01-10-2 + 0,004-10-2- к) - !изм + 0,1- 10-2 - !пред) | ||
| 316 мA | от 2,2 до 220 мA | ±(0,01- 10'2 + 0,004- 10'2 - к) - !изм + 0,8-10-2 - ^д) | ||
| 100 мA | от 70040-3 до 50 мA | ±(0,01- 10-2 + 0,004- 10-2- к) - !изм + 1,5-10-2 - !пред) | ||
| Примечания: 1) !пред - предел показаний пикового значения силы переменного тока, А 2) !изм - измеренное значение силы переменного тока, А 3) к - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||||
| Режим измерений | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 2 | 3 | 4 |
| Нормальный | 180° | 0,05° + (0,01° - k) |
| Примечание - k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||
Таблица 40 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-550/1-ТЕ, ПрИЗМА-550/2-тЕ, ПрИзМА-550/3-ТЕ при измерении угла фазового сдви-
га
| Режим измерений | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 |
| Нормальный | 180° | 0,05° + (0,01° - k) |
| от 45 до 65 Гц | 180° | ° 3 О 0, |
| от 16 до 44 Гц | 180° | 0, О |
| от 66 до 180 Гц | 180° | 0,06° |
| от 181 до 450 Гц | 180° | 0,07° |
| Примечание - k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||
Таблица 41 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-550/1В, ПРИЗМА-550/2В, ПРИЗМА-550/3В, ПРИЗМА-550/1В-ФГ, ПРИЗМА-550/3В-ФГ при измерении угла фазового сдвига_
| Режим измерений | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 |
| Нормальный | 180° | 0,05° + (0,02°-k) |
| Примечание - k - безразмерный коэффициент, равный значению частоты измеряемой величины в кГц | ||
Таблица 42 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-550/1, ПРИЗМА-550/2, ПРИЗМА-550/3, ПРИЗМА-550/1В, ПРИЗМА-550/2В; ПРИЗМА-550/3В, ПРИЗМА-550/1 Н, ПРИЗМА-550/2Н, ПРИЗМА-550/3Н, ПРИЗМА-550/1В - ФГ, ПРИЗМА-550/3В-ФГ при измерении активной, реактивной и полной электрической мощности
| Измеряемый параметр | Режим измерений | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Активная электрическая мощность | Нормальный | от !«.гр. ■ ин.гр. до !-В.гр. ■ ив.гр. | ±((0,03 ■10-2 + 0,0340-2/^ф + (0,0110-2 ■ k)/^) ■ Pизм + 0,03■Ш-2 Pпред) |
| Реактивная электрическая мощность | от !«.гр. ■ ин.гр. до !в.гр. ■ ив.гр. | ±((0,03 40-2 + 0,0340-2/^ф + (0,01 ■ 10-2■ k)/^> Оизм + 0,03 40-2 Опред) | |
| Полная электрическая мощность | о д. р. р. .г .г н в. ^ £ .гр. .гр. т о | ±((0,03 40-2 + 0,03■10-2/cosф + (0,0110-2 ■ k)/^) ■ Sизм + 0,03■Ш-2 Sпред) | |
| Активная электрическая мощность | Диапазон частот от 40 до 400 Гц | о д. . р. р. .г .г н в. ^ £ р. р. .г .г н. в. нн нн т о | ±((0,02 ■10-2 + 0,03■10-2/cosф + (0,0110-2 ■ k)/cOSiф) ■ Pизм + 0,02 ■ 10-2 P пред) |
| Реактивная электрическая мощность | о д. . р. р. .г .г н в. ^ £ р. р. .г .г н. в. нн нн т о | ±((0,02 ■10-2 + 0,03■10-2/cosф + (0,01 ■ 10-2■ k)/^) ■ Оизм + 0,02 40-2 Опред) | |
| Полная электрическая мощность | о д. . р. р. .г .г н в. ^ £ .гр. .гр. т о | ±((0,02 40-2 + 0,03■10-2/cosф + (0,0110-2 ■ k)/^) ■ Sизм + 0,02 40-2 Sпред) | |
| Примечания: | шое значение диапазона измерений силы переменного тока, А чное значение диапазона измерений напряжения переменного тока, В ний пикового значения силы переменного тока, А 1ний пикового значения напряжения переменного тока, В иий пикового значения активной электрической мощности, Вт аний пикового значения реактивной электрической мощности, вар иий пикового значения полной электрической мощности, В ■ А начение активной электрической мощности, Вт начение реактивной электрической мощности, вар значение полной электрической мощности, В ■ А оэффициент, равный значению частоты измеряемой величины в кГц | ||
| 1) 1нгр. ■ - нижнее грани1 2) ингр. - нижнее грани 3) 1вгр. ■ - предел показа 4) ивгр. - предел показа 5) Pпред - предел показа 6) Опред - предел показ( 7) S^^ - предел показа 8) Pизм - измеренное з 9) Оизм - измеренное з 10) Sизм - измеренное 11) k - безразмерный к | |||
| Измеряемый параметр | Режим измере ний | Предел измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Активная электрическая мощность | от 1н.гр.- Uн.гр. до 1в.гр. - Uв.гр. | ±((0,03- 10-2 + 0,03-10-2/cos9 + (0,01-10-2 -k)/C0S9) - Ризм + 0,03 -10-2 Pпред) | |
| Реактивная электрическая мощность | Нор маль ный | от 1н.гр.- Ц^н.гр. до 1в.гр. - Ц'в.гр. | ±((0,03- 10-2 + 0,03-10-2/cos9 + (0,01-10-2 - k)/C0S9) - Оизм + 0,03-10-2 Опред) |
| Полная электрическая мощность | от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. | ±((0,03- 10-2 + 0,03-10-2/cos9 + (0,01-10-2 - k)/C0S9) - Бизм + 0,03-10-2 Бпред) | |
| от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 1 < еоБф < 0,5 | 0,15-10-2 - Ризм | ||
| от 45 до | от 1н.гр.- Ц^н.гр. до 1в.гр. - Ц^в.гр. 0,5 < еоБф < 0,05 | 0,23-10-2 - Ризм | |
| 65 Гц | от 1н.гр.- Ц^н.гр. до 1в.гр. - Цв.гр. 0,05 < еоБф < 0,02 | 0,48 -10-2 - Ризм | |
| от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 0,02 < COS9 < 0,01 | 0,55-10-2 - Ризм | ||
| от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 1 < COS9 < 0,5 | 0,17 -10-2 - Ризм | ||
| от 16 до | от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 0,5 < COS9 < 0,05 | 0,26 -10-2 - Ризм | |
| 44 Гц | от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 0,05 < COS9 < 0,02 | 0,52 -10-2 - Ризм | |
| Активная электри- | от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 0,02 < COS9 < 0,01 | 0,89 -10-2 - Ризм | |
| ческая мощность | от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 1 < COS9 < 0,5 | 0,18 -10-2 - Ризм | |
| от 66до | от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 0,5 < COS9 < 0,05 | 0,28 -10-2 - Ризм | |
| 180 Гц | от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 0,05 < COS9 < 0,02 | 0,56 -10-2 - Ризм | |
| от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 0,02 < COS9 < 0,01 | 1,06 -10-2 - Ризм | ||
| от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 1 < COS9 < 0,5 | 0,19 -10-2 - Ризм | ||
| от 181 до 450 Гц | от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 0,5 < COS9 < 0,05 | 0,31-10-2 - Ризм | |
| от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 0,05 < COS9 < 0,02 | 0,64 -10-2 - Ризм | ||
| от 1н.гр.- Цн.гр. до 1в.гр. - Цв.гр. 0,02 < COS9 < 0,01 | 1,24 -10-2 - Ризм |
| 1 | 2 | 3 | 4 |
| Реактивная электрическая мощность | Диапазон частот от 40 до 400 Гц | о д. . .гр. .гр. н в. ^ £ .гр. .гр. т о | ±((0,02 -10-2 + 0,03-10-2/^ф + (0,01-10-2 - к)/^ф) - Оизм + 0,02 -10-2 Опред) |
| Полная электрическая мощность | о д. . .гр. .гр. н в. р. р. .г .г н. в. нн нн т о | ±((0,02 -10-2 + 0,03-10-2/^ф + (0,01-10-2 - к)/^ф) -Бизм + 0,02 -10-2 Б пред) | |
| Примечания: | иное значение диапазона измерений силы переменного тока, А ичное значение диапазона измерений напряжения переменного тока, В >аний пикового значения силы переменного тока, А заний пикового значения напряжения переменного тока, В аний пикового значения активной электрической мощности , Вт заний пикового значения реактивной электрической мощности, вар аний пикового значения полной электрической мощности, В - А гачение активной электрической мощности, Вт начение реактивной электрической мощности, вар начение полной электрической мощности, В - А оэффициент, равный значению частоты измеряемой величины в кГц | ||
| 1) !нгр. - - нижнее гран! 2) Ин.гр. - нижнее гран 3) !в.гр.- - предел показ 4) Ивгр. - предел пока 5) Рпред - предел показ 6) Опред - предел пока 7) Бпред - предел показ 8) Ризм - измеренное зн 9) Оизм - измеренное з 10) Бизм - измеренное з 11) к - безразмерный к | |||
Таблица 44 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-550/1, ПРИЗМА-550/2, ПРИЗМА-550/3, ПРИЗМА-550/1В, ПРИЗМА-550/2В, ПРИЗМА-550/3В, ПРИЗМА-550/1 Н, ПРИЗМА-550/2Н, ПРИЗМА-550/3Н, ПРИЗМА-550/1 В-ФГ, ПРИЗМА-550/2В-ФГ, ПРИЗМА-550/3В-ФГ при измерении напряжения постоянного тока_
| Тип входа | Режим измере ния | Предел показаний значений напряжения постоянного тока | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерения |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 3160 В | от 22 до 1000 В | ±(0,02 - 10-2 - Иизм + 0,08-10-2-Ипред) |
| 1000 В | от 10 до 840 В | ±(0,02 - 10-2 - Иизм + 0,08-10-2-Ипред) | ||
| 316 В | от 2,2 до 264 В | ±(0,02 - 10-2 - Иизм + 0,08-10-2-Ипред) | ||
| 100 В | от 700-10-3 до 84 В | ±(0,02 - 10-2 - Иизм + 0,08-10-2-Ипред) | ||
| 31,6 В | от 220-10-3 до 26,4 В | ±(0,02 - 10-2 - Иизм + 0,08-10-2-Ипред) | ||
| 10 В | от 70-10-3 до 8,4 В | ±(0,02 - 10-2-Иизм + 0,08-10-2-Ипред) | ||
| 3,16 В | от 30 - 10-3 до 2,64 В | ±(0,02-10-2 - Иизм + 0,2 -10-2 - Ипред) | ||
| 1 В | от 14 до 840 мВ | ±(0,02-10-2 - Иизм + 1,6 -10-2 - Ипред) | ||
| 316 мВ | от 10 до 200 мВ | ±(0,02-10-2 - Иизм + 3,0 - 10-2-Ипред) | ||
| Внеш ний анало говый | Нор мальный | 3 В | от 22-10-3 до 1 В | ±(0,02 - 10-2 - Иизм + 0,08-10-2-Ипред) |
| 1 В | от 10 до 840 мВ | ±(0,02 - 10-2 - Иизм + 0,08-10-2-Ипред) | ||
| 316 мВ | от 2,2 до 264 мВ | ±(0,02 - 10-2 - Иизм + 0,08-10-2-Ипред) | ||
| 100 мВ | от 700-10-3 до 84 мВ | ±(0,02 - 10-2 - Иизм + 0,08-10-2-Ипред) | ||
| 31,6 мВ | от 220- 10-3 до 26,4 мВ | ±(0,02 - 10-2 - Иизм + 0,08-10-2-Ипред) | ||
| 10 мВ | от 70 - 10-3 до 8,4 мВ | ±(0,02 - 10-2-Иизм + 0,08-10-2-Ипред) | ||
| 3,16 мВ | от 30-10-3 до 2,64 мВ | ±(0,02-10-2 - Иизм + 0,2 -10-2 - Ипред) | ||
| 1 мВ | от 14 до 840 мкВ | ±(0,02-10-2 - Иизм + 1,6 -10-2 - Ипред) | ||
| 316 мкВ | от 10 до 200 мкВ | ±(0,02-10-2 - Иизм + 3,0 -10-2 - Ипред) | ||
| Примечания: 1) Ипред - предел показаний пикового значения напряжения постоянного тока, В 2) Иизм - измеренное значение напряжения постоянного тока, В | ||||
| Тип входа | Режим измере ния | Предел показаний значений напряжения постоянного тока | Диапазон измерения напряжения постоянного тока | Пределы допускаемой основной абсолютной погрешности измерения |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 3160 В | от 22 до 1000 В | ±(0,02 ■ 10-2 ■ иизм + 0,0840-2 ■ипред) |
| 1000 В | от 10 до 840 В | ±(0,02 ■ 10'2 ■ иизм + 0,0840-2 ■ипред) | ||
| 316 В | от 2,2 до 264 В | ±(0,02 ■ 10'2 ■ иизм + 0,0840-2 ■ипред) | ||
| 100 В | от 70040-3 до 84 В | ±(0,02 ■ 10-2 ■ иизм + 0,0840-2 ■ипред) | ||
| 31,6 В | от 220■ 10-3 до,4 В | ±(0,02 ■ 10'2 ■ иизм + 0,0840-2 ■ипред) | ||
| 10 В | от 70 ■ 10-3 до 8,4 В | ±(0,02 ■ 10-2-иизм + 0,08 10-2 ^пред) | ||
| 3,16 В | от 3040-3 до 2,64 В | ±(0,0240-2 ■ иизм + 0,2 40-2 ■ ипред) | ||
| 1 В | от 14 до 840 мВ | ±(0,0240-2 ■ иизм + 1,6 ■Ш-2 ■ ипред) | ||
| 316 мВ | от 10 до 200 мВ | ±(0,02^ 10-2 ■ иизм + 3,0 ■ 10-2-ипред) | ||
| Внеш ний анало говый | Нор мальный | 3 В | от 2240-3 до 1 В | ±(0,02 ■ 10-2 ■ иизм + 0,0840-2 ■ипред) |
| 1 В | от 10 до 840 мВ | ±(0,02 ■ 10'2 ■ иизм + 0,0840-2 ■ипред) | ||
| 316 мВ | от 2,2 до 264 мВ | ±(0,02 ■ 10'2 ■ иизм + 0,0840-2 ■ипред) | ||
| 100 мВ | от 700■ 10-3 до 84 мВ | ±(0,02 ■ 10-2 ■ иизм + 0,0840-2 ■ипред) | ||
| 31,6 мВ | от 220■ 10-3 до 26,4 мВ | ±(0,02 ■ 10'2 ■ иизм + 0,0840-2 ■ипред) | ||
| 10 мВ | от 70 ■ 10-3 до 8,4 мВ | ±(0,02 ■ 10-2-иизм + 0,08 10-2 ^пред) | ||
| 3,16 мВ | от 3040-3 до 2,64 мВ | ±(0,0240-2 ■ иизм + 0,2 40-2 ■ ипред) | ||
| 1 мВ | от 14 до 840 мкВ | ±(0,0240-2 ■ иизм + 1,6 ■ 10-2 ■ ипред) | ||
| 316 мкВ | от 10 до 200 мкВ | ±(0,02 ■Ю-2 ■ иизм + 3,0 ■Ю-2 ■ ипред) | ||
| Примечания: 1) ипред - предел показаний пикового значения напряжения постоянного тока, В 2) иизм - измеренное значение напряжения постоянного тока, В | ||||
Таблица 46 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-550/1Н, ПРИЗМА-550/2Н, ПРИЗМА-550/3Н при измерении силы постоянного тока
| Тип входа | Режим измере ния | Предел показаний силы постоянного тока | Диапазон измерения силы постоянного тока | Пределы допускаемой основной абсолютной погрешности измерения |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 31,6 A | от 220■ 10-3 до 10 A | ±(0,02 ■10-2 ■ 1изм + 0,0840-2 ■ 1пред) |
| 10 A | от 70 ■ 10-3 до 7 A | ±(0,02 ■Ю-2 ■ 1изм + 0,0840-2 ■ W) | ||
| 3,6 А | от 22 ■ 10-3 до 2,2 A | ±(0,02 ■Ю-2 ■ 1изм + 0,0840-2 ■ W) | ||
| 1A | от 7 до 700 мА | ±(0,02 ■Ю-2 ■ 1изм + 0,0840-2 ■ 1пред) | ||
| 316 мА | от 2,2 до 220 мА | ±(0,02 ■Ю-2 ■ 1изм + 0,0840-2 ■ 1пред) | ||
| 100 мА | от 700■ 10-3 до 70 мА | ±(0,02 ■10-2-1изм + 0,0810-2 ■ 1пред) | ||
| 31,6 мА | от 220■ 10-3 до 22 мА | ±(0,02 ■10'2 ■ 1изм + 0,2 40-2 ■ 1пред) | ||
| 10 мА | от 70 ■ 10-3 до 7 мА | ±(0,02 ■Ю'2 ■ 1изм + 1,6 40-2 ■ 1пред) | ||
| 3,16 мА | от 4540-3 до 1,5 мА | ±(0,02 ■Ю-2 ■ 1изм + 3,0 ■Ю-2 ■ 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы постоянного тока, А 2) 1изм - измеренное значение силы постоянного тока, А | ||||
| Тип входа | Режим измере ния | Предел показаний силы постоянного тока | Диапазон измерения силы постоянного тока | Пределы допускаемой основной абсолютной погрешности измерения |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 316 A | от 2,2 до 30 A | ±(0,02 -10-2 - 1изм + 0,16-10-2 - 1пред) |
| 100 A | от 700- 10-3 до 30 A | ±(0,02 -10-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 31,6 A | от 220- 10-3 до 22 A | ±(0,02 -10-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 10 A | от 70 - 10-3 до 7 A | ±(0,02 -10-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 3,16 A | от 22 - 10-3 до 2,2 A | ±(0,02 -10-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 1 A | от 7 до 700 мА | ±(0,02 -10-2-1изм + 0,08-10-2 - 1пред) | ||
| 316 мА | от 2,2 до 220 мА | ±(0,02 -10'2 - 1изм + 0,2 -10-2 - 1пред) | ||
| 100 мА | от 700- 10-3 до 70 мА | ±(0,02 -10'2 - 1изм + 1,6 -10-2 - 1пред) | ||
| 31,6 мА | от 220- 10-3 до 15 мA | ±(0,02 -10-2 - 1изм + 3,0 -10-2 - 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы постоянного тока, А 2) 1изм - измеренное значение силы постоянного тока, А | ||||
Таблица 48 - Метрологические характеристики анализаторов электрической мощности ПРИЗМА-550/1-ТЕ, ПрИЗМА-550/2-тЕ, ПРИЗМА-550/3-ТЕ при измерении силы постоянного
тока
| Тип входа | Режим измере ния | Предел показаний силы постоянного тока | Диапазон измерения силы постоянного тока | Пределы допускаемой основной абсолютной погрешности измерения |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 316 A | от 2,2 до 30 A | ±(0,02 -10-2 - 1изм + 0,16-10-2 - 1пред) |
| 100 A | от 700- 10-3 до 30 A | ±(0,02 -10-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 31,6 A | от 220- 10-3 до 22 A | ±(0,02 -10-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 10 A | от 70 - 10-3 до 7 A | ±(0,02 -10-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 3,16 A | от 22 - 10-3 до 2,2 A | ±(0,02 -10-2 - 1изм + 0,08-10-2 - 1пред) | ||
| 1 A | от 7 до 700 мА | ±(0,02 -10-2-1изм + 0,08-10-2 - 1пред) | ||
| 316 мА | от 2,2 до 220 мА | ±(0,02 -10'2 - 1изм + 0,2 -10-2 - 1пред) | ||
| 100 мА | от 700- 10-3 до 70 мА | ±(0,02 -10'2 - 1изм + 1,6 -10-2 - 1пред) | ||
| 31,6 мА | от 220- 10-3 до 15 мA | ±(0,02 -10-2 - 1изм + 3,0 -10-2 - 1пред) | ||
| Примечания: 1) 1пред - предел показаний пикового значения силы постоянного тока, А 2) 1изм - измеренное значение силы постоянного тока, А | ||||
постоянного тока
| Тип входа | Режим измере ния | Предел показаний силы постоянного тока | Диапазон измерения силы постоянного тока | Пределы допускаемой основной абсолютной погрешности измерения |
| 1 | 2 | 3 | 4 | 5 |
| Внут ренний | Нор мальный | 1000 A | от 7 до 50 A | ±(0,02 -10-2 - ^м + 0,24-10-2 - иед) |
| 316 A | от 2,2 до 50 A | ±(0,02 -10-2 - ^м + 0,16-10-2 - W) | ||
| 100 A | от 700- 10-3 до 50 A | ±(0,02 -10-2 - ^м + 0,08-10-2 - W) | ||
| 31,6 A | от 220- 10-3 до 22 A | ±(0,02 -10-2 - ^м + 0,08-10-2 - иед) | ||
| 10 A | от 70 - 10-3 до 7 A | ±(0,02 -10-2 - ^м + 0,08-10-2 - !пред) | ||
| 3,16 A | от 22 - 10-3 до 2,2 A | ±(0,02 -10-Чзм + 0,08-10-2 - !пред) | ||
| 1 A | от 7 до 700 мA | ±(0,02 -10'2 - ^м + 0,2 -10-2 - !пред) | ||
| 316 мA | от 2,2 до 220 мA | ±(0,02 -10'2 - ^м + 1,6 -10-2 - !пред) | ||
| 100 мA | от 700- 10-3 до 50 мA | ±(0,02 -10-2 - !изм + 3,0 -10-2 - !пред) | ||
| Примечания: 1) !пред - предел показаний пикового значения силы постоянного тока, А 2) !изм - измеренное значение силы постоянного тока, А | ||||
Таблица 50 - Дополнительные погрешности измерений анализаторов электрической мощности ПРИЗМА
| Модификация анализатора | Измеряемая величина | Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды в диапазоне рабочих температур на 1 °С от пределов допускаемой основной погрешности, % |
| 1 | 2 | 3 |
| ПРИЗМА 50; ПРИЗМА 150; ПРИЗМА 350; ПРИЗМА 450; ПРИЗМА 550 | Напряжение переменного тока | ±0,01 |
| Сила переменного тока | ±0,01 | |
| Активная электрическая мощность | ±0,01 | |
| Реактивная электрическая мощность | ±0,01 | |
| Полная электрическая мощность | ±0,01 | |
| Напряжение постоянного тока | ±0,01 | |
| Сила постоянного тока | ±0,01 | |
| Угол фазового сдвига | ±0,01 |
Таблица 51 - Основные технические характеристики анализаторов электрической мощности ПРИЗМА
| Параметр | Значение |
| 1 | 2 |
| Напряжение питания переменного тока частотой 50 Гц, В | от 90 до 265 |
| Частотный диапазон 1) для режима измерений «нормальный», МГц: - ПРИЗМА 50 - ПРИЗМА 150 - ПРИЗМА 350 - ПРИЗМА 450, ПРИЗМА 550 | от 110-8 до 0,5 от 1 10-8 до 1 от 1 10-8 до 1 от 1 10-8 до 1 |
| 1 | 2 |
| 2) Для режима измерений «х10», кГц: | от 110-5 до 0,1 |
| - ПРИЗМА 50 | |
| - ПРИЗМА 150 | от 110-5 до 0,1 |
| - ПРИЗМА 350 | от 110-5 до 0,2 |
| Потребляемая мощность, В- А, не более | |
| - ПРИЗМА 50, ПРИЗМА 150 | 35 |
| - ПРИЗМА 350 | 50 |
| - ПРИЗМА 450, ПРИЗМА 550 | 40 |
| Масса, кг, не более: | |
| - ПРИЗМА 50, ПРИЗМА 150 | 4 |
| - ПРИЗМА 350 | 7 |
| - ПРИЗМА 450, ПРИЗМА 550 | 6 |
| Г абаритные размеры (высота х ширина х глубина), мм, не более: | |
| - ПРИЗМА 50, ПРИЗМА 150 | 92x215x312 |
| - ПРИЗМА 350 | 87,5x400x347 |
| - ПРИЗМА 450, ПРИЗМА 550 | 130x400x315 |
| Нормальные условия применения: | |
| - температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средняя наработка на отказ, ч | 45000 |
| Средний срок службы, лет | 10 |
наносится на лицевую панель анализаторов электрической мощности ПРИЗМА методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Таблица 52 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор электрической мощности ПРИЗМА | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Комплект кабелей (шнур питания, кабель RS232, кабель USB) | 1 комплект | |
| Комплект измерительных кабелей | 1 комплект на фазу | |
| Комплект соединительных разъемов | 1 комплект на фазу | |
| Методика поверки | РТ-МП-2604-500-2016 | 1 экз. |
осуществляется по документу РТ-МП-2604-500-2016 «ГСИ. Анализаторы электрической мощности ПРИЗМА. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.12.2016 г.
Основные средства поверки:
- Усилитель тока Fluke 52120A (регистрационный номер 61033-15);
- Шунты переменного тока Fluke A40B (регистрационный номер 51518-12);
- Калибратор многофункциональный Fluke 5720А с усилителем Fluke 5725A (регистрационный номер 52495-13);
- Мультиметр 3458А регистрационный номер 25900-03);
- Катушка электрического сопротивления Р310 (регистрационный номер 1162-58). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Newtons4th Ltd.», Великобритания
| Зарегистрировано поверок | 33 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
