| Номер в госреестре | 67039-17 |
| Наименование СИ | Системы измерительно-управляющие |
| Обозначение типа СИ | ExperionPKS, ExperionHS, PlantСruise by Experion |
| Изготовитель | "Honeywell International Inc.", США; заводы-изготовители: "Honeywell Process Solutions", США; "Welco Technology (Suzhou) Limited", Китай; "Honeywell EOOD", Болгария |
| Год регистрации | 2017 |
| Срок свидетельства | 22.03.2027 |
| МПИ (интервал между поверками) | 4 года. |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительно-управляющие ExperionPKS, ExperionHS, Plan^i'uise by Experion представляют собой измерительно-вычислительные и управляющие комплексы, предназначенные для измерений аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления, в том числе выходных сигналов от термопар и термопреобразователей сопротивления, а также приёма и обработки дискретных сигналов; регулирования на основе измерений параметров технологического процесса, выдачи сигналов сигнализации, формирования управляющих аналоговых и дискретных сигналов.
Системы Experion включает в себя следующие измерительные компоненты:
1. Измерительные каналы контроллеров противоаварийной защиты FSC (см. таблицу 2);
2. Измерительные каналы контроллеров противоаварийной защиты SM (см. таблицу 3);
3. Измерительные каналы высокопроизводительного менеджера процесса HPM: (см. таблицу 4);
4. Измерительные каналы контроллеров С200 и С300, имеют корпусное исполнение, в составе следующих модулей аналогового ввода/вывода:
- серии Chassis I/O Modules - Series A: модули, устанавливаемые в семейство шасси (см. таблицу 5);
- серии I/O Modules - Series C: предназначенные для использования только с контроллерами С300 (см. таблицу 6);
5. Измерительные каналы контроллеров С300 (серия 8) (см. таблицу 7);
6. Измерительные каналы контроллеров НС 900 (см. таблицу 8);
7. Измерительные каналы контроллеров ControlEdge PLC (см. таблицу 9);
8. Измерительные каналы контроллеров MasterLogic (см. таблицы 10-11);
9. Измерительные каналы удаленного контроллера RTU2020 (см. таблицу 12).
10. Измерительные каналы удалённого контроллера RC500 RTU (см. таблицу 13);
11. Измерительные каналы модулей OneWireless XYR6000 (см. таблицу 14);
Измерительные каналы контроллеров C200, С300, HPM, FSC, SM, могут
комплектоваться барьерами искрозащиты фирмы MTL (серии 45xx), в том числе и в составе специализированных терминальных панелей FTA. Метрологические характеристики измерительных каналов контроллеров указаны без учета метрологических характеристик барьеров.
В состав системы входят: платформы прикладных задач (АРР, eServer, среды управления прикладными задачами ACE), предназначенные для выполнения сложных вычислительных, прикладных задач и алгоритмов управления, непосредственно соединенных с технологическим процессом; менеджер цифрового видео (DVM), NIM, исторический модуль (НМ), предназначенный для работы в локальной сети управления LCN и обеспечивающий хранение конфигурации системы и истории процесса, устройство долговременной и детальной историзации PHD; серверы ExperionPKS и Experion for TPS (ESV-T) (возможны в резервированном варианте), обеспечивающие хранение программного обеспечения ExperionPKS, конфигурации системы, базы данных, журналов сигнализаций и действий операторов; управляющие сети UCN, ControlNet, Ethernet, отказоустойчивой сети Ethernet Honeywell (FTE), по которым осуществляется передача данных; операторские станции, обеспечивающие визуальное представление информации о технологическом процессе и интерфейс человек/машина для оперативного управления процессом: операторские станции
Experion - Flex (ES-F), Experion - Console (ES-C), Experion - Console Extension (ES-CE), Experion - TPS (ES-T), мобильная станция PKS, глобальная пользовательская станция GUS, в исполнении ICON-консоль, пользовательская станция Orion Console, станция для совместной работы Collaboration station, Z-консоль, EZ-консоль, а также программное обеспечение ExperionPKS, ExperionHS, ExperionLS, PlantCruise by Experion.
Системы измерительно-управляющие ExperionPKS, ExperionHS, PlantCruise by Experion построены на базе общей платформы Experion, отличаются ограничениями по количеству рабочих станций и по количеству подключаемых контроллеров.

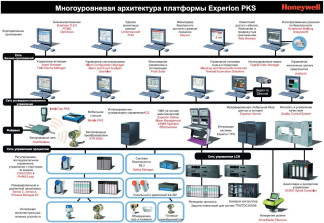

Структурные схемы систем ExperionPKS, ExperionHS, PlantCruise by Experion представлены на рисунках 1 -3.
Для защиты от несанкционированного доступа составные части систем размещаются в системных шкафах, двери шкафов закрываются на замок. Ключ от замка хранится у ответственного представителя пользователя. Системные шкафы размещаются в специальных помещениях, куда запрещен несанкционированный доступ. Доступ к программному обеспечению защищен паролями с распределением по уровням доступа. Пломбирование составных частей систем (модулей и т.д.) не производится. Конструктивное исполнение модулей не предполагает их настройку или калибровку, которые выполняются на заводе изготовителе. При выходе из строя модули ремонту не подлежат и заменяются на исправные.
Системы измерительно-управляющие ExperionPKS, ExperionHS и Plan^i'uise by Experion построены на базе комплекса технических средств, включающих в себя резервированный сервер (сервера) Experion, станции Experion, контроллеры и сети управления FTE. При этом программное обеспечение (ПО) «Experion» имеет архитектуру клиент-сервер и состоит из нескольких программных компонентов, обеспечивающих выполнение различных функций системы, часть компонентов системы устанавливается опционально.
В базовый состав ПО «Experion»: входят следующие программные компоненты:
«Configuration Studio». Программная среда, обеспечивающая доступ к набору средств конфигурирования. Инструменты и приложения для конфигурирования реализуют создание модели предприятия, конфигурирование компонентов оборудования, создание алгоритмов управления для контроллеров, настройки различных компонентов вывода информации и создание пользовательских мнемосхем.
«Программное обеспечение сервера Experion». Поддерживает связь с сетью управления процессом, обеспечивая в реальном времени запись в базы данных на SQL-сервере данных, принятых от приборов учета, групп телеинформации и обработанных программой «Расчётное Ядро», предоставляет данные локальным или сетевым клиентам, выполняет ряд вспомогательных функций: создание резервных копий баз данных, очистку баз от устаревшей информации и другие.
«Программное обеспечение станции Experion». Обеспечивает конфигурирование в оперативном режиме базы данных реального времени, уведомляет о деятельности системы, включая сигнализацию и системные события, предоставляет детальное и обзорное отображение данных процесса, автоматически исполняет запланированные задачи.
На сервере Experion и рабочей станции Experion установлены универсальные программные компоненты и модули (службы).
Метрологически значимые части ПО «Experion»:
- Experion PKS Control Data Access Server - служба получения и передачи данных с внешних контроллеров;
- Experion PKS EMDB Server - служба загрузки базы данных текущей конфигурации модели предприятия;
- Experion PKS ER Server - служба загрузки базы данных инженерного репозитория;
- Experion PKS GCL Name Server - служба имен системы клиент - сервис;
- Experion PKS Server Operator Management - служба управления паролями доступа;
- Experion PKS Server System - основная служба запуска системных приложений;
- Experion PKS System Repository - служба загрузки базы данных процессов.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
В ПО «Experion» защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:
- автоматическим контролем целостности метрологически значимой части ПО;
- защитой записей об информации, хранимой в базе данных;
- контролем целостности данных в процессе выборки из базы данных;
- автоматической фиксацией в журнале работы факта обнаружения дефектной информации в базе данных;
- автоматическим контролем доступа к хранимой информации, согласно роли оператора, используемых стратегий доступа и имеющихся у оператора прав;
- настройкой доступа, для фиксации в журналах работы фактов (не)успешного доступа пользователей к хранимой информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |||
| Experion PKS Control Data Access Server | Experion PKS EMDB Server | Experion PKS ER Server | Experion PKS GCL Name Server | |
| Идентиф икационное наименование ПО | pscdasrv.exe | EMDBServer. exe | ErServer.exe | glcnameserver. exe |
| Номер версии (идентификационный номер) ПО | 3XX.X; 4XX.X; 5XX.X | |||
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 1 - Идентификационные данные программного обеспечения (окончание)
| Идентификационные данные (признаки) | Значение | ||
| Experion PKS Server Operator Management | Experion PKS Server System | Experion PKS System Repository | |
| Идентификационное наименование ПО | Hsc_oprmgmt. exe | HSCSERVER_ Servicehost.exe | SysRep.exe |
| Номер версии (идентификационный номер) ПО | 3XX.X; 4XX.X; 5XX.X | ||
| Цифровой идентификатор ПО | - | - | - |
Примечания:
1 Номер версии ПО определяет первая цифра, в качестве букв «X» могут использоваться любые цифры.
2 Цифровой идентификатор метрологически значимого ПО программного обеспечения зависит от номера версии ПО.
Основные метрологические характеристики измерительных каналов (ИК) систем приведены в таблицах 2 - 14.
Таблица 2 - Измерительные каналы контроллеров противоаварийной защиты FSC
| Модули | Диапазон сигналов | Пределы допускаемой приведенной (у) погрешности в рабочих условиях применения | |
| На входе | На выходе | ||
| 10102/1/1, 10102/1/2, 10102/2/1 совместно с терминальными панелями FS-TSAI-0410, FS-TSAI-1620m | от 0 до 2 В | 10 бит | ±0,75 % |
| Модули | Диапазон сигналов | Пределы допускаемой приведенной (у) погрешности в рабочих условиях применения | |
| На входе | На выходе | ||
| 10102/А/1, 10102/А/2, 10102/А/3, 10102/А/4, 10102/А/5 | от 0 до 10 мА от 2 до 10 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В | от 0 до 2 В | ±0,25 % |
| 10105/2/1 совместно с терминальными панелями FTA-T-14 FTA-T-16 FTA-T-18 FTA-T-19 FS-TSFIRE-1624 FS-TSGAS-1624 FS-TSHART-1620m | от 0 до 4 В | 12 бит | ±0,25 % |
| 10105/А/1 | от 0 до 20 мА от 4 до 20 мА | от 0 до 3.3 В от 0,66 - 3,3 В | ±0,75 % |
| 10205/1/1, 10205/2/1 совместно с терминальными панелями FS-TSAO-0220m | 12 бит | от 0 до 20 мА от 4 до 20 мА | ±0,75 % |
Таблица 3 - Измерительные каналы контроллеров противоаварийной защиты SM
| Модули | Диапазон сигналов | Пределы допускаемой приведенной (у) погрешности в рабочих условиях применения | |
| На входе | На выходе | ||
| Fx-SAI-1620m совместно с терминальными панелями Fx-TSAI-1620m, Fx-TSHART-1620m, Fx-TSGAS-1624, FC-TSGASH-1624, Fx-TSFIRE-1624 | от 0 до 4 В | 12 бит | ±0,25 % |
| Fx-SAI-0410 совместно с терминальной панелью TSAI-0410 | от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В | 12 бит | ±0,75 % |
| Модули | Диапазон сигналов | Пределы допускаемой приведенной (у) погрешности в рабочих условиях применения | |
| На входе | На выходе | ||
| Fx-BSAI-0420mI, Fx-BSAI-0420mE, Fx-BSAI-0405E, Fx-BSAI-0410E, Fx-BSDIL-0426 | от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В | от 0 до 2 В | ±0,25 % |
| Fx-BSAI-1620mE | от 0 до 20 мА от 4 до 20 мА | от 0 до 3,3 В от 0,66 до 3,3 В | ±0,25 % |
| Fx-SAO-0220m совместно с терминальными панелями Fx-TSAO-0220m, FC-TSAOH-0220m | 12 бит | от 0 до 20 мА от 4 до 20 мА | ±0,75 % |
| FC-RUSIO-3224 совместно с терминальными панелями FC-IOTA-R24 FC-IOTA-NR24 | |||
| AI | от 0 до 20 мА от 4 до 20 мА | 16 бит | ±0,15 % |
| AO | 12 бит | от 0 до 20 мА от 4 до 20 мА | ±0,15 % |
| FC-RUSLS-3224 совместно с терминальными панелями FC-IOTA-R24 FC-IOTA-NR24 | |||
| AI | от 0 до 20 мА от 4 до 20 мА | 16 бит | ±0,15 % |
| AO | 12 бит | от 0 до 20 мА от 4 до 20 мА | ±0,15 % |
| Примечание - в наименованиях модулей / терминальных панелей буква x обозначает: S - модули / терминальные панели без конформного покрытия; C - модули / терминальные панели с конформным покрытием | |||
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у), относительной (5) или абсолютной (А) погрешности | Пределы допускаемой дополнительной приведенной (у), относительной (5) или абсолютной (А) погрешности | |
| На входе | На выходе | |||
| HLAI (MC/MU-PAIH03) совместно с терминальными панелями MC/MU-TAIH02 MC/MU-TAIH03 MC/MU-TAIH14, MC/MU-TAIH12 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH22 MC/MU-TAIH23 MC/MU-TAIH52 MC/MU-TAIH53 MC/MU-TAIH54 MC/MU-TAIH62 MC/MU-GAIH22 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH83 MC/MU-GAIH84 MC/MU-GAIH92 | от 0 до 5 В от 1 до 5 В от 0,4 до 2 В от 4 до 20 мА | 16 бит | ±0,075 % (у) | ±0,15 % (у) |
| HARTHLAI (MC/MU-PHAI01) совместно с терминальными панелями MC/MU-TAIH04 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH54 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH22 | от 0 до 5 В от 1 до 5 В от 0,4 до 2 В от 4 до 20 мА | 16 бит | ±0,075 % (у) | ±0,15 % (у) |
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у), относительной (5) или абсолютной (А) погрешности | Пределы допускаемой дополнительной приведенной (у), относительной (5) или абсолютной (А) погрешности | |
| На входе | На выходе | |||
| LLAI (MC/MU-PAIL02) совместно с терминальными панелями MC/MU-TAIL02, MC/MU-TAIL03 | от 0 до 5 В от 0 до 100 мВ | 15 бит | ±0,05 % (у) или ±0,075 % (5) (большее значение) | |
| Т ермопреобразователи сопротивления Pt100 DIN (4376) от -200 до +850 °С Pt 100 JIS (C-1604) от -200 до +850 °С Ni 120 (Ed 7) от -20 до +250 °С Cu 10 (SEER) от -20 до +250 °С | 15 бит | ±(0,0005-Т+0,5) °С (А) или ±(0,00075-Ти+0,5) °С (А) (большее значение) | ||
| Термопары типа J: от -100 до +750 °С K: от 0 до +1100 °С E: от -150 до +500 °С T: от -200 до +300 °С В: от +600 до +1650 °С S: от +550 до +1500 °С R: от +550 до +1500 °С | 15 бит | ±(0,0005-Т+1,4) °С (А) или ±(0,00075-Ти+1,4) °С (А) (большее значение) | ||
| LLMUX (МС/MU-PLAM02) совместно с терминальными панелями MC/MU -TAMR04, MC/MU-TAMT04, MC/MU-TAMT14 | от 0 до 5 В от 0 до 100 мВ | 14 бит | ±40 мкВ (А) | ±30 млн-1 (А)/°С |
| Термопреобразователи сопротивления Pt100 DIN (4376) от -200 до +850 °С Pt 100 JIS (C-1604) от -200 до +850 °С Ni 120 (Ed 7) от -20 до +250 °С Cu 10 (SEER) от -20 до +250 °С | ± 0,5 °С | |||
| Термопары типа J: от -100 до +750 °С K: от 0 до +1100 °С E: от -150 до +500 °С T: от -200 до +300 °С В: от +600 до +1650 °С S: от +550 до +1500 °С R: от +550 до +1500 °С | ± 1,5 °С | |||
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у), относительной (5) или абсолютной (А) погрешности | Пределы допускаемой дополнительной приведенной (у), относительной (5) или абсолютной (А) погрешности | |
| На входе | На выходе | |||
| RHMUX (MC/MU-PRHM01) совместно с терминальной панелью MC-GRMT01 | от 0 до 100 мВ | 15 бит | ±0,075 % (у) | ±30 млн-1 (А)/°С |
| Термопары типа J: от -100 до +750 °С K: от 0 до +1100 °С E: от -150 до +500 °С T: от -200 до +300 °С В: от +600 до +1650 °С S: от +550 до +1500 °С R: от +550 до +1500 °С | ±(0,0005-Т+0,5) °С (А) | |||
| АО (MC/MU-PHAO01) совместно с терминальными панелями MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-GHAO21 | 11 бит | от 4 до 20 мА от 2,9 до 21,1 мА | ±0,35 % (у) | ±0,02 % (у)/°С |
| АО (MC/MU-PAOX03) совместно с терминальными панелями MC/MU-TAOX02, MC/MU-TAOX12, MC/MU-TAOX52, MC/MU-GAOX02, MC/MU-GAOX12, MC/MU-GAOX72, MC/MU-GAOX82 | 11 бит | от 4 до 20 мА от 2,9 до 21,1 мА | ±0,35 % (у) | ±0,02 % (у)/°С |
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у), относительной (5) или абсолютной (А) погрешности | Пределы допускаемой дополнительной приведенной (у), относительной (5) или абсолютной (А) погрешности | |
| На входе | На выходе | |||
| АО (МС/ MU-PAOY22) совместно с терминальными панелями MC/MU-TAOY22, MC/MU-TAOY23, MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY52, MC/MU-TAOY53, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-THAO11, MC/MU-GHAO11, MC/MU-GHAO21 | 11 бит | от 4 до 20 мА от 2,9 до 21,1 мА | ±0,45 % (у) | ±0,025 % (у)/°С |
| Примечание - T - полная шкала измерений температуры, °С; Ти - измеренное значение температуры, °С | ||||
Таблица 5 - Измерительные каналы контроллеров С200/С300 (модули Chassis I/O Modules - Series A)
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | Температурный коэффициент | |
| На входе | На выходе | |||
| TC/TK-IAH061 | ±10,5 В от 0 от 5,25 В от 0 до 10,5 В | 15 бит + знак 16 бит 16 бит | ±0,1 % (у) | ±(2 мкВ+35 млн-1)/°С |
| от 0 до 21 мА | 16 бит | ±0,15 % (у) | ±(8 мкВ+45 млн-1)/°С | |
| TC/TK-OAH061 | 13 бит | от 0 до 21 мА | ±0,1 % (у) | ±(1 мкА+60 млн-1)/°С |
| TC/TK-OAV061 | 14 бит | ±10,5 В | ±0,1 % (у) | ±(60 мкВ+50 млн-1)/°С |
| TC/TK-OAV061 | ±10,5 В | 14 бит | ±0,1 % (у) | ±(60 мкВ+50 млн-1)/°С |
| TC/TK-IXL061 TC/TK-IXL062 | от -12 до 78 мВ от -12 до 30 мВ Термопары типа B, E, J, K, R, S, T, N, С | 16 бит | ±(0,001'-U+90) мкВ (А) ±(0,001'-U+42) мкВ (А) | ±(0,5 мкВ+65 млн-1)/°С |
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | Температурный коэффициент | |
| На входе | На выходе | |||
| TC/TK-IXR061 | от 1 до 487 Ом от 2 до 1000 Ом от 4 до 2000 Ом от 8 до 4020 Ом Т ермопреобразова тели сопротивления типов Pt 100, Pt 200, Pt 500, Pt1000 (W100=1,3 8 5; Wh>0=1,391); Ni 120 (W1oo=1,672); Ni 100, Ni 120, Ni 200, Ni 500 (W1oo=1,618); Cu 10 | 16 бит | ±0,1 % (у) | ±(10 мОм+50 млн-1)/°С |
| TC/TK -IAH161 | ±10,25 В от 0 до 5,125 В от 0 до 10,25 В | 16 бит | ±0,05 % (у) | ±(90 мкВ+15 млн-1)/°С |
| от 0 до 20,5 мА | ±0,15 % (у) | ±(0,36 мкА+20 млн-1)/°С | ||
| TC/TK-OAV031 | ±10,4 В | 16 бит | ±0,05 % (у) | ±(50 мкВ+25 млн-1)/°С |
| T C/TK-OAV 081 | ±10,4 В | 16 бит | ±0,05 % (у) | ±(50 мкВ+25 млн-1)/°С |
| T C/TK-OAV 081 | от 0 до 21 мА | 15 бит | ±0,05 % (у) | ±(0,1 мкА+50 млн-1)/°С |
| ±10,25 В от 0 до 5,125 В от 0 до 10,25 В | 16 бит | ±0,05 % (у) | ±(90 мкВ+15 млн-1)/°С | |
| от 0 до 21 мА | ±0,15 % (у) | ±0,3 % (у) | ||
| TC/TK-HAO081 | 16 бит 15 бит | ±10,4 В от 0 до 10,25 В | ±0,1 % (у) | ±(50 мкВ+20 млн-1)/°С |
| 15 бит | от 0 до 21 мА | ±0,15 % (у) | ±(0,2 мкА+30 млн-1)/°С | |
| TC/TK-MDP081 | от 0 до 35 В от 0 до 100 кГц | 32 бит | ±1 имп. (А) в рабочих условиях | |
| Примечание - U - полная шкала измерений напряжения, мВ | ||||
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | Температурный коэффициент | |
| На входе | На выходе | |||
| HLAI xC-PAIX01 xC-PAIX02 совместно с терминальными панелями xC-TAIX01 xC-TAIX11 xC-TAID01 xC-TAID11 xC-GAIX11 xC-GAIX21 | от 0,4 до 2 В от 0 до 5 В от 1 до 5 В | 16 бит | ±0,075 % (у) | ±0,0036 % (у)/°С |
| от 4 до 20 мА | ||||
| HLAI HART xC-PAIH01 xC-PAIH02 совместно с терминальными панелями xC-TAIX01 xC-TAIX11 xC-TAID01 xC-TAID11 xC-GAIX11 xC-GAIX21 | от 0,4 до 2 В от 0 до 5 В от 1 до 5 В | 16 бит | ±0,075 % (у) | ±0,0036 % (у)/°С |
| от 4 до 20 мА | ||||
| HLAI HART xC-PAIH51 совместно с терминальными панелями xC-TAIX51 xC-TAIX61 xC-GAIX11 xC-GAIX21 | от 4 до 20 мА | 16 бит | ±0,075 % (у) | ±0,0036 % (у)/°С |
| HLAI xC-PAIN01 совместно с терминальными панелями xC-TAIN01 xC-TAIN11 xC-GAIX11 xC-GAIX21 | от 4 до 20 мА | 16 бит | ±0,075 % (у) | ±0,0036 % (у)/°С |
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | Температурный коэффициент | |
| На входе | На выходе | |||
| xC-PUIO01 совместно с терминальными панелями xС-TUЮ01 xС-TUЮ11 xC-HUIO11 | ||||
| AI | от 0 до 20 мА от 4 до 20 мА | 16 бит | ±0,1 % (у) | ±0,002 % (y)/°C |
| AO | 12 бит | от 4 до 20 мА от 0 до 23 мА | ±0,5 % (у) | ±0,001 % (y)/°C |
| xC-PUIO31 совместно с терминальными панелями xС-TUЮ31 xС-TUЮ41 | ||||
| AI | от 0 до 20 мА от 4 до 20 мА | 16 бит | ±0,1 % (у) | ±0,0036 % (y)/°C |
| AO | 12 бит | от 4 до 20 мА от 2,9 до 21,1 мА | ±0,35 % (у) | ±0,007 % (y)/°C |
| Pulse Input xC-PPIX01 совместно с терминальными панелями xC-TPIX01 xC-TPIX11 | от 0 до 35 В от 0 до 100 кГц | 32 бит | ±1 имп. (А) в рабочих условиях | |
| AO HART xC-PAOH01 совместно с терминальными панелями xC-TAOX01 xC-TAOX11 xC-GAOX11 xC-GAOX21 | 14 бит | от 4 до 20 мА от 2,9 до 21,1 мА | ±0,35 % (у) | ±0,005 % (у)/ °С |
| AO xC-PAON01 совместно с терминальными панелями xC-TAON01 | 14 бит | от 4 до 20 мА от 2,9 до 21,1 мА | ±0,35 % (у) | ±0,005 % (у)/ °C |
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной | Температурный коэффициент | |
| На входе | На выходе | (А) погрешности | ||
| xC-TAON11 | ||||
| AO xC-PAOX01 совместно с терминальными панелями xC-TAOX01 xC-TAOX11 xC-GAOX11 xC-GAOX21 | 14 бит | от 4 до 20 мА от 2,9 до 21,1 мА | ±0,35 % (у) | ± 0,005 % (y)/°C |
| HLAO HART xC-PAOH51 совместно с терминальными панелями xC-TAOX51 xC-TAOX61 | 14 бит | от 4 до 20 мА от 2,9 до 21,1 мА | ±0,35 % (у) | ±0,005 % (у)/ °С |
| LLMUX | от -20 до 100 мВ | |||
| xC-PAIM01 (xC-AIM01) совместно с терминальными панелями MC -TAMR04 MC-ТАМТ04 MС-ТАМT14 | Термопары типа J: от -200 до +1200 °С K:от -100 до +1370°С E:от -200 до +1000°С T: от -230 до +400 °С В: от 100 до +1820 °С S: от 0 до +1700 °С R: от 0 до +1700 °С | |||
| Термопреобразователи сопротивления типа: Pt100 DIN (4376) от -180 до +800 °С, Pt 100 JIS (C-1604) от -180 до +650 °С, Ni 120 (Ed 7) от -45 до +315 °С; Cu 10 (SEER) от -20 до +250 °С | 14 бит | ±0,05 % (у) | ±20 млн-1 (А)/ °С | |
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | Температурный коэффициент | |
| На входе | На выходе | |||
| LLAI xC-PAIL51 совместно с терминальной панелью xC-TAIL51 | от -20 до 100 мВ | 14 бит | ±0,05 % (у) | ±20 млн-1 (А)/ °С |
| Термопары типа: J: от -200 до +1200 °С K:от -100 до +1370°С E:от -200 до +1000°С T: от -230 до +400 °С В: от 100 до +1820 °С S: от 0 до +1700 °С R: от 0 до +1700 °С | ||||
| Термопреобразователи сопротивления типа Pt 100 DIN (4376): от -180 до +800 °С Pt 100 JIS (C-1604): от -180 до +650 °С Ni 120 (Ed 7): от -45 до +315 °С Cu 10 (SEER): от -20 до +250 °С | ||||
| CC-PSV201 совместно с терминальной панелью CC-TSV211 | ||||
| AI | от 4 до 20 мА от 0,4 до 2 В от 0 до 5 В от 1 до 5 В | 16 бит | ±0,075 % (у) | ±0,0036 % (у)/ °С |
| AO | 14 бит | от 4 до 20 мА от 2,9 до 21,1 мА | ±0,35 % (у) | ±0,005 % (у)/ °С |
| CC-PSP401 совместно с терминальной панелью CC-TSP411 | ||||
| Импульсный вход | от 0 до 35 В от 0 до 100 кГц | 32 бит | ±1 имп. (А) в рабочих условиях | |
| AI | от 4 до 20 мА от 0,4 до 2 В от 0 до 5 В от 1 до 5 В | 16 бит | ±0,075 % (у) | ±0,0036 % (у)/ °С |
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | Температурный коэффициент | |
| На входе | На выходе | |||
| AO | 14 бит | от 4 до 20 мА от 2,9 до 21,1 мА | ±0,35 % (у) | ±0,005 % (у)/ °С |
Примечания
1 Погрешность модулей MC-TAMR04, MC-TAMT04, MC-TAMT14 указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±1 °С;
2 W100 - отношение сопротивления термопреобразователя сопротивления при 100 °С к сопротивлению при 0 °С;
3 В наименованиях модулей/терминальных панелей буква x обозначает тип модуля ввода-вывода:
С - модуль серии С (тип Mark I);
D - модуль серии С (тип Mark II)_
Таблица 7 - Измерительные каналы контроллеров С300 (серия 8)
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | Пределы допускаемой дополнительной приведенной (у) или абсолютной (А) погрешности | |
| На входе | На выходе | |||
| 8C-PAINA1 8U-PAINA1 8C-PAIHA1 8U-PAIHA1 | от 4 до 20 мА | 16 бит | ±0,075 % (у) | ±0,15 % (у) |
| 8C-PAIMA1 8U-PAIMA1 | от -20 до 100 мВ | 16 бит | ±0,05 % (у) | ±0,02 % (у)/10 °С |
| Термопары* типа J: от -200 до +1200 °С | ±0,7 °С (А) | |||
| К: от -100 до +1370 °С | ±1,0 °С (А) | |||
| Е: от -200 до +1000 °С | ±0,7 °С (А) | |||
| Т: от -230 до +400 °С | ±1,1 °С (А) | |||
| В: от +100 до +1820 °С | ±0,86 °С (А) | |||
| S: от 0 до +1700 °С | ±1,1 °С (А) | |||
| R: от 0 до +1700 °С | ±1,1 °С (А) | |||
| Термопреобразователи сопротивления типа Pt100: от -180 до +800 °С | ±0,44 °С (А) | |||
| 8C-PAIH54 8U-PAIH54 | от 1 до 5 В | 16 бит | ±0,075 % (у) | ±0,15 % (у) |
| от 4 до 20 мА | ||||
| 8C-PAONA1 8U-PAONA1 8C-PAOHA1 8U-PAOHA1 | 16 бит | от 4 до 20 мА | ±0,2 % (у) | ±0,3 % (у) |
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | Пределы допускаемой дополнительной приведенной (у) или абсолютной (А) погрешности | |
| На входе | На выходе | |||
| 8C-PDIPA1 8U-PDIPA1 | от 0 до 1 кГц | 32 бит | ±1 имп. (А) в рабочих условиях | |
| Примечание * - пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °С | ||||
Таблица 8 - Измерительные каналы контроллеров НС 900
| Модуль | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной | |
| На входе | На выходе | (А) погрешности | |
| Термопары типа В: от -18 до +41 °С | не нормируется | ||
| от +41 до +66 °С | 15 бит | ±30,6 °С (А) | |
| от +66 до +260 °С | ±16,7 °С (А) | ||
| от +260 до +538 °С | ±4,5 °С (А) | ||
| от +538 до +1815 °С | ±2,3 °С (А) | ||
| Термопары типа Е: от -270 до -130 °С | 15 бит | ±14 °С (А) | |
| от -130 до +1000 °С | ±1,3 °С (А) | ||
| от -129 до +593 °С | ±1,2 °С (А) | ||
| Термопары типа J: от -18 до +871 °С | 15 бит | ±0,6 °С (А) | |
| от -7 до +410 °С | ±0,5 °С (А) | ||
| к к к к | Термопары типа К: от -18 до +1316°С | 15 бит | ±1,2 °С (А) |
| от -29 до +538 °С | ±0,8 °С (А) | ||
| о < о о | от -18 до +982 °С | ±1,8 °С (А) | |
| Термопары типа N: от -18 до +1300°С | 15 бит | ±1,2 °С (А) | |
| от -18 до +800 °С | ±0,9 °С (А) | ||
| Термопары типа R: от -18 до +260 °С | 15 бит | ±2,8 °С (А) | |
| от +260 до +1704 °С | ±1,2 °С (А) | ||
| Термопары типа S: от -18 до +260 °С | 15 бит | ±2,5 °С (А) | |
| от +260 до +1704 °С | ±2,2 °С (А) | ||
| Термопары типа T: от -184 до +371°С | 15 бит | ±1,2 °С (А) | |
| от -129 до +260 °С | ±0,5 °С (А) | ||
| Термопары типа С: от -18 до +316 °С | 15 бит | ±2 °С (А) | |
| от +316 до +1982 °С | ±1,7 °С (А) | ||
| от +1982 до +2316 °С | ±2 °С (А) | ||
| Модуль | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | |
| На входе | На выходе | ||
| от -18 до +1227°С | ±1,4 °С (А) | ||
| Термопреобразователи сопротивления типа Platine: от -70 от +750 °С | 15 бит | ±1,7 °С (А) | |
| от 0 до +1380 °С | ±0,8 °С (А) | ||
| Термопреобразователи сопротивления типа Pt100: от -184 до +816°С | 15 бит | ±1 °С (А) | |
| от -184 до +649°С | ±0,8 °С (А) | ||
| от -184 до +149°С | ±0,3 °С (А) | ||
| Термопреобразователи сопротивления типа Pt500:от -184 до +649°С | 15 бит | ±0,5 °С (А) | |
| Термопреобразователи сопротивления типа Pt 1000: от -40 до +260°С | 15 бит | ±0,4 °С (А) | |
| Термопреобразователи сопротивления типа Pt 100 J: от -200 до +500 °С | 15 бит | ±0,7 °С (А) | |
| от -18 до +100 °С | ±0,3 °С (А) | ||
| Термопреобразователи сопротивления типа Cu 10: от -20 до +250 °С | 15 бит | ±1 °С (А) | |
| от 0 до 200 Ом | 15 бит | ±0,4 Ом (А) | |
| от 0 до 500 Ом | 15 бит | ±1 Ом (А) | |
| от 0 до 1000 Ом | 15 бит | ±2 Ом (А) | |
| от 0 до 2000 Ом | 15 бит | ±4 Ом (А) | |
| от 0 до 4000 Ом | 15 бит | ±8 Ом (А) | |
| от 0 до 20 мА | 15 бит | ±0,2 % (у) | |
| от 4 до 20 мА | |||
| от 0 до 10 мВ | 15 бит | ±0,17 % (у) | |
| от 0 до 50 мВ | 15 бит | ±0,1 % (у) | |
| от 0 до 100 мВ | |||
| ±10 мВ | 15 бит | ±0,2 % (у) | |
| ±50 мВ | 15 бит | ±0,1 % (у) | |
| ±100 мВ | |||
| ±500 мВ | |||
| от 1 до 5 В | 15 бит | ±0,1 % (у) | |
| от 0 до 2 В | |||
| от 0 до 5 В | |||
| от 0 до 10 В | ±0,2 % (у) | ||
| ±1 В | 15 бит | ±0,1 % (у) | |
| ±2 В | |||
| ±5 В | |||
| Модуль | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | |
| На входе | На выходе | ||
| ±10 В | ±0,2 % (у) | ||
| от -30 - 510 мВ | 15 бит | ±0,1 % (у) | |
| от 0 до 1250 мВ | |||
| 900A16-xxxx | от 0 до 20 мА | 15 бит | ±0,15 % (у) |
| от 4 до 20 мА | |||
| ±1 В | 15 бит | ±0,1 % (у) | |
| ±2 В | |||
| ±5 В | |||
| ±10 В | |||
| 900B01-xxxx 900B08-xxxx 900B16-xxxx | 15 бит | от 0 до 20 мА от 4 до 20 мА | ±0,1 % (у) |
| Примечания 1 Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °С. 2 В наименованиях модулей буквы xxxx обозначают версию модулей: - 900A16-xxxx (0001 или 0101) - 900A01-xxxx (0102 или 0202) - 900B01-xxxx (0201 или 0301) - 900B08-xxxx (0001 или 0202) - 900B16-xxxx (0001 или 0202) | |||
| Таблица 9 - Изме | рительные каналы контроллеров ControlEdge PLC | |||
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) погрешности | Т емпературный коэффициент | |
| На входе | На выходе | |||
| 900U01-0100 AI | от 0 до 20 мА от 4 до 20 мА | 16 бит | ±0,1 % | ±0,006 %/°С |
| 900U01-0100 AO | 12 бит | от 0 до 20 мА от 4 до 20 мА | ±0,5 % | ±0,002 %/°С |
Таблица 10 - Измерительные каналы контроллеров MasterLogic 200/200R
| Модуль | Диапазон сигналов | Пределы допускаемой основной приведенной (у) погрешности | Пределы допускаемой дополнительной приведенной (у) погрешности | |
| На входе | На выходе | |||
| 2MLF-AV8A | от 1 до 5 В | 14 бит | ±0,2 % | ±0,3 % |
| от 0 до 5 В | ||||
| от 0 до 10 В | ||||
| ±10 В | ||||
| 2MLF-AC8A | от 0 до 20 мА | 14 бит | ||
| Модуль | Диапазон сигналов | Пределы допускаемой основной приведенной (у) погрешности | Пределы допускаемой дополнительной приведенной (у) погрешности | |
| На входе | На выходе | |||
| от 4 до 20 мА | ||||
| 2MLF-AD16A | от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В от 0 до 20 мА от 4 до 20 мА | 14 бит | ||
| 2MLF-AD4S | от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В от 0 до 20 мА от 4 до 20 мА | 16 бит | ±0,05 % | ±40 млн-1/ °С |
| 2MLF-AC4H | от 0 до 20 мА от 4 до 20 мА | 16 бит | ±0,1 % | ±0,25 % |
| 2MLF-TC4S | Термопары типа J, E, K, R, S, N, T, C, B (с поддиапазонами) | 16 бит | ±0,1 % * | ±100 млн-1/ °С |
| 2MLF-RD4A 2MLF-RD8A | Т ермопреобразо-ватели сопротивления Pt100: от -200 до +850 °С JPt100: от -200 до +640 °С | 16 бит | ±0,2 % | ±0,3 % |
| 2MLF-DV4A 2MLF-DV8A | 14 бит | от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В | ±0,2 % | ±0,3 % |
| 2MLF-DC4A 2MLF-DC8A | 14 бит | от 0 до 20 мА от 4 до 20 мА | ±0,2 % | ±0,3 % |
| 2MLF-DC4S | 14 бит | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,3 % |
| 2MLF-DC4H | 14 бит | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,3 % |
| Примечание * - Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±1 °С | ||||
| Модуль | Диапазон сигналов | Пределы допускаемой основной приведенной (у) погрешности | Пределы допускаемой дополнительной приведенной (у) погрешности | |
| На входе | На выходе | |||
| MLF-AD04C | от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В | 14 бит | ±0,2 % | ±0,3 % |
| MLF-RD04A | Термопреобразователи сопротивления типа Pt100: от -200 до +600 °С JPt100: от -200 до +600 °С | 12 бит | ±0,3 % | ±0,5 % |
| MLF-TC04S | Термопары типа J, K, R, T (с поддиапазонами) | 16 бит | ±0,2 % * | ±100 млн-1/ °С |
| MLO-AD02A MLO-AH02A | от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | 12 бит | ±0,1 % в рабочих условиях | |
| MLO-RD01A | Термопреобразователи сопротивления типа Pt100: от -200 до +600 °С JPt100: от -200 до +600 °С | 13 бит | ±0,1 % в рабочих условиях | |
| MLO-TC02A | Термопары типа J, K | 16 бит | ±0,1 % в рабочих условиях | |
| MLF-AD04A MLF-AD08A MLF-AH04A | от 1 до 5 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | 12 бит | ±0,5 % в рабочих условиях | |
| MPL-DV4C | от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В | 13 бит | ±0,3 % в рабочих условиях | |
| MPL-DC4C | от 0 до 20 мА от 4 до 20 мА | 13 бит | ±0,3 % | ± 0,4 % |
| MLO-AH02A MLO-DA02A | 12 бит | от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | ±0,1 % в рабочих условиях | |
| MLF-DV04A MLF-AH04A | 12 бит | от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В | ±0,5 % в рабочих условиях | |
| MLF-DC04A MLF-AH04A | 12 бит | от 0 до 20 мА от 4 до 20 мА | ±0,5 % в рабочих условиях | |
| MLF-DV04C | 14 бит | от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В | ±0,2 % | ±0,3 % |
| MLF-DC04C | 14 бит | от 0 до 20 мА от 4 до 20 мА | ±0,2 % | ±0,3 % |
| Модуль | Диапазон сигналов | Пределы допускаемой основной приведенной (у) погрешности | Пределы допускаемой дополнительной приведенной (у) погрешности | |
| На входе | На выходе | |||
| MPL-AV8C | 13 бит | от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В | ±0,3 % в рабочих условиях | |
| MPL-AC8C | 13 бит | от 0 до 20 мА от 4 до 20 мА | ±0,3 % в рабочих условиях | |
| Примечание * - Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±1 °С | ||||
| Таблица 12 - Измерительные каналы контроллеров ' | RTU2020 | |||
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности | Пределы допускаемой дополнительной приведенной (у) или абсолютной (А) погрешности | |
| На входе | На выходе | |||
| RTU2020 AI | от 1 до 5 В | 16 бит | ±0,1 % (у) | ±0,2 % (у) |
| от 4 до 20 мА | ||||
| RTU2020 AO | 12 бит | от 4 до 20 мА | ±0,2 % (у) | ±0,3 % (у) |
| RTU2020 PI | от 0 до 10 кГц | 32 бит | ±1 имп. (А) в рабочих условиях | |
Таблица 13 - Измерительные каналы контроллеров RC500 RTU
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) погрешности | Т емпературный коэффициент | |
| На входе | На выходе | |||
| RC-EIO232AIM-D RC-EIO232AIV-D RC-EIO2AIAO-D | от 0 до 10 В | 16 бит | ±0,1 % | ±50 млн-1/°С |
| от 4 до 20 мА | ||||
| RC-EIO28AOM-D RC-EIO2AIAO-D | 16 бит | от 4 до 20 мА | ±0,2 % | ±50 млн-1/°С |
Таблица 14 - Измерительные каналы контроллеров OneWireless XYR6000 I/O Modules (беспроводные модули, устанавливаемые на удаленных участках производства)_
| Модули | Диапазон сигналов | Пределы допускаемой основной приведенной (у) погрешности | Т емпературный коэффициент | |
| На входе | На выходе | |||
| STIW600 | от 0 до 5 В от 1 до 5 В от 0 до 20 мА от 4 до 20 мА | 16 бит | ±0,1 % | ±0,1 %/°С |
| STUW700 STUW701 | от 0 до 20 мА от 4 до 20 мА | 16 бит | ±0,1 % | ±0,1 %/°С |
Пределы допускаемой основной приведенной (у) погрешности
Т емпературный коэффициент
На входе
На выходе
от 0 до 10 мВ от 0 до 50 мВ от 0 до 100 мВ
16 бит
±0,1 %/°С
±0,1 %
Термопары типа R: от -18 до +1704 оС S: от -18... +1704 оС B от -18 до +1816 оС J от -18 до +871 оС T от -184 до +371 оС Eот -270 до +1000оС Kот -18 до +18160С N от -18 до +1300оС
16 бит
±0,1 %/°С
±0,1 %
STTW400
STTW401
от 0 до 10 мВ от 0 до 50 мВ от 0 до 100 мВ
16 бит
±0,1 %/°С
±0,1 %
от 0 до 100 Ом от 0 до 200 Ом от 0 до 500 Ом от 0 до 1000 Ом
16 бит
±0,1 %/°С
±0,1 %
Термопары типа R: от -18 до +1704 оС S:от-18 до +1704оС B от -18 до +1816 оС J от -18 до +871 оС T от -184 до +371 оС Eот -270 до +1000оС Kот -18 до +18160С N от -18 до +1300оС
16 бит
±0,1 %/°С
±0,1 %
Т ермопреобразователи сопротивления типа Pt100: от -184 до +649 0С Pt200: от -184 до +649 0С Pt500: от -184 до +649 оС
16 бит
±0,1 %/°С
±0,1 %
Примечания
1 Модули STIW600, STUW700, STUW701, STTW400, STTW401 используются совместно с точками доступа Cisco Aironet 1552S Access Point, FDAP1, FDAP2 и менеджером сети WDMX.
2 Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °С.
3 Номинальные статистические характеристики преобразователей термоэлектрических (термопар) типов: R, S, J, T, Е, К, N, L - по ГОСТ Р 8.585-2001.
4 Номинальные статистические характеристики термопреобразователей сопротивления типов: Pt100, Pt200, Pt500 - по ГОСТ 6651-2009
Таблица 15 - Характеристики измерительных преобразователей (барьеров искрозащиты) систем измерительно-управляющих ExperionPKS, ExperionHS, Plan^i'uise by Experion_
| Тип измерительного преобразователя | Диапазон сигналов | Пределы допускаемой основной абсолютной погрешности (по входу) | Температурный коэффициент | |
| На входе | На выходе | |||
| Серия MTL45xx, серия MTL55xx (рег. № 6328216; № 39587-08; № 39587-14) | от 4 до 20 мА | от 4 до 20 мА | ±15 мкА | ±0,8 мкА/°С |
| от 10 до 400 Ом от 0 до 1000 Ом Термопреобразователи сопротивления: Pt100, 100П, 50М, 100М, Pt500, Pt1000, Ni500, Ni1000 | от 4 до 20 мА | ±80 мОм | ±7 мОм/°С | |
| от 3 до 150 мВ, Термопары: B, E, J, K, N, R, T, L | от 4 до 20 мА | ±15 мкВ или ±0,0005 •U (большее значение) | ±0,00003'-Ш°С | |
| Примечание - U - измеренное значение напряжения, мВ | ||||
Примечание - Пределы допускаемой погрешности ИК системы, состоящего из измерительного преобразователя (таблица 15) и модуля (таблицы 2 - 14) по модулю равны сумме модулей пределов погрешности измерительного преобразователя и модуля.
За нормирующее значение при определении приведенной погрешности принимается полная шкала.
Рабочие условия применения: температура окружающего воздуха:
- для контроллеров противоаварийной защиты FSC, контроллеров HPM, модулей I/O Modules - Series C от 0 до +50 °С;
- для модулей Chassis I/O Modules - Series A, для контроллеров НС 900 от 0 до +60 °С;
- для модулей контроллеров MasterLogic от 0 до +55 °С;
- для модулей RC500, RTU2020 от -40 до +75 °C;
- для модулей серии OneWireless XYR6000 I/O Modules: от -40 °С до +85 °С. Относительная влажность от 5 до 95 % без конденсации влаги, от 10 до 90 %
(без конденсации при температуре более +40 °С).
Напряжение питания, габаритные размеры и масса - в зависимости от конфигурации системы.
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 16 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительно-управляющая ExperionPKS, ExperionHS, Plan^i'uise by Experion (комплектация по заказу) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки: калибратор универсальный Fluke 9100 (рег. № 25985-09); вольтметр универсальный В7-78/1 (рег. № 52147-12); генератор сигналов специальной формы AFG-73051 (рег. № 53065-13); частотомер электронно-счетный 53131A (рег. № 26211-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам измерительно-управляющим ExperionPKS, ExperionHS, Р1ап1:Сгш8е by Experion
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
| Зарегистрировано поверок | 1118 |
| Поверителей | 27 |
| Актуальность данных | 22.11.2024 |
