Уровнемеры BNA, 67041-17

Назначение

Уровнемеры BNA предназначены для измерений уровня и уровня раздела фаз жидкостей в резервуарах.

Описание

Работа уровнемеров основана на принципе измерений уровня жидких сред в резервуарах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке соответственно изменению уровня жидких сред.

Направляющая трубка соединяется с резервуаром с помощью фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубке и резервуаре. В трубку помещен поплавок, который, посредством установленного в него магнита, передает информацию об уровне на электронный преобразователь и индикатор.

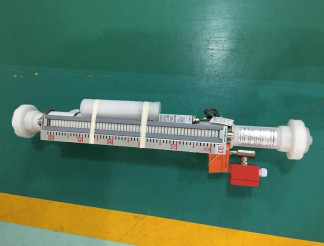

Уровнемеры BNA состоят из следующих функциональных блоков:

-    выносной направляющей трубки, оснащённой поплавком;

-    стеклянного индикатора с магнитными флажками или магнитным указателем;

-    электронного преобразователя для передачи измеренной информации.

Электронный преобразователь состоит из трубки, с расположенной внутри по всей длине

сенсорной платой с линейкой из герконов с сопротивлениями. Магнит воздействует, посредством магнитного поля, на установленные герконы. Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал.

Преобразователь сигналов измеряет сопротивление электронной платы и преобразует полученную информацию в выходной сигнал.

Индикатор состоит из металлического профиля с трубкой, внутри которой расположены магнитные «флажки» или плавающий магнитный указатель, и шкалы, закрепленной на профиле неразъемным способом. При изменении уровня, поплавок воздействует на «флажки» или на плавающий магнитный указатель, заставляя их изменять свое положение в соответствии с уровнем. Значение уровня определяется визуально, по шкале, закрепленной на индикаторе.

Магнит также воздействует на установленные предельные выключатели для сигнализации

о предельных значениях уровня рабочей среды.

Опционально уровнемеры могут быть снабжены предельными выключателями и электронными преобразователями уровня, формирующими информацию по выходным сигналам от 4 до 20 мА + HART.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на корпус уровнемеров методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3

Сведения о методах измерений

приведены в эксплуатационном документе.

Поверка

осуществляется по документу МП 208-020-2016 «ГСИ. Уровнемеры BNA. Методика поверки», утвержденному ФГУП «ВНИИМС» «18» октября 2016 г.

Основные средства поверки:

-    рулетка измерительная, 2-й класс точности, ГОСТ 7502-98,

-    калибратор токовой петли FLUKE 705 (регистрационный № 29194-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.

Нормативные документы

Техническая документация изготовителя
