| Номер в госреестре | 67042-17 |
| Наименование СИ | Аппаратура измерения параметров вибрации многоканальная |
| Обозначение типа СИ | VC-6000 |
| Изготовитель | "Brüel & Kjær Vibro GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 22.03.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура измерения параметров вибрации многоканальная VC-6000 (далее -аппаратура) предназначена для непрерывного измерения параметров вибрации (виброускорения, виброскорости, виброперемещения), перемещения (относительного смещения), частоты вращения и унифицированных сигналов по току и напряжению.
Принцип работы аппаратуры измерения параметров вибрации многоканальной VC-6000 основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками), а так же выдачи управляющего сигнала в систему АСУ ТП.
Аппаратура представляет собой электронное устройство с измерительными каналами для подключения акселерометров различных типов, преобразователей виброскорости, преобразователей перемещения (относительного смещения), преобразователей частоты вращения, каналами измерения унифицированных сигналов по току и напряжению и каналом обработки дискретных сигналов. Аппаратура обеспечивает возможность питания подключаемых преобразователей стабилизированным напряжением минус 24 В постоянного тока.
Аппаратура измеряет среднее квадратическое значение (СКЗ), пиковое значение, размах виброускорения и виброскорости, размах перемещения, максимальное отклонение вала от среднего положения, максимальный размах перемещения по осям X и Y, частоту вращения и фазу.
Аппаратура представляет собой стойку шасси с модулями переменного состава. Стойки шасси выпускаются в двух модификациях. Шасси RC-600 компонуется модулем источника питания PS-615, модулем связи и коммутации CI-620 и модулями измерения SM-610-XXX. В шасси RC-610 могут устанавливаться до шести модулей SM-610-XXX.
Модули SM-610-XXX осуществляют непрерывный сбор аналоговых и дискретных данных, их обработку, выдачу результатов измерений в аналоговой и цифровой форме, а так же управление реле формирования предупредительных и аварийных сигналов. Модули имеют до двенадцати входных и двенадцати выходных каналов и позволяют обрабатывать в реальном времени сигналы, поступающие по каналам измерений, контролировать их с учетом аварийных пределов, управлять сигнализацией с помощью встроенных реле. Каждый канал модуля работает независимо от других каналов. В соответствии с реализованными функциональными возможностями входных/выходных каналов модулю присваивается трехзначный идентификационный номер по системе обозначений изготовителя, например "132", "A02" и т.п., который может указываться в обозначении типа модуля (например: SM-610-132 или SM-610^02 и т.п.). Помимо каналов обработки аналоговых сигналов, в модуле всегда имеется минимум один канал обработки дискретных сигналов.
Аппаратура имеет возможность программирования коэффициентов преобразования подключаемых первичных преобразователей. Подключение к аппаратуре преобразователей со встроенной электроникой (типа IEPE и аналогичных) и пьезоэлектрических акселерометров допускается через специальные усилители-преобразователи.
Электропитание осуществляется через модуль источника питания PS-615 переменным напряжением от 90 до 265 В (частотой от 47 до 63 Гц) или постоянным напряжением от 21,6 до 52,8 В. Аппаратура осуществляет питание подключаемых преобразователей и внешних предусилителей.
Наличие интерфейсов (RS-232, RS-485, LAN) служит для подключения к персональным компьютерам различного исполнения.

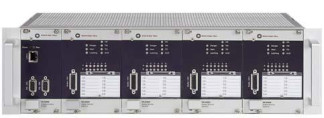

Внешний вид аппаратуры измерения параметров вибрации многоканальной VC-6000 приведен на рисунке 1. Идентификационная табличка приведена на рисунке 2.
Программное обеспечение (далее ПО) предназначено для управления аппаратурой, сбора, обработки и отображение результатов измерений. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- реализован механизм защиты ПО от несанкционированного доступа.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
| Наименование программного обеспечения | Идентификационное наименование ПО | Номер версии ПО (идентификационный номер) | Цифровой идентификатор ПО |
| Safety Monitoring Workstation | Compass 6000 | не ниже 3.6.39625 | - |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| 1 Канал измерения абсолютной вибрации | |
| Диапазон измерения виброускорения*, м/с2 | от 1 до 800 |
| Диапазон измерения виброскорости*, мм/с | от 1 до 100 |
| Диапазон рабочих частот, Гц | от 1 до 10000 |
| Пределы допускаемой относительной погрешности измерения виброускорения и виброскорости в диапазоне частот от 10 до 1000 Гц, % | ±1 |
| Пределы допускаемой относительной погрешности измерения виброускорения и виброскорости в диапазоне частот от 1 до 10000 Гц, дБ | ±1 |
| Диапазон входного напряжения, В | от -21,5 до -1 |
| 2 Канал измерения относительной вибрации | |
| Диапазон измерения виброперемещения (размах)*, мкм | от 1 до 2000 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Пределы допускаемой относительной погрешности измерения виброперемещения (размах) в диапазоне рабочих частот, % | ±1 |
| Диапазон измерения относительного смещения*, мкм | от 1 до 2000 |
| Пределы допускаемой относительной погрешности измерения относительного смещения, % | ±1 |
| Диапазон входного напряжения, В | от -21,5 до -1 |
| 3 Канал измерения частоты входного сигнала | |
| Диапазон измерения частоты входного сигнала, Гц | от 0,1 до 8333 |
| Диапазон отображения частоты вращения, об/мин | от 5 до 500000 |
| Пределы допускаемой относительной погрешности измерения частоты входного сигнала, % | ±0,1 |
| 4 Канал измерения общего назначения | |
| Диапазон измерения входного напряжения постоянного и переменного тока, В | ±9 |
| Диапазон рабочих частот, Гц | от 0,1 до 20000 |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного и переменного тока в диапазоне рабочих частот, % | ±1 |
| Диапазон измерения постоянного тока, мА | от 0,1 до +20 |
| Пределы допускаемой относительной погрешности измерения постоянного тока, % | ±1 |
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих температур, °С | от 0 до +65 |
| Габаритные размеры, мм (длина ^ширина х высота), | |
| не более: | |
| шасси RC-600 | 133x483x325 |
| шасси RC-610 | 133x483x280 |
| модуль PS-615/0 | 71x128,4x295 |
| модуль PS-615/1 | 71x128,4x232 |
| модуль CI-620 | 40x128,4x295 |
| модуль SM-610-XXX | 100x128,4x295 |
| Масса, кг, не более: | |
| шасси RC-600 (без модулей) | 5 |
| шасси RC-610 (без модулей) | 4 |
| модуль PS-615 | 1,8 |
| модуль CI-620 | 1 |
| модуль SM-610-XXX | 1,8 |
* Диапазоны измерений приведены для значения коэффициента преобразования:
10 мВ/(мс-2) - для режима измерения виброускорения;
100 мВ/(ммс-1) - для режима измерения виброскорости;
8 мВ/мкм - для режима измерения виброперемещения и режима измерения относительного смещения.
наносится на стойку шасси методом наклейки и на документацию типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Аппаратура измерения параметров вибрации многоканальная VC-6000 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 204/3-12-2016 | 1 экз. |
осуществляется по документу МП 204/3-12-2016 «Аппаратура измерения параметров вибрации многоканальная VC-6000. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 октября 2016 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р № 33921-07); калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на стойку шасси методом наклейки.
приведены в эксплуатационном документе.
Техническая документация фирмы «Brnel & Kj^r Vibro GmbH», Германия
| Зарегистрировано поверок | 148 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
