| Номер в госреестре | 67044-17 |
| Наименование СИ | Установки для определения массы газа в баллонах |
| Обозначение типа СИ | GCS-1, GWS-10, GFU08-W(-C) |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 22.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для определения массы газа в баллонах GCS-1, GWS-10, GFU08-W(-C) (далее -установки) предназначены для статического измерения массы газа, заправляемого в баллоны, при технологических операциях.
Принцип действия установок основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчика), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал поступает в терминал, где преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей терминала.
Конструктивно установки модификаций GCS-1 состоят из основания, грузоприемного устройства, в состав которого входит тензорезисторный весоизмерительный датчик и грузоприемная платформа, и терминала DI30. На задней части платформы расположен вывод многожильного кабеля для подключения источника питания и терминала DI30. Терминал DI30 является выносным элементом. Конструктивно он изготавливается в корпусе для монтажа на стену или в корпусе, встроенном в панель.
Установки модификаций GWS-10 состоят из основания, грузоприемного устройства (ГПУ), включающего в свой состав тензорезисторный весоизмерительный датчик, и терминала (с аналого-цифровым преобразователем), размещенного на складной раме, крепящейся к основанию. Питание установок осуществляется от встроенного аккумулятора.
Установки модификаций GFU08-W и GFU08^ встроены в тележку для заправки газовых баллонов элегазом.
Установки выпускаются в различных модификациях, отличающихся диапазонами и погрешностями измерений, а также массой и габаритными размерами.

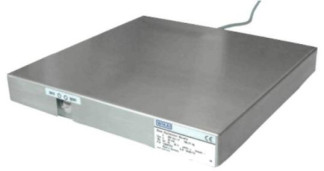

Внешний вид установок для определения массы газа в баллонах GCS-1, GWS-10, GFU08-W(-C) показан на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунках 2 - 4. Пломбировка осуществляется нанесением на поверхность корпуса специальной наклейки, которая разрушается при попытке удалить ее или вскрыть корпус.
г)
а) модификация GCS-1 с терминалом DI30 различных исполнений; б) модификация GWS-10; в) модификация GFU08-W; г) модификация GFU08-C Рисунок 1 - Внешний вид установок для определения массы газа в баллонах GCS-1,
Программное обеспечение (далее - ПО) установок является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора установок при их включении или на маркировочной табличке установки.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | GCS-1 | GWS-10 GFU08-W(-C) |
| Номер версии (идентификационный номер ПО) | не ниже v0.6 | не ниже 04.02.00 |
| Цифровой идентификатор ПО | - | |
Основные метрологические и технические характеристики установок приведены в таблицах 2, 3.
| Модификация | Диапазон измерения массы, кг | Пределы допускаемой основной абсолютной погрешности измерения массы, г | Пределы допускаемой основной приведенной к верхнему значению диапазона погрешности измерения массы, % | Пределы дополнительной приведенной к верхнему значению диапазона погрешности измерения массы, % на каждые 10 °С |
| GCS-1 | от 0,01 до 27,22 | ±70 | ±0,25 | ±0,05 |
| от 0,01 до 45,36 | ±113 | |||
| от 0,1 до 136,1 | ±381 | ±0,28 | ||
| GWS-10 | от 0,001 до 150 | ±30 | ±0,02 | ±0,01 |
| GFU08-W; GFU08-C | от 0,001 до 125 | ±25 (±10 по специальному заказу) | ±0,02 (±0,008 по специальному заказу) | ±0,01 |
| от 0,001 до 150 | ±30(±12 по специальному заказу) |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики | ||
| GCS-1 | GWS-10 | GFU08-W(-C) | |
| Предельная нагрузка, % от верхнего предела диапазона измерений | 425lj 3002) 2503) | 100 | 1604) 1355) |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более | от -20 до 50 90 | от -10 до 40 90 | от -10 до 50 90 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 20±5 от 45 до 75 | 20±5 от 45 до 75 | 20±5 от 45 до 75 |
| Напряжение питания, В: - постоянного тока - переменного тока частотой 50/60 Гц | от 14 до 30 | от 110 до 240 | от 110 до 240 |
| Потребляемая мощность, В • А, не более | 1 | 65 | 80 |
| Г абаритные размеры ГПУ , мм, не более | 235x235 | 265x260 | 540x634 |
| Масса, кг, не более | 6 | 17 | 37 |
| Средний срок службы, лет, не менее | 15 | ||
| Наработка на отказ, ч, не менее | 25000 | ||
| Примечания 1) для диапазона измерения массы от 0,01 до 27,22 кг; 2) для диапазона измерения массы от 0,01 до 45,36 кг; 3) для диапазона измерения массы от 0,1 до 136,1 кг; 4) для диапазона измерения массы от 0,001 до 125 кг; 5) для диапазона измерения массы от 0,001 до 150 кг. | |||
наносится на титульный лист руководства по эксплуатации типографским способом, а также на маркировочную табличку, расположенную на корпусе установок.
Таблица 4 - Комплектность средства измерений
| Наименование и условное обозначение | Кол. |
| Установка (модификация по заказу) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 67044-17 «Установки для определения массы газа в баллонах GCS-1, GWS-10, GFU08-W(-C). Методика поверки», утверждённому ООО «ИЦРМ» 17.02.2017 г. Основные средства поверки:
Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири класса точности М1 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска каучукового клейма наносится на лицевую панель индикатора, как показано на рисунках 2 - 4, или в свидетельство о поверке.
отсутствуют.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Г ермания
