| Номер в госреестре | 67048-17 |
| Наименование СИ | Комплекс измерительно-вычислительный |
| Обозначение типа СИ | КИНЕФ-АСУТП 6 |
| Изготовитель | ООО "ПО "Киришинефтеоргсинтез" (КИНЕФ), г.Кириши |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Комплекс измерительно-вычислительный КИНЕФ-АСУТП 6 (далее - ИВК КИНЕФ-АСУТП 6) предназначен для измерений электрического сопротивления, постоянного тока и напряжения постоянного тока.
Конструкция ИВК КИНЕФ-АСУТП 6 является трёхуровневой с иерархической распределенной обработкой информации:
1-й уровень:
- промежуточные измерительные преобразователи с встроенными барьерами искрозащиты;
- измерительные модули ввода/вывода;
2-й уровень:
- контроллеры;
3-й уровень:
- рабочие станции операторов, укомплектованные IBM-совместимыми промышленными компьютерами.
Принцип действия ИВК КИНЕФ-АСУТП 6 при получении информации о состоянии объекта управления состоит в следующем: электрические сигналы, несущие информацию об измеряемых величинах, поступают на вход простого измерительного канала, образованного последовательно соединёнными компонентами: промежуточными измерительными преобразователями, модулями ввода (аналого-цифровыми преобразователями) и контроллером С300. С помощью программного обеспечения контроллера С300 выходной цифровой код модулей вывода преобразуется как в значения измеряемых величин, так и в их относительные значения (в диапазоне от 0 до 100 % от верхнего предела измерений), которые передаются в рабочие станции операторов и выводятся на мнемосхемы мониторов.
Принцип действия ИВК КИНЕФ-АСУТП 6 при формировании воздействий на объект управления состоит в следующем: цифровые коды, поступающие с выхода контроллера С300, с помощью модулей вывода преобразуются в сигналы управления исполнительными механизмами в виде унифицированных сигналов постоянного тока в диапазоне 4-20 мА.
ИВК КИНЕФ-АСУТП 6 находиться на установке ЭЛОУ-АТ-6 и имеет 2464 измерительных каналов.

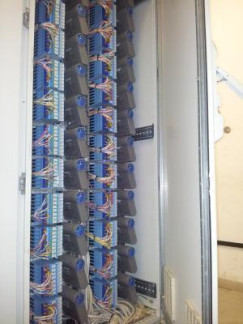

Фотографии шкафов, в которых размещаются 1-й и 2-й уровни, представлены на рисунке 1.
В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается пломба на дверцу шкафа.
Рисунок 1
Пломбирование комплекса измерительно-вычислительного КИНЕФ-АСУТП 6 не предусмотрено.
Программное обеспечение (ПО) ИВК КИНЕФ-АСУТП 6 обеспечивает выполнение следующих функций:
- измерение и контроль параметров процесса;
- предупредительную и аварийную сигнализацию при выходе технологических параметров за установленные границы и при обнаружении неисправностей оборудования;
- выработку сигналов управления технологическим процессом в реальном масштабе времени;
- противоаварийную защиту оборудования установки;
- представление технологической и системной информации;
- накопление, регистрацию и хранение поступающей информации;
- самодиагностику функционирования ПО;
- автоматическое составление отчетов и рабочих (режимных) листов;
- вывод данных на печать;
- пересчёт результатов измерений выраженных в относительных значениях (в диапазоне от 0 до 100 % от верхнего предела измерений) в значения физических величин.
ПО включает в себя два уровня:
- низкий (встроенное ПО контроллеров и модулей ввода/вывода);
- высокий (ПО компьютеров рабочих станций).
Всё ПО является метрологически значимым.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Honeywell Experion |
| Номер версии (идентификационный номер ПО) | не ниже Release 431.1 |
| Цифровой идентификатор ПО | - |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Состав и характеристики ИК
| Состав ИК | Характеристики ИК | ||||
| Промежуточный преобразователь | Модуль ввода/вывода | Контрол лер | Диапазон входных (выходных) сигнало | Пределы допускаемой приведённой погрешности | |
| ИК вывода силы постоянного тока | |||||
| Преобразователь измерительный MTL 4046P | Модуль вывода аналогового сигнала CC-PAOH01 | С300 | от 4 до 20 мА | ±0,5 % | |
| ИК ввода силы постоянного тока | |||||
| Преобразователь измерительный MTL4041B MTL4541 | Модуль ввода аналогового сигнала CC-PAIH01 | С300 | от 4 до 20 мА | ±0,2 % | |
| Преобразователь измерительный Stahl9164/13 -22-09 | Модуль ввода аналогового сигнала Stahl 9461/12-08-1 | Контроллер процессов Stahl 9440/15-01 11 | С300 с модулем Profibus CC-IP0101 | ||
| ИК ввода сигналов от внешних термопар, номинальные статические характеристики преобразования которых регламентированы ГОСТ Р 8.585 | |||||
| Преобразователь измерительный MTL 4073 | Модуль ввода аналогового сигнала CC-PAIH01 | С300 | от -50 до +1100 оС (К) соответственно от -1,889 до +45,119 мВ от -50 до +800 оС (L) соответственно от -3,005 до +66,466 мВ | ±(0,15 %+1 °С) | |
| Преобразователь измерительный MTL 4575 | Модуль ввода аналогового сигнала CC-PAIH01 | С300 | |||
| Преобразователь измерительный многоканальный MTL 831В | Преобразователь измерительный MTL 838В-MBF | Модуль ввода аналогового сигнала с мультиплексором LLMUX CC-PAIM01 | С300 | от -50 до +1100 оС (К) соответственно от -1,889 до +45,119 мВ от -50 до +800 оС (L) соответственно от -3,005 до +66,466 мВ | ±(0,1 %+0,7 °С) |
| ИК ввода сигналов от внешних термопреобразователей сопротивлений, номинальные статические характеристики которых регламентированы ГОСТ 6651-2009 | |||||
| Преобразователь измерительный М^ 4073 | Модуль ввода аналогового сигнала CC-PAIH01 | С300 | от -50 до +600 оС (Pt100 а=0,00385) | ±0,2 % | |
| Преобразователь измерительный МТЬ 4575 | Модуль ввода аналогового сигнала CC-PAIH01 | С300 | от -50 до +600 С (Pt100 а=0,00385) | ±0,2 % | |
| Преобразователь измерительный Stahl9164/13 -22-09 | Модуль ввода аналогового сигнала Stahl 9461/12-08-11 | Контроллер процессов Stahl 9440/15-01 11 | С300 с модулем Profibus CC-IP0101 | ||
| Преобразователь измерительный многоканальный М^ 831В | Преобразователь измерительный М^ 838В-MBF | Модуль ввода аналогового сигнала с мультиплексором LLMUX CC-PAIM01 | С300 | от -50 до +600 оС (Pt100 а=0,00385) | ±0,1 % |
| Примечания 1 Погрешность измерений сигналов от термопар нормируется с учётом погрешности компенсации температуры холодного спая. 2 Диапазон измерений сигналов от термопар и термопреобразователей сопротивлений указан максимально возможный, включающий меньшие диапазоны измерений, которые устанавливаются программно. 3 Нормирующим значением при определении приведенной погрешности является модуль алгебраической разности верхнего и нижнего пределов диапазона изменений входного (выходного) сигнала. 4 Допускается применение модулей аналогичных типов с техническими и метрологическими характеристиками не хуже, чем указано в таблице (замена оформляется актом). | |||||
Таблица 3 - Функция программного обеспечения по переводу показаний из относительных единиц в значения измеряемых физических величин для ИК ввода силы постоянного тока_
| Показания ИК в относительных единицах от 1 до 100 % | Показания ИК в значениях физических величин |
| от 0 до 100 % | от 4 до 20; от 0 до 750 мА |
| от 0 до 75; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 200; от 0 до 400; от 0 до 600; от 0 до 1250; от 0 до 1600 А | |
| от 0 до 10; от 0 до 80 кВ | |
| от 0 до 6,5 кВт; от 0 до 4,6 МВт | |
| от 0 до 25; от 0 до 250; 4от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 2000; от 0 до 2300; от 0 до 4000; от 0 до 8000; от 0 до 10000; от 0 до 12500; от 0 до 16000; от 0 до 20000; от 0 до 32000; от 0 до 80000; от 0 до 100000; от 0 до 130000; от 0 до 600000 кг/ч | |
| от 0 до 20 мг/дм3 от 0 до 14,2; от 0 до 35,5 мг/м3 от 0 до 8; от 800 до 900 кг/м3 | |
| от 0 до 12,5; от 0 до 20; от 0 до 25; от 0 до 40; от 0 до 50; от 0 до 80; от 0 до 160 т/ч | |
| от 0 до 4; от 0 до 10; от 0 до 400; от 0 до 500; от 0 до 630; от 0 до 800; от 0 до 1000; от 0 до 1250; от 0 до 1600; от 0 до 2000; от 0 до 3200; от 0 до 4000; от 0 до 5000; от 0 до 6300; от 0 до 8000; от 0 до 10000; от 0 до 12500; от 0 до 16000; от 0 до 20000; от 0 до 32000; от 0 до 40000; от 0 до 50000; от 0 до 63000; от 0 до 160000 м3/ч (*) | |
| от 0 до 0,0032; от 0 до 0,2; от 0 до 1,25; от 0 до 1,6; от 0 до 2; от 0 до 3,2; от 0 до 8; от 0 до 10; от 0 до 12,5; от 0 до 16; от 0 до 20; от 0 до 25; от 0 до 32; от 0 до 32,4; от 0 до 50; от 0 до 63; от 0 до 80; от 0 до 100; от 0 до 125; от 0 до 160; от 0 до 200; от 0 до 250; от 0 до 320; от 0 до 400; от 0 до 500; от 0 до 800; от 0 до 1000; от 0 до 1250; от 0 до 2000; от 0 до 2500; от 0 до 5000; от 0 до 8000; от 0 до 12500; от 0 до 45610,3; от 0 до 47330,2; от 0 до 49560,5; от 0 до 49892,3 м3/ч | |
| от -600 до 0; от -250 до 0; от -160 до 0; от -200 до +200 Па | |
| от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 30; (от 0 до 40); от 0 до 60; от 0 до 100; (от 0 до 100); от 0 до 160; от 0 до 200; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1500; от 0 до 1600 кПа (кгс/м2) | |
| (от -0,1 до +0,4); (от 0 до 0,3); (от 0 до 0,6); (от 0 до 1); от 0 до 0,16 (от 0 до 1,6); (от 0 до 2); от 0 до 0,25 (от 0 до 2,5); (от 0 до 3); (от 0 до 5); от 0 до 0,6 (от 0 до 6); от 0 до 1 (от 0 до 10); от 0 до 1,6 (от 0 до 16); от 0 до 2,5 (от 0 до 25); ; от 0 до 4 (от 0 до 40); (от 0 до 50); от 0 до 6 (от 0 до 60); от 0 до 6,3; от 0 до 10 (от 0 до 100); от 0 до 16; (от 0 до 500) МПа (кгс/см2) | |
| от 500 до 4000; от 630 до 6300; от 1000 до 10000 л/ч | |
| от 0 до 10; от 0 до 100; от 95 до 100 % | |
| от 0 до 14 рН | |
| от 690 до 850 мм рт. ст. | |
| от -50 до +50; от -50 до +550; от 0 до 1000 мм вод. ст. | |
| от 0 до 10; 100 ppm | |
| от 0 до 640; от 0 до 1180; от 0 до 1500; от 0 до 2000; от 0 до 2580; от 0 до 3200; от 0 до 4600; от 0 до 5000; от 0 до 6750; от 0 до 7600 мм | |
| от 0 до 1200 см; от 0 до 20 м | |
| * Приведенные к нормальным условиям | |
| Наименование воздействующего фактора | Значение |
| Температура окружающего воздуха, °С | от +15 до +25 |
| Относительная влажность воздуха, %, не более | 80 |
| Атмосферное давление, кПа (мм рт. ст.) | от 84 до 106 (от 630 до 795) |
| Напряжение питающей сети переменного тока, В | от 208 до 240 |
| Частота питающей сети переменного тока, Гц | от 49,5 до 50,5 |
наносится в левый верхний угол титульного листа руководства по эксплуатации типографским способом.
В комплект ИВК КИНЕФ-АСУТП 6 входят технические средства и документация, представленные в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Преобразователь измерительный | МТЬ 4041B | 752 |
| Преобразователь измерительный | МТЬ 4541 | 144 |
| Преобразователь измерительный | МТЬ 4073 | 304 |
| Преобразователь измерительный | МТЬ 4575 | 144 |
| Преобразователь измерительный | МТЬ 4046P | 208 |
| Преобразователь измерительный | Stahl 9164/13-22-09 | 52 |
| Преобразователь измерительный | МТЬ 838В (В-MBF) | 12 |
| Модуль ввода/вывода аналогового сигнала | СС - PAОH01 | 26 |
| Модуль ввода/вывода аналогового сигнала | СС - PAIH01 | 100 |
| Модуль ввода/вывода аналогового сигнала | Stahl 9461/12-08-11 | 7 |
| Модуль ввода/вывода аналогового сигнала | LLMUX CC-PAIM01 | 6 |
| Profibus модуль | CC-IP0101 | 2 |
| Контроллер процессов | С300 | 6 |
| Контроллер процессов | Stahl 9440/15-01-11 | 4 |
| Шкаф | Rittal | 11 |
| Промышленный компьютер | Dell | 8 |
| Монитор | Nec | 22 |
| Источник питания постоянного тока | C300 | 26 |
| Источник питания постоянного тока | Phoenix Contact | 4 |
| Руководство по эксплуатации | 1 |
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
Калибратор многофункциональный MCX-IIR (регистрационный номер 21591-07 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИВК КИНЕФ-АСУТП 6 с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному КИНЕФ-АСУТП 6
ГОСТ 8.022 - 91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А
ГОСТ 8.027 - 2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.764 - 2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления
