| Номер в госреестре | 67053-17 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | Flowcom |
| Изготовитель | "Flow Instruments & Engineering GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры Flowcom предназначены для измерений массового расхода и массы протекающей криогенной жидкости (сжиженных газов: азота, кислорода, аргона, оксида азота, диоксида углерода, водорода, метана, природного газа), жидкости AdBlue и воды.
Принцип действия расходомеров Flowcom основан на измерении зависимости перепада давления, образующегося в сужающем устройстве в результате частичного перехода потенциальной энергии потока в кинетическую, от расхода жидкости. Расходомеры Flowcom относятся к расходомерам переменного перепада давления.
Расходомеры Flowcom состоят из преобразователя расхода, преобразователя температуры, вычислителя и печатающего устройства Epson.
Преобразователь расхода предназначен для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и хранения, но не поддающейся непосредственному восприятию наблюдателем. Преобразователь расхода состоит из сужающего устройства и преобразователя давления измерительного. Сужающее устройство представляет собой модифицированное сопло Вентури или полусферу, в которых в результате сужения сечения потока жидкости образуется перепад давления, зависящий от расхода. Преобразователь давления измерительный предназначен для измерений разности давлений и обеспечивает непрерывное преобразование разности давлений, возникающей на сужающем устройстве, в электрический сигнал.
Преобразователь сопротивления обеспечивает преобразование измеряемой температуры в изменение электрического сопротивления.
Вычислитель предназначен для измерений электрических сигналов, поступающих с преобразователей расхода и сопротивления, а также последующего вычисления и индикации расхода и количества криогенной жидкости, жидкости AdBlue и воды.
Печатающее устройство Epson позволяет распечатать накладные.
Расходомеры Flowcom выпускаются в следующих модификациях Flowcom 2000 и Flowcom 3000, которые отличаются вычислителями FC2000 и FC3000.

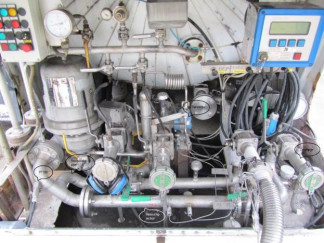

Общий вид расходомеров Flowcom модификации Flowcom 2000 представлен на рисунке 1, модификации Flowcom 3000 - на рисунке 2, общий вид составных частей расходомеров Flowcom представлен на рисунке 3.
----
о .
Преобразователя температуры Принтер
Рисунок 3 - Общий вид составных частей расходомеров Flowcom
расходомеров Flowcom является встроенным.
Программное обеспечение предназначено для обработки сигналов, обеспечение взаимодействия с внешними устройствами, а также выполнения отображения результатов измерений. Программное обеспечение не влияет на метрологические характеристики расходомеров Flowcom. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров Flowcom модификации Flowcom 2000 представлены в таблицах 1 и 2, а для расходомеров Flowcom модификации Flowcom 3000 в таблицах 3 и 4.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Flowcom 2000 Rev. 2 |
| Номер версии (идентификационный номер) ПО | 2.XX |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Flowcom 2000 Rev. 3 |
| Номер версии (идентификационный номер) ПО | 3.XX |
| Цифровой идентификатор ПО | - |
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CPU#A |
| Номер версии (идентификационный номер) ПО | 1.XX.X |
| Цифровой идентификатор ПО | - |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CPU#B |
| Номер версии (идентификационный номер) ПО | 1.XX.X |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики расходомеров Flowcom представлены в таблице 5.
Таблица 5 - Метрологические и основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода, т/ч | от 0,2 до 120 |
| Номинальный диаметр | от DN25 до DN80 |
| Пределы допускаемой относительной погрешности расходомера, %: - при измерении массового расхода и массы сжиженного диоксида углерода - при измерении массового расхода и массы сжиженного азота, кислорода, аргона, оксида азота, водорода, метана, природного газа, жидкости AdBlue и воды | ±1,5 ±2,5 |
| Измеряемая среда - модификация Flowcom 2000 - модификация Flowcom 3000 | криогенная жидкость (сжиженные газы: азот, кислород, аргон, оксид азота, диоксид углерода), жидкость AdBlue и вода криогенная жидкость (сжиженные газы: азот, кислород, аргон, оксид азота, диоксид углерода, водород, метан, природный газ) и вода |
| Температура измеряемой среды, оС - азот (LIN) - кислород (LOX) - аргон (LAR) - оксид азота (LN2O) - диоксид углерода (LCO2) - водород (LH2) - метан (^ЖУприродный газ (LNG) - жидкость AdBlue - вода | от -195 до -157 от -191 до -137 от -189 до -139 от -60 до -5 от -55 до -5 от -254 до -241 от -170 до -100 от -25 до +80 от +0,01 до +80 |
| Давление измеряемой среды, МПа, не более | 10 |
| Содержание свободного газа, % | не допускается |
| Цена деления шкалы | 1 или 0,1 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 9 до 36 |
| Потребляемая мощность, Вт, не более | 75 |
| Г абаритные размеры, мм, не более - высота - ширина - длина | 2000 1000 3000 |
| Масса, кг, не более | 30 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от -35 до +55 |
| - относительная влажность, % | от 30 до 90 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч, не менее | 100000 |
наносится на маркировочную табличку, закрепленную на вычислителе, методом наклейки и в верхнюю часть по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер Flowcom | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 0483-1-2016 | 1 экз. |
осуществляется по документу МП 0483-1-2016 «Инструкция. ГСИ. Расходомеры Flowcom. Методика поверки», утвержденному ФГУП «ВНИИР» «30» сентября 2016 года.
Основные средства поверки:
- рабочий эталон единицы массового расхода жидкости 2 разряда по ГОСТ 8.142-2013 в диапазоне значений массового расхода, соответствующего расходу поверяемого расходомера Flowcom.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на свинцовые (пластмассовые) пломбы и оттиском клейма на наклейки в соответствии с рисунком 4.
приведены в эксплуатационном документе.
Техническая документация фирмы Flow Instruments & Engineering GmbH (Германия). ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
