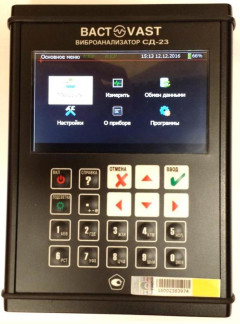

Виброанализаторы СД-23, 67058-17

Fv~f

*

Изморить

Tflfrmiflfntm

т

а

Огфмборв

ЦЯфИИН

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

СД-23

Номер версии (идентификационный номер) ПО

1.0 и выше

Цифровой идентификатор md5

0E56613E467A89AFEC6F53A805265A61

Наименование характеристики

Значение

1

2

Количество каналов обработки информации

3

Диапазон изменения напряжения на линейном входе, В

от -5,0 до +5,0

Пределы допускаемой относительной погрешности измерения напряжения, %:

- в диапазоне частот от 0,5 до 2 Гц (в режиме закрытого входа)

±7

- в диапазоне частот от 0 до 2 Гц (в режиме открытого входа)

±2

- в диапазоне частот св. 2,0 до 30000 Гц включ.

±2

- в диапазоне частот св. 30000 до 51200 Гц включ.

±5

Динамический диапазон при спектральном анализе, дБ, не менее

100

Верхние граничные частоты поддиапазонов измерения спектров, Гц

25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200

Разрешающая способность спектрального анализа, линий

400, 800, 1600, 3200, 6400, 12800, 25600, 51200

Средние частоты 1/3 октавных фильтров 3 класса точности по ГОСТ 17168-82, Гц

800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000

Средние частоты 1/1 октавных фильтров 3 класса точности по ГОСТ 17168-82, Гц

50,100, 200, 400, 800, 1600, 3200, 6400, 8000, 12800, 16000

Диапазон измерения частоты вращения, Гц, (об/мин)

от 2 до 1000 (от 120 до 60000)

Пределы допускаемой относительной погрешности измерения частоты вращения, %

±1

Диапазон измерения фазы сигнала, синхронного с частотой вращения, °

от 0 до 360

Пределы допускаемой абсолютной погрешности измерения фазы сигнала, синхронного с частотой вращения, °

±5

1

2

Взаимовлияние каналов, дБ, не более

-100

Диапазоны измерения виброускорения (СКЗ) на базовой частоте

160 Гц, м/с2:

- для номинального значения коэффициента преобразования

1 мВ/(мс-2)

от 0,1 до 3400 включ.

- для номинального значения коэффициента преобразования

3 мВ/(мс-2)

от 0,1 до 1100 включ.

- для номинального значения коэффициента преобразования

10 мВ/(мс-2)

от 0,1 до 340 включ.

Диапазоны измерения виброскорости (СКЗ) на базовой частоте

80 Гц, мм/с:

- для номинального значения коэффициента преобразования

1 мВ/(мс-2)

от 0,1 до 6900 включ.

- для номинального значения коэффициента преобразования

3 мВ/(мс-2)

от 0,1 до 2300 включ.

- для номинального значения коэффициента преобразования

10 мВ/(мс-2)

от 0,1 до 690 включ.

Диапазоны измерения виброперемещения (СКЗ) на базовой час

тоте 40 Гц, мкм:

- для номинального значения коэффициента преобразования

1 мВ/(мс-2)

от 0,5 до 54900 включ.

- для номинального значения коэффициента преобразования

3 мВ/(мс-2)

от 0,1 до 18000 включ.

- для номинального значения коэффициента преобразования

10 мВ/(мс-2)

от 0,1 до 5400 включ.

Частотные характеристики полосовых фильтров при измерениях

вибрации

по ГОСТ ISO 2954-2014

Полосы частот при измерении виброускорения, виброскорости,

от 2 до 1000,

виброперемещения, Гц

от 10 до 1000,

от 10 до 2000

Пределы относительной погрешности виброанализатора в рабо

чих диапазонах средних квадратических значений виброускоре-

ния, виброскорости и виброперемещения в комплекте с вибро-

преобразователями, %

±3

Пределы относительной погрешности виброанализатора в рабо-

чем диапазоне частот в комплекте с:

- акселерометрами серии 6ХХ, %

±5

- вибропреобразователями серии АР20ХХ, %

±7

Пределы относительной погрешности виброанализатора в рабо-

чем диапазоне амплитуд и частот в комплекте с вибропреобразо

вателями :

- акселерометрами серии 6ХХ, %

±7

- вибропреобразователями серии АР20ХХ, %

±9

Наименование характеристики

Значение

Время непрерывной работы в режиме измерения, ч, не менее

8

Время полной зарядки аккумуляторной батареи, ч, не более

4,5

Среднее время наработки на отказ, ч, не менее

5000

Масса прибора, кг, не более

1,05

Габаритные размеры, мм, не более:

-    высота

-    ширина

-    длина

38.6

142.6 194

Условия эксплуатации:

-    температура окружающей среды, ° С

-    относительная влажность воздуха, %

от -20 до +50 от 30 до 90

Степень защиты корпуса по ГОСТ 14254-96

IP65

Соответствует требованиям

ТР ТС 004/2011 ТР ТС 020/2011

Наименование

Обозначение

Коли

чество

Виброанализатор СД-23 (основной блок)

1

Акселерометры серии 6ХХ или вибропреобразователи серии АР20ХХ

2

Кабель соединительный РК76-21-1a (желтый)

1

Кабель соединительный РК76-21-1a (зеленый)

1

Кабель соединительный РК76-21-5a (желтый)

1

*

Кабель соединительный РК76-21-5a (зеленый)

1

Держатель магнитный ДМ2

Оптический отметчик ФД-2

1

Кабель соединительный КММ-21-1

1

Кабель соединительный КММ-21-10

1

Стойка магнитная MC-29 (CV-8CB)

1

Сетевой адаптер СА-23

SGA40E12-P1J

1

Наушники шумозащищенные для СД-21

1

Сетевая карта USB

1

Патч-корд 2м

1

Чехол

1

Формуляр

ВАРБ.411711.103 ФО

1

Руководство по эксплуатации

ВАРБ.411711.103 РЭ

1

Методика поверки

ВАРБ.411711.103 Д1

1

*

Сумка приборная большая

1

Адаптер BN для проксиметров в комплекте

1

Дистрибутивный носитель USB

1

поставляется по дополнительному заказу
