| Номер в госреестре | 67061-17 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | серий AS и ASA |
| Изготовитель | "Brüel & Kjær Vibro GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры серий AS и ASA (далее акселерометры) предназначены для измерений виброускорения.
Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда. Акселерометры серий AS и ASA являются одноосевыми преобразователями инерционного типа.
Акселерометры серии AS выпускаются в следующих модификациях: AS-020, AS-022, AS-030, AS-062, AS-062/П, AS-063, AS-065, AS-068, AS-069, AS-070/001, AS-070/002, AS-073, AS-079, AS-080/01.
Акселерометры серии ASA выпускаются в следующих модификациях: ASА-020, ASА-022, ASA-062, ASA-063, ASA-068 и ASA-069.
Акселерометры различаются диапазонами измерения, диапазонами частот, конструкцией, источниками питания и диапазонами рабочих температур.
Акселерометры модификаций AS-070/001 и AS-070/002 отличаются между собой внешним видом корпусов.
Акселерометры модификаций AS-062 и AS-062/Т! отличаются между собой тем, что акселерометр модификации AS-062/Т! имеет встроенный датчик температуры.

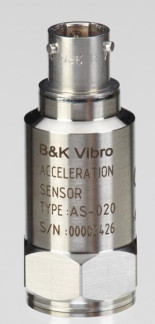

Внешний вид акселерометров модификаций AS-020, AS-022, AS-030 приведен на рисунке 1.
Акселерометры модификаций ASА-020, ASА-022 имеют маркировку взрывозащиты: 1Ex ia IIC Т6 Gb X, Ex ia IIIC T145 0С Db.
Акселерометры модификаций ASA-062, ASA-063, ASA-068 и ASA-069 имеют маркировку взрывозащиты: 0Ex ia IIC Т6.. ,T1 Ga X или 1Ex ia IIC Т6.. ,T1 Gb X, Ex ia IIIC T145 0С Db.
B&K Vibra *
Г/И Аг,'ОШ S/N f
C€
Внешний вид акселерометров модификаций AS-062, AS-062/T1, AS-063, AS-065, AS-080/01 приведен на рисунке 2.
ELERA^K^ **■*: Ав-*®*1
^ 14Я
AS-080/01
AS-062
AS-062/Т!
Рисунок 2 - Внешний вид акселерометров модификаций AS-062, AS-062/Л, AS-063, AS-065, AS-080/01
Внешний вид акселерометров модификаций AS-068, AS-069, AS-070/001 приведен на рисунке 3.
B&KYibro
TYPE : AS-070/001/200 A Acceleration Sensor S/N; 00084056 V.4
AS-070/001
Рисунок 3 - Внешний вид акселерометров модификаций AS-068, AS-069, AS-070/001
Внешний вид акселерометров модификаций AS070/002, AS073, AS079 приведен на рисунке 4.
Внешний вид акселерометров модификаций ASA-020, ASA-022 и ASA-062 приведен на рисунке 5.
ASA-062
отсутствует.
Таблица 1 - Метрологические и технические характеристики акселерометров модификаций AS-020, AS-022, AS-030_
| Наименование характеристики | Модификации | ||
| AS-020 AS-022 | AS-030 | ||
| Значения | |||
| Номинальный коэффициент преобразования, мВ/(м-с-2) | 10,2 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±5 | ||
| Диапазон измерений виброускорений, м/с2 | от 0,1 до 785 | ||
| Диапазон рабочих частот, Гц | от 1,5 до 10000 | от 1 до 10000 | |
| Нелинейность амплитудной характеристики, %, не более | ±1 | ||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц | от 4 до 10000 | от 3 до 10000 | |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц | от 1,5 до 10000 | от 1 до 10000 | |
| Относительный коэффициент поперечного преобразования, %, не более | 7 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±10 | ||
| Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА | от -18 до -30 от 2 до 10 | ||
| Нормальные условия измерений: - температура окружающей среды, °С | 22±5 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +125 | ||
| Габаритные размеры (диаметрхвысота) мм, не более | 22x54 | 22x40 | 22x38 |
| Масса, г, не более | 70 | 70 | 60 |
| Наименование характеристики | Модификации | ||
| AS-062 AS-062/T1 | AS-063 | AS-065 | |
| Значения | |||
| Номинальный коэффициент преобразования, мВ/(мх-2) | 10,2 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±5 | ||
| Диапазон измерений виброускорений, м/с2 | от 0,1 до 785 | ||
| Диапазон рабочих частот, Гц | от 1,5 до 10000 | от 1 до 10000 | |
| Нелинейность амплитудной характеристики, %, не более | ±1 | ||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц | от 4 до 10000 | от 3 до 10000 | |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц | от 1,5 до 10000 | от 1 до 10000 | |
| Относительный коэффициент поперечного преобразования, %, не более | 10 | 7 | |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±10 | ||
| Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА | от 18 до 30 от 2 до 10 | ||
| Нормальные условия измерений: - температура окружающей среды, °С | 22±5 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +125 | ||
| Габаритные размеры (диаметрхвысота) мм, не более | 25,2x48 | 22x55 | 22x60 |
| Масса, г, не более | 130 | 80 | |
Таблица 3 - Метрологические и технические характеристики акселерометров модификаций AS-068, AS-069_
| Наименование характеристики | Модификации |
| AS-068 AS-069 | |
| Значения | |
| Номинальный коэффициент преобразования, мВ/(м-с" ) | 1,02 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±5 |
| Наименование характеристики | Модификации | |
| AS-068 | AS-069 | |
| Значения | ||
| Диапазон измерений виброускорений, м/с2 | от 0,1 до 4900 | |
| Диапазон рабочих частот, Гц | от 1,5 до 10000 | |
| Нелинейность амплитудной характеристики, %, не более | ±1 | |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц | от 4 до 10000 | |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц | от 1,5 до 10000 | |
| Относительный коэффициент поперечного преобразования, %, не более | 10 | |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±10 | |
| Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА | от 18 до 30 от 2 до 10 | |
| Нормальные условия измерений: - температура окружающей среды, °С | 22±5 | |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +125 | |
| Габаритные размеры (диаметрхвысота) мм, не более | 25,2x48 | 22x55 |
| Масса, г, не более | 130 | |
Таблица 4 - Метрологические и технические характеристики акселерометров модификаций AS-070/001, AS-070/002_
| Наименование характеристики | Модификации |
| AS-070/001 AS-070/002 | |
| Значения | |
| Номинальный коэффициент преобразования, мВ/(м-с"2) | 10,2 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±20 |
| Диапазон измерений виброускорений, м/с2 | от 0,1 до 490 |
| Диапазон рабочих частот, Гц | от 0,32 до 10000 |
| Нелинейность амплитудной характеристики, %, не более | ±1 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц | от 1,3 до 4000 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц | от 0,32 до 10000 |
| Относительный коэффициент поперечного преобразования, %, не более | 7 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±25 |
| Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА | от 18 до 30 от 2 до 10 |
| Нормальные условия измерений: - температура окружающей среды, °С | 22±5 |
| Наименование характеристики | Модификации |
| AS-070/001 AS-070/002 | |
| Значения | |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +125 |
| Габаритные размеры (высотахдлинахширина) мм, не более | |
| для модификаций AS070/001, | 34x18x16 |
| для модификации AS070/002: | 28x16x16 |
| Масса, г, не более | |
| для модификаций AS070/001, | 80 |
| для модификации AS070/002: | 50 |
Таблица 5 - Метрологические и технические характеристики акселерометров модификаций AS-073, AS-079_
| Наименование характеристики | Модификации |
| AS-073 AS-079 | |
| Значения | |
| Номинальный коэффициент преобразования, мВ/(м-с" ) | 10,2 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±20 |
| Диапазон измерений виброускорений, м/с2 | от 0,1 до 490 |
| Диапазон рабочих частот, Гц | от 0,1 до 10000 |
| Нелинейность амплитудной характеристики, %, не более | ±1 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц | от 0,35 до 4000 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц | от 0,1 до 10000 |
| Относительный коэффициент поперечного преобразования, %, не более | 7 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±25 |
| Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА | от 18 до 30 от 2 до 10 |
| Нормальные условия измерений: - температура окружающей среды, °С | 22±5 |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +125 |
| Габаритные размеры (высотаxдлинаxширина) мм, не более | 26x55x22 |
| Масса, г, не более | 150 |
AS-080/01
| Модификации | |
| Наименование характеристики | AS-080/01 |
| Значения | |
| Номинальный коэффициент преобразования, мВ/(м-с-2) | 10,2 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±5 |
| Диапазон измерений виброускорений, м/с2 | от 0,1 до 490 |
| Диапазон рабочих частот, Гц | от 1 до 10000 |
| Нелинейность амплитудной характеристики, %, не более | ±1 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±5 % | от 4 до 4000 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±10 % | от 3 до 6000 |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц | от 1 до 10000 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±10 |
| Параметры электрического питания: напряжение (пост.), В | от 18 до 30 |
| потребляемый ток (пост.), мА | от 2 до 10 |
| Нормальные условия измерений: - температура окружающей среды, °С | 22±5 |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +150 |
| Габаритные размеры (диаметрхвысота) мм, не более | 25,4x66,6 |
| Масса, г, не более | 135 |
Таблица 7 - Метрологические и технические характеристики акселерометров модификаций ASА-020, ASА-022, ASА-062_
| Наименование характеристики | Модификации | ||
| ASА-020 | ASА-022 | ASА-062 | |
| Значения | |||
| Номинальный коэффициент преобразования, мВ/(м-с' ) | 10,2 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±5 | ||
| Диапазон измерений виброускорений, м/с2 | от 0,1 до 785 | ||
| Диапазон рабочих частот, Гц | от 1,5 до 10000 | ||
| Нелинейность амплитудной характеристики, %, не более | ±1 | ||
| Наименование характеристики | Модификации | ||
| ASА-020 | ASА-022 | ASА-062 | |
| Значения | |||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5 дБ, Гц | от 4 до 10 000 | ||
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц | от 1,5 до 10 000 | ||
| Относительный коэффициент поперечного преобразования, %, не более | 7 | 10 | |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±10 | ||
| Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА | от -18 до -30 от 2 до 10 | от 18 до 30 от 2 до 10 | |
| Нормальные условия измерений: - температура окружающей среды, °С | 22±5 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +150 | от -50 до +125 | |
| Габаритные размеры (диаметрxвысота) мм, не более | 22x54 | 22x40 | 22x48 |
| Масса, г, не более | 70 | 150 | 130 |
Таблица 8 - Метрологические и технические характеристики акселерометров модификаций ASA-063, ASA-068, ASА-069_
| Наименование характеристики | Модификации | |
| ASA-063 | ASA-068 ASА-069 | |
| Значения | ||
| Номинальный коэффициент преобразования, мВ/(м-с-2) | 10,2 | 1,02 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±5 | |
| Диапазон измерений виброускорений, м/с2 | от 0,1 до 785 | от 0,1 до 4900 |
| Диапазон рабочих частот, Гц | от 1,5 до 10000 | |
| Нелинейность амплитудной характеристики, %, не более | ±1 | |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц | от 4 до 10000 | |
| Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц | от 1,5 до 10000 | |
| Наименование характеристики | Модификации | ||
| ASA-063 ASA-068 ASА-069 | |||
| Значения | |||
| Относительный коэффициент поперечного преобразования, %, не более | 10 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % | ±10 | ||
| Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА | от 18 до 30 от 2 до 10 | ||
| Нормальные условия измерений: - температура окружающей среды, °С | 22±5 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +125 | от -50 до +125 | |
| Г абаритные размеры (диаметрхвысота) мм, не более | 22x55 | 25,2x48 | 22x55 |
| Масса, г, не более | 130 | 700 | 130 |
наносится на титульный лист паспорта типографским способом или методом наклейки. Комплектность средства измерений
Таблица 9
| Наименование | Обозначение | Количество |
| Акселерометр серии | AS или ASA | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 204/3-20-2016 | 1 экз. |
осуществляется по документу МП 204/3-20-2016 «Акселерометры серий AS и ASA. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 октября 2016 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения».
Техническая документация фирмы «Bruel & Kj^r Vibro GmbH», Германия.
| Зарегистрировано поверок | 1626 |
| Поверителей | 13 |
| Актуальность данных | 22.11.2024 |
