| Номер в госреестре | 67062-17 |
| Наименование СИ | Анализаторы кислорода |
| Обозначение типа СИ | MAXO2+ |
| Изготовитель | "Maxtec, Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кислорода MAXO2+ предназначены для измерения объемной доли кислорода в газовых средах.
Анализаторы кислорода MAXO2+ (далее - анализаторы) представляют собой портативные одноканальные приборы непрерывного действия.
Способ отбора пробы - диффузионный.
Принцип действия анализаторов электрохимический.
Выпускаются 2 модификации анализаторов:
- MAXO2+ A со встроенным датчиком кислорода;
- MAXO2+ AE со выносным датчиком кислорода.
Конструктивно анализатор выполнен в пластиковом корпусе со встроенным или выносным (на гибком кабеле) датчиком кислорода. На лицевой панели корпуса расположены жидкокристаллический дисплей и две клавиши управления. На задней стороне корпуса находится резьбовое гнездо для крепления анализатора.
На дисплей выводятся следующие данные:
- результат измерений объемной доли кислорода и обозначение единицы измерений
«%»;
- служебные символы “cal”, “bat” при необходимости проведения настройки анализатора и замены элементов питания;
- сообщения об ошибках.
Электрическое питание анализаторов осуществляется от сменных элементов питания -двух алкалиновых батарей типоразмера АА (LR6) напряжением 1,5 В.
Анализатор обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемого компонента;
- диагностику состояния аппаратной и программной части анализатора.
Анализаторы выполнены в общепромышленном исполнении и предназначены для
использования в невзрывоопасных зонах помещений и наружных установок.
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP 66 по ГОСТ 14254-96.
Внешний вид анализаторов приведен на рисунке 1. Схема пломбировки корпуса от несанкционированного доступа приведена на рисунке 2.

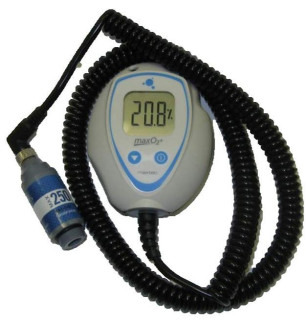

а) модификация MAXO2+A б) модификация MAXO2+ AE
Рисунок 1 - Анализаторы кислорода MAXO2+- внешний вид
Анализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли кислорода и обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя (электрохимического датчика);
- диагностику аппаратной части анализатора;
- настройку чувствительности анализатора.
Встроенное ПО анализаторов реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемого компонента по данным от первичного измерительного преобразователя;
2) непрерывную самодиагностику аппаратной части газоанализатора. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО анализаторов кислорода MAXO2+
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MAXO2+ |
| Номер версии (идентификационный номер) ПО | 2.01 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Параметр | Значение |
| Диапазон измерений объемной доли кислорода, % Примечание - наименьший разряд цифрового дисплея анализатора 0,1 % объемной доли кислорода. | от 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности, объемная доля кислорода, % - в диапазоне измерений от 0 до 25 % включ. - в диапазоне измерений св. 25 до 100 % где Свх - объемная доля кислорода на входе анализатора, % | ±1 ±(1 + 0,02 (Csk-25)), |
| Предел допускаемой вариации показаний анализатора, в долях от предела допускаемой основной погрешности | 0,5 |
| Предел допускаемого времени установления показаний по уровню 90 % ОЬд) | 15 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации, в долях от предела допускаемой основной погрешности | ±1,0 |
| Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в условиях эксплуатации от влажности при определении основной погрешности, в долях от предела допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в рабочих условиях эксплуатации, в долях от предела допускаемой основной погрешности | ±1,0 |
| Пределы допускаемой дополнительной погрешности от влияния неиз-меряемых компонентов (NO2 до 75 %, He до 70 %, CO2 до 10 % и др.), объемная доля кислорода, % | ±2 |
| Время прогрева анализатора, с, не более | 15 |
| Параметр | Значение |
| Интервал времени работы от комплекта новых элементов питания типа LR6, ч, не менее | 2500 |
| Интервал времени непрерывной работы без корректировки показаний, сут. | 7 |
| Габаритные размеры анализаторов, мм, не более: - высота - ширина - глубина Примечание - габаритные размеры выносного датчика кислорода: длина 84 мм, диаметр 23 мм, полная длина кабеля 3 м | 102 76 38 |
| Масса анализаторов, кг, не более - MAXO2+ A - maxo2+ ae | 0,170 0,285 |
| Средний срок службы, лет | 2 |
| Средняя наработка на отказ, ч | 5 000 |
| Условия эксплуатации »-» o/"4 - диапазон температуры окружающей среды, C - диапазон относительной влажности окружающей среды при температуре 25 oC (без конденсации), % - диапазон атмосферного давления, кПа | от +15 до +40 от 0 до 95 от 80 до 120 |
наносится на табличку на задней стороне анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Комплект поставки анализаторов приведен в таблице 3.
Таблица 3
| Наименование | Количество |
| Анализаторы кислорода MAXO2+ | 1 шт., модификация по заказу |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП-242-2029-2016 | 1 экз. |
| Насадки и соединители для подачи анализируемой среды | По заказу |
| Комплект для крепления анализатора | По заказу |
| Запасные части, инструменты и принадлежности | По заказу |
осуществляется по документу МП-242-2029-2016 «Анализаторы кислорода MAXO2+. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «08» июля 2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси (ГС) состава кислород - азот (ГСО 10253-2013) в баллонах под давлением по ТУ 6-16-2956-92;
- азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт на анализатор.
приведены в эксплуатационном документе.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. Техническая документация изготовителя «Maxtec, Inc», США.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 26.11.2024 |
