| Номер в госреестре | 67065-17 |
| Наименование СИ | Сканеры лазерные |
| Обозначение типа СИ | VZ-400, VZ-400i, VZ-1000, VZ-2000 |
| Изготовитель | "RIEGL Laser Measurement Systems GmbH", Австрия |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные VZ-400, VZ-400i, VZ-1000, VZ-2000 (далее - сканеры) предназначены для измерений расстояний по полученному в процессе сканирования массиву точек окружающих объектов.
Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой металлический корпус, вмещающий лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки за отклонения сканеров. Нижняя часть корпуса приспособлена для установки на штатив.
У правление сканерами может осуществляется как через сенсорный дисплей на корпусе прибора, так и внешние устройства, поддерживающие Wi-Fi и Web-Browser.

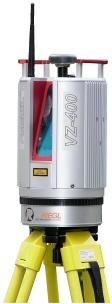

Общий вид сканеров лазерных VZ-400, VZ-400i, VZ-1000, VZ-2000 представлен на рисунках 1 - 4.
Пломбирование крепёжных винтов корпуса сканера не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Сканеры имеют встроенное программное обеспечение (далее - ПО) «Firmware», а также ПО «RiSCAN PRO», устанавливаемое на персональный компьютер. Программное обеспечение предназначено для обеспечения взаимодействия узлов сканеров, сохранения и экспорта измеренных величин и импорта исходных данных, а также для обработки и визуализации полученных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | RiSCAN PRO | Firmware |
| Номер версии (идентификационный номер ПО), не ниже | 2.1.2 | 5.2.0 |
| Цифровой идентификатор ПО | 66С23F82 | - |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | VZ-400 | VZ-400i | VZ-1000 | VZ-2000 |
| Диапазон измерений расстояний, м: | ||||
| для отражающих поверхностей с коэффициентом диффузного | ||||
| отражения от 0,2 до 0,9 (в соответствии с ГОСТ 8.557-2007) | ||||
| - при частоте сканирования 50 кГц | - | - | - | от 2,5 до 1050 |
| - при частоте сканирования 70 кГц | - | - | от 1,5 до 560 | - |
| - при частоте сканирования 100 кГц | от 1,5 до 280 | от 1,5 до 400 | от 1,5 до 470 | от 2,5 до 930 |
| - при частоте сканирования 150 кГц | - | - | от 1,5 до 380 | - |
| - при частоте сканирования 300 кГц | от 1,5 до 160 | от 1,5 до 230 | от 1,5 до 270 | от 2,5 до 500 |
| - при частоте сканирования 550 кГц | - | - | - | от 2,5 до 370 |
| - при частоте сканирования 600 кГц | - | от 1,5 до 160 | - | - |
| - при частоте сканирования 1000 кГц | - | - | - | от 2,5 до 280 |
| - при частоте сканирования 1200 кГц | - | от 1,5 до 120 | - | - |
| для отражающих поверхностей с коэффициентом диффузно- | ||||
| го отражения 0,9 и выше (в соответствии с ГОСТ 8.557-2007) | ||||
| - при частоте сканирования 50 кГц | - | - | - | от 2,5 до 2050 |
| - при частоте сканирования 70 кГц | - | - | от 1,5 до 1200 | - |
| - при частоте сканирования 100 кГц | от 1,5 до 600 | от 1,5 до 800 | от 1,5 до 1000 | от 2,5 до 1800 |
| - при частоте сканирования 150 кГц | - | - | от 1,5 до 800 | - |
| - при частоте сканирования 300 кГц | от 1,5 до 350 | от 1,5 до 480 | от 1,5 до 450 | от 2,5 до 1000 |
| - при частоте сканирования 550 кГц | - | - | - | от 2,5 до 750 |
| - при частоте сканирования 600 кГц | - | от 1,5 до 350 | - | - |
| - при частоте сканирования 1000 кГц | - | - | - | от 2,5 до 580 |
| - при частоте сканирования 1200 кГц | - | от 1,5 до 250 | - | - |
| Г раницы допускаемой абсолютной погрешности измерений | ||||
| расстояний (при доверительной вероятности 0,95), мм | ±2-(5+10- 10D) | ±2-(8+10-10'D) | ||
| где D - измеряемое расстояние, мм | ||||
| Допускаемое среднее квадратическое отклонение | ||||
| измерений расстояний, мм | 3+1010D | 5+1010-6D | ||
| где D - измеряемое расстояние, мм | ||||
| Наименование характеристики | Значение | |||
| Модификация | VZ-400 | VZ-400i | VZ-1000 | VZ-2000 |
| Объем внутренней памяти, Гбайт | 32 | 256 | 32 | 64 |
| Диапазон рабочих температур, °С | от -20 до +40 | |||
| Габаритные размеры, мм, не более: | ||||
| - диаметр | 180 | 206 | 200 | 196 |
| - высота | 308 | 308 | 308 | 308 |
| Масса, кг, не более | 9,6 | 9,7 | 9,8 | 9,9 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканера.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сканер лазерный VZ-400, VZ-400i, VZ-1000, VZ-2000 | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Блок питания 220В | - | 1 шт. |
| Интерфейсный кабель | - | 3 шт. |
| Адаптер для крепления внешних приемников ГНСС | - | 3 шт. |
| Клейкие отражательные марки (диаметром 50 мм) | - | 50 шт. |
| Набор плавких предохранителей | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 62-15 | 1 экз. |
осуществляется по документу МП АПМ 62-15 «Сканеры лазерные VZ-400, VZ-400i, VZ-1000, VZ-2000. Методика поверки», утвержденному ООО «Автопрогресс-М» «25» апреля 2016 года. Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия
| Зарегистрировано поверок | 62 |
| Поверителей | 12 |
| Актуальность данных | 21.11.2024 |
