| Номер в госреестре | 67072-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-1000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей без понтона. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-1000 (№№ 4, 5) расположены на Сокурской нефтебазе, Новосибирская обл., Мошковский район, с.Сокур.

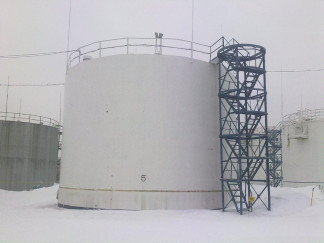

Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000 представлен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС-1000 | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая ТС30/5, регистрационный номер в Федеральном информационном фонде 22003-07, диапазон измерений от 0 до 30 м;
- рулетка измерительная металлическая EX20/5, регистрационный номер в Федеральном информационном фонде 22003-07, диапазон измерений от 0 до 20 м;
- рулетка измерительная металлическая 2-го класса точности Р10У2Г, регистрационный номер в Федеральном информационном фонде 55464-13, диапазон измерений от 0 до 10 м;
- толщиномер ультразвуковой ТТ-100, регистрационный номер в Федеральном информационном фонде 19411-00, диапазон измерений от 1,2 до 225,0 мм;
- рейка нивелирная телескопическая Vega TS5M, регистрационный номер в Федеральном информационном фонде 51835-12;
- штангенциркуль ТТТЦ-ТТ, регистрационный номер в Федеральном информационном фонде 22088-07, диапазон измерений от 0 до 250 мм.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Техническая документация АО «Газпромнефть-Терминал»
| Зарегистрировано поверок | 13 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
