Государственный реестр средств измерений

Преобразователи термоэлектрические ЕМ24, 67077-17

67077-17
Преобразователи термоэлектрические EM24 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры металла подшипников в составе центробежных компрессорных установок Хитачи на объекте - Общество с ограниченной ответственностью «Производственное объединение «Киришинефтеоргсинтез» г. Кириши.
Карточка СИ
Номер в госреестре 67077-17
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ ЕМ24
Изготовитель "EPHY-MESS GmbH", Германия
Год регистрации 2017
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические EM24 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры металла подшипников в составе центробежных компрессорных установок Хитачи на объекте - Общество с ограниченной ответственностью «Производственное объединение «Киришинефтеоргсинтез» г. Кириши.

Описание

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

ТП конструктивно выполнены в виде измерительной вставки погружного типа в защитной оболочке из нержавеющей стали с латунным наконечником и с присоединенной защитной головкой цилиндрической формы с кабельным выводом. Кабель с удлинительными проводами в тефлоновой оболочке присоединен к измерительной вставке внутри защитной головки.

Внутрь корпуса измерительной вставки ТП помещены два чувствительных элемента -термопары с номинальной статической характеристикой типа «К» по ГОСТ Р 8.585-2001 с минеральной (MgO) изоляцией термоэлектродов.

Монтаж ТП на объекте измерений осуществляется при помощи подвижного штуцера типа WN 425T.

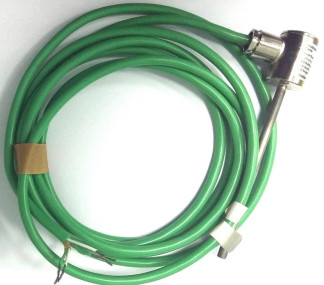

Общий вид преобразователей термоэлектрических EM24 представлен на рисунке 1.

Пломбирование ТП не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики преобразователей термоэлектрических EM24 приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +200

Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1)

К

Класс допуска

1

Пределы допускаемых отклонений ТЭДС от НСХ, °С

±1,5

Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее

100

Диаметр монтажной части, мм

6

Длина монтажной части, мм

120

Диаметр монтажной головки арматуры, мм

24

Длина защитной головки, мм

31

Длина удлинительных проводов, мм

3000

Масса, г, не более

300

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

от -50 до +100 95

Срок службы, лет

20

Знак утверждения типа

наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений

Таблица 2

Наименование

Обозначение

Количество

Преобразователь термоэлектрический

EM24

4 шт.

Паспорт (на русском языке)

-

4 экз.

Методика поверки

МП 207.1-032-2016

1 экз.

Поверка

осуществляется по документу МП 207.1-032-2016 «Преобразователи термоэлектрические EM24. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2016 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10).

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Многоканальный прецизионный измеритель температуры МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы «EPHY-MESS GmbH», Германия

67077-17
Номер в ГРСИ РФ:
67077-17
Производитель / заявитель:
"EPHY-MESS GmbH", Германия
Год регистрации:
2017
