Весы торговые с печатью этикеток bPlus, 67080-17

Назначение

Весы торговые с печатью этикеток bPlus (далее - средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы и результат вычисления стоимости на основе заранее введенной пользователем средства измерений информации о цене отображаются в визуальной форме на дисплее средства измерений, а также осуществляется печать этикетки.

Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1-2011 и состоит из следующих функциональных узлов:

-    грузоприемное устройство в виде платформы (далее - ГПУ), опирающейся на один весоизмерительный тензорезисторный датчик (далее - датчик);

-    электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости;

-    показывающее устройство - два первичных дисплея;

-    печатающее устройство;

-    клавиатура управления средством измерений (далее - клавиатура).

Средство измерений имеет интерфейсы связи передачи измерительной информации в виде цифрового электрического сигнала.

Средство измерений выпускается в модификациях, отличающихся компоновкой функциональных узлов (согласно обозначениям модификации средства измерений) и метрологическими характеристиками (согласно таблице 2).

Схема обозначения модификаций средства измерений (обозначение наносится на маркировочную табличку):

bPlus-[1]2[2]-[3][4][5][6]-[7][8][9] RU.

где:

[1]    - компоновка функциональных узлов:

Т - в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство, показывающее устройство закреплено на стойке, клавиатура управления закреплена на основном корпусе;

H - в одном (основном) корпусе объединены электронное устройство, печатающее устройство, показывающее устройство и клавиатура управления, ГПУ подвешено снизу корпуса;

[2]    - тип клавиатуры: М - мембранная; L - сенсорная клавиатура;

[3]    и [4] - тип дисплеев: А - семисегментный дисплей; B - матричный дисплей с оранжевой подсветкой; E - матричный дисплей с белой подсветкой;

[5]    - максимальная нагрузка весов, в кг: 06; 15; 30;

[6]    -режим работы весов: S - однодиапазонные весы; D - двухинтервальные весы;

[7]    - оснащение средствами распознавания инфракрасных меток: 0 - отсутствует; R -присутствует;

[8]    - оснащение интерйесом связи: E - Ethernet; W - Wi-Fi;

[9]    - характеристики принтера: 0 - лента 50 мм с подложкой; 1 - лента 50 мм без подложки; 2 - лента 75 мм без подложки.

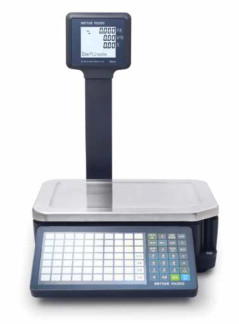

Внешний вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

Крышка, закрывающая доступ к переключателю регулировки с креплением на винт и пломбируемая разрушаемой наклейкой или мастичной пломбой на винт

Программное обеспечение

Переключатель регулировки    Разрушаемая наклейка, закрывающая

доступ к переключателю регулировки

Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к регулировкам средства измерений и данным измерений обеспечивается невозможностью изменения программного обеспечения без применения специализированного оборудования производителя.

Изменение программного обеспечения через интерфейс пользователя невозможно. Доступ к параметрам регулировки средства измерений возможен только при нарушении пломбы и включения переключателя регулировки.

Идентификационные данные программного обеспечения отображаются при включении средства измерений (перезапуске ПО), а также могут быть распечатаны при последовательном нажатии клавиш «Menu» и «*».

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики однодиапазонных весов

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульные листы эксплуатационной документации.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».

Основные средства поверки:

- гири, соответствующие классам точности F1, F2, М1 по ГОСТ OIML R 111-1-2009. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую панель средства измерений рядом с дисплеем и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам торговым с печатью этикеток bPlus

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
