Термопреобразователи сопротивления с переходной схемой соединения 4.48, 4.68, 4.69, 4.91, Ex, Exia, 67083-17

67083-17
Термопреобразователи сопротивления с переходной схемой соединения модификации 4.48, 4.68, 4.69, 4.91, Ex, Exia (в дальнейшем термопреобразователи) предназначены для измерения температуры корпусов или вкладышей подшипников больших машин, а также температуры поверхности других объектов и сред во взрывоопасных зонах и в зонах, опасных по воспламенению горючей пыли.
Карточка СИ
Номер в госреестре 67083-17
Наименование СИ Термопреобразователи сопротивления с переходной схемой соединения
Обозначение типа СИ 4.48, 4.68, 4.69, 4.91, Ex, Exia
Изготовитель "Dittmer G.b.R.", Германия; Фирма "Dittmer Temperaturfuhler GmbH & Co. KG", Германия
Год регистрации 2017
Срок свидетельства 24.03.2022
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Термопреобразователи сопротивления с переходной схемой соединения модификации 4.48, 4.68, 4.69, 4.91, Ex, Exia (в дальнейшем термопреобразователи) предназначены для измерения температуры корпусов или вкладышей подшипников больших машин, а также температуры поверхности других объектов и сред во взрывоопасных зонах и в зонах, опасных по воспламенению горючей пыли.

Описание

Принцип действия термопреобразователей основан на свойстве платины изменять свое сопротивление с изменением температуры. Термопреобразователи имеют один или два чувствительных элемента, выполненных из платиновой проволоки и помещенных в защитную арматуру. У термопреобразователей модификаций 4.48, 4.68 чувствительный элемент помещен в трубку из нержавеющей стали, завальцованную с одного конца. Термопреобразователи модификаций 4.69 и 4.91 имеют гибкую измерительную часть, на конце которой крепится чувствительный элемент в гильзе из нержавеющей стали. Переход от термостойкого кабеля внутри трубки к постоянно присоединенному многожильному кабелю размещен в металлической втулке. Чувствительный элемент термопреобразователей Ex и Exia встроен в защитную трубку из нержавеющей стали и соединяется при помощи выводов с клеммной головкой, закрепленной на защитной трубке. Отличительной чертой термопреобразователей является то, что внутри металлической трубки и термостойкого кабеля удлинительные провода выполнены по двух - или трехпроводной схеме, которая переходит в четырехпроводную схему в многожильном кабеле.

Термопреобразователи имеют различные исполнения, отличающиеся количеством чувствительных элементов, длины и диаметра монтажной части.

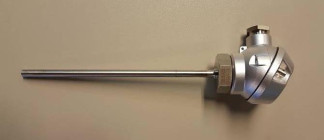

Общий вид средства измерений представлен на рисунках 1-2.

Рисунок 2 - Общий вид термопреобразователей

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от - 40 до +200

Температурный коэффициент, °С-1

0,00385

Пределы допустимой абсолютной погрешности в зависимости от исполнения, °С1):

класс А класс В 1/3 B 1/5 B

±(0,15 + 0,002ЧШм) ±(0,30 + 0,005ЧШм) ±(0,10 + 0,0017М;Шм)

±(0,06 + 0,0010М;Шм)

Примечания:1) Для платиновых ТС с классом допуска 1/3 и 1/5, требования к точности нормированы по п.5.8 ГОСТ6651-2009

2) ^зм - измеренное значение температуры °С, без учета знака.

Таблица 2 - Основные технические характеристики

Наименование

характеристики

Значение

модификации

4.48

4.68

4.69

4.91

Ex

Exia

1

2

3

4

5

6

7

Тип чувствительного элемента

1х Pt100, 2х

Pt100

Схема соединения

гибридная 3-х/4-х проводная и 2-х/4-х проводная

Значение поправки электрического сопротивления при переходе с 2-х, 3-х проводной на 4-х проводную схему, Ом, не более

2,4

Сопротивление изоляции, МОм, не менее

100

1

2

3

4

5

6 7

Материал гильзы

нержавеющая сталь 1.454

Габаритные размеры, мм, не более

-    диаметр погружной части

-    длина погружной части

-    длина соединительного провода, не более

от 3 до 15 500

20000

от 3 до 15 1000

20000

от 6 до 10 5000

20000

6

5000

20000

от 3 до 15 2000

нет

Масса, кг, не более

0,28

1

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

от -40 до +100 от 0 до 95 (без конденсации)

от -40 до +80

от 0 до 95 (без конденсации)

от -40 до +100

от 0 до 95 (без конденсации)

Условия хранения

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

от -50 до +80 от 0 до 95 (без конденсации)

Маркировка взрывозащиты

-

0 Ex ia IICT4/T6 Х

Средний срок службы, лет Средняя наработка на отказ, ч

10

58000

Знак утверждения типа

наносят на титульный лист эксплуатационной документации типографическим способом Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термопреобразователь

сопротивления

4.48 (4.68, 4.69, 4.91, Ex, Exia)

1 шт.

Паспорт

1 экз.

Методика поверки

МП 2411-0137-2016

1 экз. на партию

Поверка

осуществляется по документу МП 2411-0137-2016 «Термопреобразователи сопротивления с переходной схемой соединения модификации 4.48, 4.68, 4.69, 4.91, Ex, Exia. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 10 февраля 2017 г.

Основные средства поверки:

-    термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, регистрационный номер 19916-10;

-    преобразователь сигналов ТС и ТП «Теркон», регистрационный номер 23245-08;

-    термостат жидкостный 7012, регистрационный номер 40415-09.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Техническая документация фирмы - изготовителя «Dittmer GbR», Г ермания

67083-17
Номер в ГРСИ РФ:
67083-17
Производитель / заявитель:
"Dittmer G.b.R.", Германия; Фирма "Dittmer Temperaturfuhler GmbH & Co. KG", Германия
Год регистрации:
2017
Cрок действия реестра:
24.03.2022
