| Номер в госреестре | 67093-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | LF12PT100-50-0-3110-F04 |
| Изготовитель | "Shenzhen Testeck Technology Co. Ltd.", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые LF12PT100-50-0-3110-F04 (далее -термопреобразователи или ТС) предназначены для измерений температуры жидкости в отводящем коллекторе охладителя масла в составе гидротурбины Зарагижской Малой ГЭС.
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи конструктивно выполнены в виде измерительной вставки, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из одного платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Монтаж ТС осуществляется при помощи штуцера.
Схема соединения внутренних проводников ТС с ЧЭ: 3-х проводная.

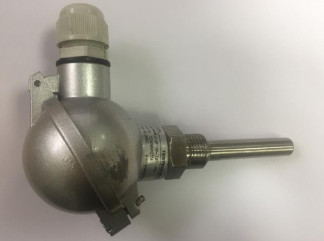

Общий вид термопреобразователей сопротивления платиновых LF12PT100-50-0-3110-F04 с указанием места пломбировки от несанкционированного доступа представлена на рисунке 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +200 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | В |
| Допуск по ГОСТ 6651 -2009/МЭК 60751, °С (t - значение измеряемой температуры), °С | ±(0,3+0,005 • |t|) |
| Диаметр монтажной части ТС, мм | 12 |
| Длина погружаемой части ТС, мм | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +85 95 |
наносится на титульный лист паспорта типографским способом.
Термопреобразователь сопротивления платиновый LF12PT100-50-0-3110-F04 Паспорт (на русском языке)
3 шт. 3 шт.
осуществляется по ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Термостат переливной прецизионный ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «Shenzhen Testeck Technology Co. Ltd.», Китай.
| Зарегистрировано поверок | 167 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
