| Номер в госреестре | 67096-17 |
| Наименование СИ | Комплексы фотоэлектронные измерительные |
| Обозначение типа СИ | ФЭБ-5М |
| Изготовитель | ФКП "Нижнетагильский институт испытания металлов", г.Нижний Тагил |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фотоэлектронные измерительные ФЭБ-5М предназначены для измерений скорости движения боеприпасов стрелкового и ракетно-артиллерийского вооружения в контролируемом участке баллистической траектории.
Принцип действия комплексов фотоэлектронных измерительных ФЭБ-5М основан на формировании приемными устройствами с помощью оптической системы поля зрения с малым угловым размером 0,50 в одном направлении и значительно большим (300) в другом, образующими блокирующую плоскость. Световой поток, проходящий через оптическую систему и зависящий от яркости фона, преобразуется фотоприемником в электрический ток. При пролете боеприпасом блокирующей плоскости происходит изменение светового потока и соответственно изменяется ток фотоприемника. Изменение электрического тока усиливается и преобразовывается в электрический сигнал, соответствующий пролету боеприпасом блокирующей плоскости.
Комплекс фотоэлектронный измерительный ФЭБ-5М состоит из двух приемных устройств (ПУ), автоматизированного рабочего места (АРМ) «Испытатель», фотодатчика и комплекта соединительных кабелей. ПУ устанавливаются на рабочей площадке, а АРМ размещается в измерительной лаборатории. Передача сигналов от ПУ и фотодатчика к АРМ осуществляется по сигнальному кабелю. Фотодатчик предназначен для предотвращения запуска комплексов ФЭБ-5М от вспышки при выстреле. АРМ обеспечивает измерение и индикацию интервала времени, а также ввод этих интервалов в компьютер и вычисление скоростей движения пуль и снарядов, предоставление регистрируемой и рассчитываемой информации на экране монитора и бумажном носителе.

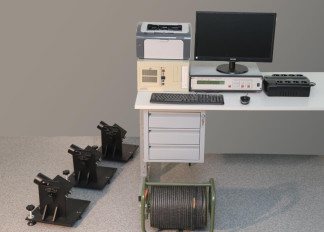

Общий вид средства измерений представлен на рисунке 1.
В состав комплексов входит программное обеспечение (ПО) АРМ «Испытатель», которое предназначено только для работы с комплексами ФЭБ-5М и не может быть использовано отдельно от их измерительной части. Специальное ПО АРМ должно обеспечивать передачу данных баллистического хронометра в компьютер и обработку результатов измерений с выдачей оператору расчетной скорости пролета снаряда.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АРМ «Испытатель» |
| Номер версии (идентификационный номер) ПО | Версия 1.0.6 |
| Цифровой идентификатор ПО | C67DE38E |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости, м/с | от 100 до 2000 |
| Предел допускаемой относительной среднеквадратической погрешности измерения скорости, % | 0,15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, кВ-А, не более | 0,7 |
| Масса переносных блоков, кг, не более | 6 |
| Величина измерительной базы, м | от 2 до 20 |
| Условия эксплуатации лабораторного оборудования: - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 50 до 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| Условия эксплуатации выносного оборудования: - температура окружающей среды, °С | от -30 до +40 |
| Средняя наработка на отказ, ч | 600 |
| Средний срок службы, лет | 7 |
наносится на лицевую панель хронометра РУШ-МП в виде наклейки и на титульный лист формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| АРМ «Испытатель» | АШВ 1.419.014 | 1 шт. |
| Устройство приемное | АШВ 2.781.037 | 2 шт. |
| Принтер | 1 шт. | |
| Источник бесперебойного питания | 1 шт. | |
| Фотодатчик | АШВ 2.329.029 | 1 шт. |
| Формуляр | АШВ 2.781.021 ФО | 1 экз. |
| Руководство по эксплуатации | АШВ 2.781.021 РЭ | 1 экз. |
| Принадлежности: Кабель | АШВ 4.853.179-01 | 1 шт. |
| Жгут | АШВ 4.863.277 | 1 шт. |
| Кабель | АШВ 4.853.044-02 | 1 шт. |
| Кабель | АШВ 4.853.180 | 1 шт. |
| Катушка | АШВ 4.853.003 | 1 шт. |
| Опора | АШВ 8.074.208 | 2 шт. |
| Наименование | Обозначение | Количество |
| Реперный знак | АШВ 4.115.028 | 2 шт. |
| Бобышка | АШВ 9.280.010 | 1 шт. |
| Опора шаровая | АШВ 8.074.207 | 1 шт. |
| Тренога | БЛ 4.136.043 | 1 шт. |
| Рулетка ЗПД2-206 НТ/1 | по ГОСТ 7502-98 | 1 шт. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 67096-17 «Комплексы фотоэлектронные измерительные ФЭБ-5М. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 16 января 2017 года. Основные средства поверки:
Таблица 5 - Основные средства поверки
| Наименование характеристики | Значение |
| Рулетка измерительная металлическая (по ГОСТ 7502-98) | |
| Диапазон измерений длины, м | от 0 до 30 |
| Класс точности | 3 |
| Генератор импульсов Г5-60 (рег. № 5463-76) | |
| Период повторения импульсов, с | от 1 ■ 10-7 до 10 |
| Пределы допускаемой погрешности установки периода повторения импульсов (где Т - установленный период повторения) | ±110-6-T |
| Частотомер электронно-счетный Ч3-63/3 (рег. № 32499-06) | |
| Диапазон измерений интервалов времени, с | от 2-10-8 до 7-103 |
| Диапазон измерений частоты, Гц | от 1 • 10-3 до 1,5-10у |
| Пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора | ±2,5-10-8 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
АШВ 2.781.021 ТУ «Фотоэлектронный измерительный комплекс ФЭБ-5М. Технические условия»
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
