| Номер в госреестре | 67098-17 |
| Наименование СИ | Формирователи IP-соединений |
| Обозначение типа СИ | АМУЛЕТ-2Э |
| Изготовитель | ФГУП "ЦНИИ связи" (ЦНИИС), г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Формирователи IP-соединений АМУЛЕТ-2Э, далее приборы, предназначены для формирования IP-соединений с заданным объемом (количеством) передаваемой информации и (или) с заданной длительностью сеанса передачи данных и статистического анализа информации (данных), полученной из систем измерений передачи данных (СИПД) оборудования связи.
Принцип действия приборов основан на переносе (передаче) единиц объемов (количества) информации (данных) от государственного первичного эталона ГЭТ 200-2012 на оборудование связи, оказывающего услуги по передачи данных, и фиксации моментов начала и окончания сеанса передачи данных.
Приборы представляют собой программно-аппаратный комплекс, состоящий из блока формирования IP-соединений со встроенным программным обеспечением (ПО), функционирующим в операционной системе Linux.
Управление приборами осуществляется с помощью внешнего персонального компьютера (ПК) с пакетом специального ПО АМУЛЕТ-2Э, версия 1.0, функционирующего в операционной системе Windows 7.
Подключение приборов к ПК осуществляется по локальной сети Ethernet.
Основные функции приборов:
- перенос (передача) единиц объемов (количества) информации от государственного первичного эталона;
- формирование временных интервалов;
- статистический анализ информации (данных) и временных интервалов, полученных из систем измерений передачи данных (СИПД) оборудования связи
Таблица 1 - Модификации приборов
| Код | Обозначение | Описание исполнения |
| Амулет-2Э/1 | ЦМПР.466961.002 | Корпус, в котором установлены плата управления для работы по технологии Ethernet (базовая функциональность) и модуль для работы по беспроводным сетям GPRS/UMTS/LTE (дополнительная функциональность). |
| Амулет-2Э/2 | ЦМПР.466961.002-01 | Корпус, в котором установлена плата управления для работы по технологии Ethernet. Предусмотрена возможность установки модуля, обеспечивающего дополнительную функциональность. |
| Амулет-2Э/3 | ЦМПР.466961.002-02 | Корпус, в котором установлена только плата управления для работы по технологии Ethernet. |
| Примечание - Для работы с беспроводными сетями GPRS/UMTS/LTE устанавливается модуль ЦМПР.467144.002, поставляемый по отдельному заказу. | ||
Конструктивно приборы выполнены в виде приборного контейнера.

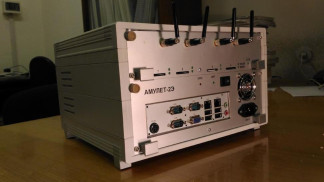

Защита от несанкционированного доступа к процессору и результатам измерений обеспечивается двумя пломбами, что предотвращает несанкционированные вмешательства, которые могут привести к изменению метрологических характеристик или результатов измерений. Общий вид прибора и места пломбирования представлены на рисунке 1.
Места пломбирования выделены
Уровень защиты ПО и измерительной информации «высокий», в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименовании ПО | АМУЛЕТ-2Э |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | bf1344e506861f6724459c678e2261d5 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон переноса (передачи) единиц объемов (количества) информации | от 1 байт до 1 Гбайт |
| Пределы абсолютной погрешности переноса (передачи) единиц объемов (количества) информации, байт | ±1 |
| Диапазон формирования длительности сеанса передачи объемов (количества) информации, с | от 1 до 3600 |
| Пределы абсолютной погрешности формирования длительности сеанса передачи объемов (количества) информации, с | ±0,25 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±0,5 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от + 10 до + 35 80 от 70,0 до 106,7 |
Таблица 5 - Потребляемая мощность, масса и габаритные размеры
| Код | Обозначение | Потребляемая мощность, В-А, не более | Масса, кг, не более | Г абаритные размеры, мм, не более (длина-ширина-высота) |
| Амулет-2Э/1 | ЦМПР.466961.002 | 30 | 5,5 | 291х288х181 |
| Амулет-2Э/2 | ЦМПР.466961.002-01 | 25 | 5 | 291х288х181 |
| Амулет-2Э/3 | ЦМПР.466961.002-02 | 20 | 3,5 | 291х263х120 |
наносится на эксплуатационную документацию приборов типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Обозначение | Наименование изделия | Количество в модификации ЦМПР.466961.002- | ||
| - | 01 | 02 | ||
| АМУЛЕТ-2Э/1 | АМУЛЕТ-2Э/2 | АМУЛЕТ-2Э/3 | ||
| ЦМПР.467144.001 | Плата управления (MUE) | 1 | 1 | 1 |
| ЦМПР.467144.002 | Модуль беспроводной связи универсальный | 1 | - | - |
| ЦМПР.467361.002 | Компакт диск с программным обеспечением АМУЛЕТ-2Э | 1 | 1 | 1 |
| SCZ-1 240-006 | Кабель электропитания | 1 | 1 | 1 |
| FTP-5E | Патч-корд | 1 | 1 | 1 |
| ЦМПР.466961.002ПС | Паспорт | 1 | 1 | 1 |
| ЦМПР.466961.002РЭ | Руководство по эксплуатации | 1 | 1 | 1 |
| Обозначение | Наименование изделия | Количество в модификации ЦМПР.466961.002- | ||
| - | 01 | 02 | ||
| АМУЛЕТ-2Э/1 | АМУЛЕТ-2Э/2 | АМУЛЕТ-2Э/3 | ||
| ЦМПР.466961.002МП | Методика поверки | 1 | 1 | 1 |
| Упаковка | 1 | 1 | 1 | |
осуществляется по документу ЦМПР.466961.002МП «Формирователи IP-соединений АМУЛЕТ-2Э Методика поверки», утвержденному ФГУП ЦНИИС 14 февраля 2017 г.
Основные средства поверки:
- файлы ГПЭ единиц измерения количества (объемов) передаваемой цифровой информации по каналам Интернет и телефонии, (регистрационный № ГЭТ 200-2012), суммарная стандартная неопределенность в диапазоне воспроизведения единиц от 1 байта до 1 Гбайт равна 0 байт;
- частотомер электронно-счетный Ч3-63, (регистрационный № 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к формирователям IP-соединений АМУЛЕТ-2Э
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, предназначенных для измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии.
