| Номер в госреестре | 67101-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-100, РВС-400, РВС-700, РВС-1000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-400, РВС-700, РВС-1000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические.
Резервуары представляют собой стальные конструкции цилиндрической формы с днищем и крышей.
Цилиндрическая стенка резервуаров включает в себя:
- четыре цельносварных поясов полистовой сборки (РВС-100);
- пять цельносварных поясов полистовой сборки (РВС-400);
- шесть цельносварных поясов полистовой сборки (РВС-700, РВС-1000 (№ 7, 15, 16, 17, 18, 19, 20, 21));
- восемь цельносварных поясов полистовой сборки (РВС-1000 № 24);
- девять цельносварных поясов полистовой сборки (РВС-1000 №25).
Листы изготовлены из стали марки 09Г2С.
Фундамент резервуара: песчаный грунт, гидрофобный слой.
Резервуары стальные вертикальные цилиндрические РВС-100 (№ 26, 30, 31, 32, 33, 34), РВС-400 (№ 22, 23), РВС-700 (№ 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 14), РВС-1000 (№ 7, 15, 16, 17, 18, 19, 20, 21, 24, 25) расположены на территории нефтебазы «Жиганская нефтебаза» АО «Саханефтегазсбыт», Республика Саха, (Якутия), Жиганский район, п. Жиганск, ул. Молодежная, 24.

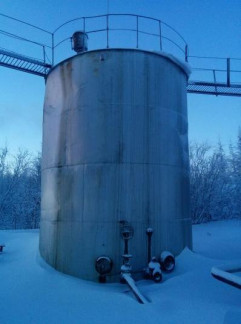

Общий вид резервуаров стальных вертикальных цилиндрических РВС-100, РВС-400, РВС-700, РВС-1000 представлен на рисунках: 1, 2, 3, 4.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение | |||
| РВС-100 | РВС- 400 | РВС-700 | РВС-1000 | |
| Номер резервуара | ||||
| 26 30 31 32 33 34 | 22 23 | 1 2 3 4 5 6 8 9 10 11 12 13 14 | 7 15 16 17 18 19 20 21 24 25 | |
| Номинальная вместимость, 3 м | 100 | 400 | 700 | 1000 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,20 | |||
Таблица 2 - Технические характеристики
| Наименование параметра | Значение | |||
| РВС-100 | РВС- 400 | РВС-700 | РВС-1000 | |
| Номер резервуара | ||||
| 26 30 31 32 33 34 | 22 23 | 1 2 3 4 5 6 8 9 10 11 12 13 14 | 7 15 16 17 18 19 20 21 24 25 | |
| Средний срок службы, лет, не менее | 30 | |||
| Условия эксплуатации: | ||||
| Температура окружающего воздуха, °С | -40 до +40 | |||
| Атмосферное давление, кПа | от 84,0 до 106,7 | |||
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический. | РВС-100 | 6 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-100. Паспорт. | - | 6 экз. |
| Г радуировочная таблица | 6 экз | |
| Резервуар стальной вертикальный цилиндрический. | РВС-400 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-400. Паспорт. | - | 2 экз |
| Г радуировочная таблица | - | 2 экз |
| Резервуар стальной вертикальный цилиндрический. | РВС-700 | 13 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-700. Паспорт. | - | 13 экз |
| Г радуировочная таблица | 13 | |
| Резервуар стальной вертикальный цилиндрический. | РВС-1000 | 10 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-1000. Паспорт. | - | 10 экз |
| Г радуировочная таблица | - | 10 экз |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер ФИФ 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер ФИФ 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер ФИФ 21702-01);
- нивелир электронный SDL30 (регистрационный номер ФИФ 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;
РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации.
