| Номер в госреестре | 67102-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-200, РВС-1000, РВС-2000, РВС-3000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-1000, РВС-2000, РВС-3000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические.
Резервуары представляют собой стальные конструкции цилиндрической формы с днищем и крышей.
Цилиндрическая стенка резервуаров включает в себя:
- четыре цельносварных поясов полистовой сборки (РВС-200);
- шесть цельносварных поясов полистовой сборки (РВС-1000 (№ 9п, 11п, 12п, 13п,
14п));
- восемь цельносварных поясов полистовой сборки (РВС-1000, (№ 1, 2, 3, 4, 6, 7, 8, 9, 10,
11, 12, 13), РВС-2000, РВС-3000);
- десять цельносварных поясов полистовой сборки (РВС-1000 №5).
Листы изготовлены из стали марки 09Г2С.
Фундамент резервуара: песчаный грунт, гидрофобный слой.
Резервуары стальные вертикальные цилиндрические РВС-200 (№ 14, 15, 16, 17, 18, 19, 20, 21), РВС-1000 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 9п, 11п, 12п, 13п, 14п), РВС-2000 (№ 22), РВС-3000 (№ 23) расположены на территории нефтебазы «Чокурдахская нефтебаза» АО «Саханефтегазсбыт», Республика Саха, (Якутия), Аллаиховский район, п. Чокурдах, ул. Дежнева, 14.

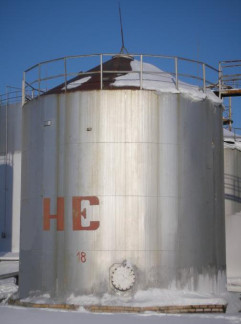

Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4.
| Таблица 1 - М | етрологические характеристики | |||
| Наименование характеристики | Значение | |||
| РВС-200 | РВС-1000 | РВС- 2000 | РВС- 3000 | |
| Заводской номер резервуара | ||||
| 14 15 16 17 18 19 20 21 | 1 2 3 4 5 6 7 8 9 10 11 12 13 9п 11п 12п 13п 14п | 22 | 23 | |
| Номинальная вместимость, 3 м | 200 | 1000 | 2000 | 3000 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,20 | |||
| Наименование характеристики | Значение |
| РВС-200 РВС-1000 РВС- РВС- 2000 3000 | |
| Заводской номер резервуара | |
| 14 15 16 17 18 19 20 21 || 1 2 3 4 5 6 7 8 9 10 11 12 13 9п 11п 12п 13п 14п || 22 || 23 | |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °С | -40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество, шт. |
| Резервуар стальной вертикальный цилиндрический. | РВС-200 | 8 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-200. Паспорт. | - | 8 экз. |
| Г радуировочная таблица | - | 8 экз |
| Резервуар стальной вертикальный цилиндрический. | РВС-1000 | 18 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-1000. Паспорт. | - | 18 экз |
| Г радуировочная таблица | - | 18 экз |
| Резервуар стальной вертикальный цилиндрический. | РВС-2000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-2000. Паспорт. | - | 1 экз |
| Г радуировочная таблица | 1 экз | |
| Резервуар стальной вертикальный цилиндрический. | РВС-3000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-3000. Паспорт. | - | 1 экз |
| Г радуировочная таблица | - | 1 экз |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер ФИФ 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер ФИФ 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер ФИФ 21702-01);
- нивелир электронный SDL30 (регистрационный номер ФИФ 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;
РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации.
| Зарегистрировано поверок | 25 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
