| Номер в госреестре | 67103-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические.
Резервуары представляют собой стальные конструкции цилиндрической формы с днищем и крышей.
Цилиндрическая стенка резервуаров включает в себя:
- пять цельносварных поясов полистовой сборки (РВС-400 (№ 48, 49, 50, 51, 53, 54));
- шесть цельносварных поясов полистовой сборки (РВС-400 (№ 2, 3, 6, 7, 18, 19), РВС-700, РВС-1000 (№ 17, 21, 22, 23, 24, 25, 26, 41, 42, 45, 46));
- восемь цельносварных поясов полистовой сборки (РВС-1000 (№ 34, 37), РВС-2000, РВС-3000).
Листы изготовлены из стали марки 09Г2С.
Фундамент резервуара: песчаный грунт, гидрофобный слой.
Резервуары стальные вертикальные цилиндрические РВС-400 (№ 2, 3, 6, 7, 18, 19, 48, 49, 50, 51, 53, 54), РВС-700 (№ 1, 4, 5, 8, 11, 15), РВС-1000 (№ 17, 21, 22, 23, 24, 25, 26, 34, 37, 41, 42, 45, 46), РВС-2000 (№ 27, 28, 29, 30, 32, 33, 35, 36, 38, 39, 40, 43, 44), РВС-3000 (№ 55, 56, 57, 58) расположены на территории нефтебазы «Нюрбинская нефтебаза» АО «Саханефтегазсбыт», Республика Саха, (Якутия), Нюрбинский район, п. Нефтебаза, ул. Нефтебаза.

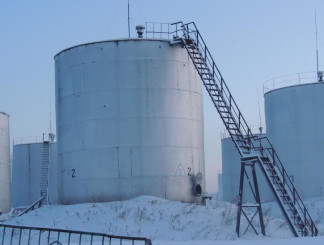

Общий вид резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4, 5.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение | ||||||||||
| РВС-400 РВС-700 РВС-1000 | |||||||||||
| Номер резервуара | |||||||||||
| 2 3 6 | 7 18 19 48 49 50 | 51 | 53 | 54 | 1 4 5 | 8 11 15 | 17 21 | 22 23 24 25 | 26 34 37 41 42 45 46 | ||
| Номинальная вместимость, м3 | 400 | 700 | 1000 | ||||||||
| Пределы допускаемой относительной погрешности вместимости, % | ±0,20 | ||||||||||
| Наименование параметра | Значение | ||||||||||
| РВС-2000 РВС-3000 | |||||||||||
| Номер резервуара | |||||||||||
| 27 28 | 29 30 32 33 35 | 36 | 38 | 39 | 40 43 | 44 | 55 | 56 | 57 58 | ||
| Номинальная вместимость, м3 | 2000 | 3000 | |||||||||
| Пределы допускаемой относительной погрешности вместимости, % | ±0,20 | ||||||||||
| Наименование параметра | Значение | |||||||
| РВС-400 РВС-700 РВС-1000 | ||||||||
| Номер резервуара | ||||||||
| 2 3 6 | 7 18 19 48 49 50 | 51 | 53 | 54 1 1 4 5 | 8 11 15 1 17 21 | 22 23 24 25 | 26 34 37 41 42 45 46 | |
| Средний срок службы, лет, не менее | 30 | |||||||
| Условия эксплуатации: | ||||||||
| Температура окружающего воздуха, °С | -40 до +40 | |||||||
| Атмосферное давление, кПа | от 84,0 до 106,7 | |||||||
| Наименование параметра | Значение | |||||||
| РВС-2000 РВС-3000 | ||||||||
| Номер резервуара | ||||||||
| 27 28 | 29 30 32 33 35 | 36 | 38 | 39 40 43 | 44 55 | 56 | 57 58 | |
| Средний срок службы, лет, не менее | 30 | |||||||
| Условия эксплуатации: | ||||||||
| Температура окружающего воздуха, °С | -40 до +40 | |||||||
| Атмосферное давление, кПа | от 84,0 до 106,7 | |||||||
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средств измерений
| Наименование | Обозначение | Количество шт. |
| Резервуар стальной вертикальный цилиндрический. | РВС-400 | 12 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-400. Паспорт. | - | 12 экз. |
| Г радуировочная таблица | - | 12 экз. |
| Резервуар стальной вертикальный цилиндрический. | РВС-700 | 6 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-700. Паспорт. | - | 6 экз. |
| Г радуировочная таблица | - | 6 экз. |
| Резервуар стальной вертикальный цилиндрический. | РВС-1000 | 13 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-1000. Паспорт. | - | 13 экз. |
| Г радуировочная таблица | - | 13 экз. |
| Резервуар стальной вертикальный цилиндрический. | РВС-2000 | 13 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-2000. Паспорт. | - | 13 экз. |
| Г радуировочная таблица | - | 13 экз. |
| Резервуар стальной вертикальный цилиндрический. | РВС-3000 | 4 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-3000. Паспорт. | - | 4 экз. |
| Г радуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер ФИФ 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер ФИФ 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер ФИФ 21702-01);
- нивелир электронный SDL30 (регистрационный номер ФИФ 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;
РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации.
