| Номер в госреестре | 67106-17 |
| Наименование СИ | Весы товарные морские |
| Обозначение типа СИ | ВТС |
| Изготовитель | ООО "ТехноСити", г.Химки |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

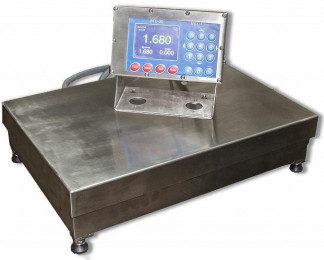

Весы товарные морские ВТС (далее - весы) предназначены для измерений массы.
Весы состоят из весоизмерительного прибора (далее - прибор) и грузоприемного устройства (далее - ГПУ), соединенных сигнальным кабелем.
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента весоизмерительного датчика в электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке весоизмерительным прибором с дальнейшим определением значения массы объекта измерений.
Для обеспечения работы на судах, в весах предусмотрена система компенсации влияния качки. Помимо весоизмерительного датчика для восприятия силы тяжести объекта измерений, в ГПУ установлен дополнительный весоизмерительный датчик (далее - ДД) с закрепленной на нем конструкцией специальной формы. Алгоритм математической обработки сигнала ДД позволяет учесть дополнительные ускорения, возникающие при качке судна.
Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть передано через цифровые интерфейсы связи на периферийные электронные устройства, например персональный компьютер, принтер. Результат измерений считается приемлемым, при возникновении критерия стабильности (индикация показаний зеленым цветом).
Весы оснащены последовательным интерфейсом передачи данных RS-232 или WiFi
(опция).
Весы снабжены следующими устройствами и функциями:
- определение стабильного равновесия;
- полуавтоматическое устройство установки на нуль;
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
- устройство уравновешивания тары - устройство выборки массы тары;
- запоминающее устройство;
- дополнительный дисплей (опция).
Весы имеют следующие режимы работы:
- суммирование;
- режим сравнения.
Обозначение модификаций весов имеет вид ВТС-[1], где:
[1] - обозначение максимальной нагрузки (Max); 30 кг или 60 кг.
Для защиты весов от несанкционированного доступа пломбируется корпус прибора. Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, с помощью которой ограничивается доступ к переключателю, без изменения положения которого, невозможна регулировка весов. Изменение ПО невозможно без применения специализированного оборудования изготовителя.
Изменение программного обеспечения через интерфейс пользователя невозможно. Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО (номер версии), а также значение «счетчика калибровок», доступны для просмотра в меню весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже мв 1.xx* |
| Цифровой идентификатор ПО | - |
| * xх - символы, указывающие на номер версии метрологически незначимой части ПО. | |
Таблица 2 - Метрологические и технические характеристики**
| Характеристика | Модификации | |
| ВТС-30 | ВТС-60 | |
| Максимальная нагрузка (Мах1/Мах2), кг | 15/30 | 30/60 |
| Действительная цена деления шкалы (d1/d2), г | 10/20 | 20/50 |
| Диапазон температуры, °C | от -10 до +40 | |
| Диапазон уравновешивания тары, % Мах2 | 100 | |
| Диапазон работы полуавтоматического устройства установки на нуль, % Мах2 | 20 | |
| Характеристика | Модификации | |
| ВТС-30 | ВТС-60 | |
| Параметры электропитания от сети переменного тока напряжение, В частота, Гц | 220 +10 % 220 -15%; 50±1 | |
| ** Примечание - использована терминология | ГОСТ OIML R | 76-1-2011 «Весы |
неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» в части наименования метрологических характеристик.
Таблица 3 - Пределы допускаемой абсолютной погрешности
| Модификации | Интервалы измерений, г | Пределы допускаемой абсолютной погрешности при поверке, г |
| От 0 до 5000 включ. | ±5 | |
| ВТС-30 | Св. 5000 до 15000 включ. | ±10 |
| Св. 15000 до 30000 включ. | ±20 | |
| От 0 до 10000 включ. | ±10 | |
| ВТС-60 | Св. 10000 до 30000 включ. | ±20 |
| Св. 30000 до 60000 включ. | ±50 | |
| Примечание - | пределы допускаемой погрешности в эксплуатации равны удвоенному | |
| значению пределов допускаемых погрешностей при поверке. | ||
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы - 1 шт.
2. Руководство по эксплуатации - 1 экз.
3. Методика поверки - 1 экз.
осуществляется по документу МП 204-13-2016 «ГСИ. Весы товарные морские ВТС. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 октября 2016 г.
Основные средства поверки: гири, соответствующие классам точности F2, M1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов и/или в виде оттиска на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы». ТУ 4274-030-01358643-2016 «Весы товарные морские ВТС. Технические условия».
| Зарегистрировано поверок | 408 |
| Поверителей | 12 |
| Актуальность данных | 21.11.2024 |
