| Номер в госреестре | 67109-17 |
| Наименование СИ | Преобразователи частоты вращения токовихревые |
| Обозначение типа СИ | NI8-M18-AP6X |
| Изготовитель | "Hans Turck GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи частоты вращения токовихревые NI8-M18-AP6X (далее -преобразователи) предназначены для измерения частоты вращения валов гидротурбин на Зарагишской ГЭС.
Принцип основы работы преобразователя основан на преобразовании измерения потока магнитного поля, проходящего через встроенный полупроводниковый чувствительный элемент, в электрический сигнал.
При вращении зубчатого колеса происходит перераспределение магнитного потока, проходящего через чувствительный элемент преобразователя, и на выходе преобразователя формируется электрический сигнал - последовательность прямоугольных электрических импульсов тока. Частота последовательности импульсов характеризует частоту вращения зубчатого колеса.

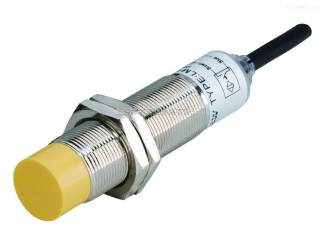

Внешний вид преобразователей приведен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерения частоты вращения, об/мин | от 5 до 1000 |
| Пределы допускаемой основной относительной погрешности измерения частоты вращения, % | ±1 |
| Напряжение питания от источника постоянного тока, В | от 10 до 24 |
| Нормальная область значений температуры, 0С | 20±5 |
| Рабочие условия эксплуатации: - диапазон рабочих температур, °С | от -60 до +250 |
| Пределы допускаемой дополнительной относительной погрешности изменений частоты вращения в диапазоне рабочих температур, % | ±0,5 |
| Г абаритные размеры датчика (диаметр х длина), мм, не более | 18х90 |
| Масса, г, не более | 350 |
наносится на титульный лист паспорта методом печати или наклейки. Комплектность средства измерений
Таблица 2
| Преобразователи частоты вращения токовихревые NI8-M18-AP6X Зав.№: 118, 119, 218, 219, 318, 319 | 6 шт. |
| Паспорт | 6 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 204/3-16-2016 «Преобразователи частоты вращения токовихревые NI8-M18-AP6X. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 октября 2016 г.
Основные средства поверки:
- Стенд СП31 (г/р № 61681-15).
- Частотомер электронно-счетный ЧЗ-38 (Госреестр № 3433-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Техническая документация фирмы «Hans Turck GmbH & Co. KG», Германия.
