| Номер в госреестре | 67110-17 |
| Наименование СИ | Измерители температуры интерфейсные |
| Обозначение типа СИ | МТК-30.ТРМ-200 |
| Изготовитель | ООО "Системы телемеханики и автоматизации" (СИСТЕЛ), г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители температуры интерфейсные МТК-30.ТРМ-200 (далее по тексту - измерители температуры) предназначены для измерений температуры окружающей среды.
Принцип действия измерителей температуры основан на преобразовании температуры окружающей среды, измеряемой преобразователем температуры DS18S20, в цифровой код с его дальнейшей передачей в компьютер для мониторинга температуры.
Измерители температуры обеспечивают передачу данных по гальванически развязанным интерфейсам RS485 (или RS232) в устройство сбора и передачи данных Систел-УСПД по стандартному протоколу в соответствии с ГОСТ Р МЭК 60870-5-101-2006.
В состав измерителей температуры входят контроллер температуры МТК-30.ТРМ-200 (далее по тексту - контроллер) и два преобразователя температуры (микросхемы цифрового термометра) DS18S20 с соединительными кабелями.
Контроллер имеет три однопроводных интерфейса для подключения трех преобразователей температуры и два порта интерфейсов RS-485 или RS232. Выход D+, D- предназначен для передачи данных в компьютер по стандартному протоколу в соответствии с ГОСТ Р МЭК 60870-5-101-2006. Выход F+, F- предназначен для получения данных с датчика частоты сети.
На корпусе контроллера предусмотрена кнопка включения режима конфигурации контроллера с компьютера через интерфейс RS-485. Корпус контроллера имеет светодиодную индикацию работы устройства (включения сетевого напряжения) и функционирования программы. Контроллер конструктивно выполнен в унифицированном пластиковом корпусе и имеет стандартное крепление на DIN-рейку 35 мм, позволяющее оперативно производить монтаж и демонтаж измерителя температуры.
Корпус контроллера и источник питания (при заказе) устанавливаются в закрытый металлический или пластмассовый корпус с прозрачным окном или в шкаф.
Преобразователь температуры DS18S20 обеспечивает 9-битные температурные измерения по шкале Цельсия и имеет сигнальную функцию с верхней и нижней точками переключения, программируемыми пользователем и хранящимися в энергонезависимой памяти (EEPROM).
При размещении преобразователей температуры DS18S20 в окружающей среде их выводы изолированы компаундом, а при эксплуатации снаружи помещений дополнительно защищены от прямого действия лучей солнечного света.
Измерители температуры применяются в устройствах автоматизированной системы диспетчерского управления (АСДУ) различного уровня и автоматизированных информационноизмерительных системах коммерческого учета электроэнергии (АИИС КУЭ).
Общий вид и место нанесения знака поверки контроллера температуры представлены на рисунке 1. Внешний вид измерителей температуры представлен на рисунке 2.

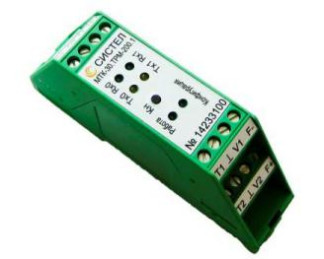

Рисунок 1 - Общий вид и место нанесения знака поверки контроллера температуры
Метрологически значимое программное обеспечение по ГОСТ Р 8.654-2009 (далее -ПО) загружается в микропроцессор измерителей температуры на заводе-изготовителе. Возможность доступа к ПО через внешние интерфейсы отсутствует. Влиянием ПО на метрологические характеристики измерителей температуры можно пренебречь.
Идентификационные данные программного обеспечения измерителей температуры приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО измерителей температуры
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TEMP FREQ5.hex |
| Номер версии (идентификационный номер ПО) | не ниже 5 |
| Цифровой идентификатор ПО | 151b6cd72c1af3d69924bf2fb570a2ba |
Таблица 2 - Метрологические и технические характеристики измерителей температуры
| Наименование характеристики | Значение |
| Диапазон измерений температуры окружающей среды, °С | от -40 до +70 |
| Пределы допускаемой абсолютной погрешности измерения температуры окружающей среды, °С | ±0,5 |
| Цена единицы наименьшего разряда кода, °С | 0,5 |
| Напряжение питания от источника постоянного тока, В | 24±1,2 |
| Потребляемая мощность, В • А, не более | 2,2 |
| Габаритные размеры, (длинахширинахвысота), мм, не более: - преобразователя температуры - контроллера | 18,8x4,7x3,6 99x22,6x50,6 |
| Масса (в корпусе), не более: - преобразователя температуры, кг - контроллера, кг | 0,0001 0,2 |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -40 до +70 до 96 |
| Средняя наработка на отказ, ч, не менее | 120000 |
| Средний срок службы, лет, не менее | 8 |
наносится на боковую поверхность измерителей температуры в виде наклейки и на титульный лист паспорта типографским способом.
Комплектность измерителей температуры представлена в таблице 3.
Таблица 3 - Комплектность измерителей температуры
| Наименование | Обозначение | Количество | Примечание |
| Измеритель температуры интерфейсный МТК-30.ТРМ-200 в составе: - преобразователь температуры DS18S20 - контроллер МТК-30.ТРМ-200 - кабель КММ 4х0,12- длина 3 м - кабель КММ 4х0,12- длина 12 м | МТК-30.ТРМ-200 | 2 шт. 1 шт. 1 шт. 1 шт. | - |
| Источник питания постоянного тока 24 В | - | 1 шт. | По заявке потребителя |
| DIN-рейка 35 мм | - | 1 шт. | По заявке потребителя |
| Измеритель температуры интерфейсный МТК-30.ТРМ-200. Паспорт | ПС 4211-23559703777-2017 | 1 экз. | - |
| Наименование | Обозначение | Количество | Примечание |
| Измерители температуры интерфейсные МТК-30.ТРМ-200 Руководство по эксплуатации | 59703777-4211-235 РЭ | 1 экз. | - |
| Измерители температуры интерфейсные МТК-30.ТРМ-200. Методика поверки | 59703777-4211-235 МП | 1 экз. | По заявке потребителя |
осуществляется по документу 59703777-4211-235 МП «Измерители температуры интерфейсные МТК-30.ТРМ-200. Методика поверки», утвержденному ООО «ИЦРМ» 15.02.2017 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4211-235-59703777-2017 Измерители температуры интерфейсные МТК-30.ТРМ-200. Технические условия
