| Номер в госреестре | 67112-17 |
| Наименование СИ | Термопреобразователи сопротивления торговой марки "MINCO" |
| Обозначение типа СИ | S100050 |
| Изготовитель | "Minco Products, Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления т.м. MINCO серии S100050 (далее по тексту -термометры или ТС) предназначены для измерений температуры обмоток статоров электродвигателей в различных отраслях промышленности во взрывоопасных и взрывобезопасных зонах.
Принцип действия ТС основан на зависимости сопротивления платинового или никелевого термочувствительного элемента (ЧЭ) от температуры. Чувствительный элемент ТС помещен в защитный корпус из высокотемпературного эпоксидного стекла. Удлинительный кабель выведен через уплотнение в наружной части защитного корпуса.
Термопреобразователи ТС представляют собой измерительную вставку с соединёнными выводными проводами, состоящую из тонкоплёночных чувствительных элементов. Измерительная вставка имеет несколько модификаций.
Модификации ТС имеют исполнения различающиеся: типом термочувствительного элемента (PD, PE, NB, PA), схемой соединения внутренних проводов с ЧЭ, а также габаритными размерами.
ТС имеют двух-, трех- или четырехпроводную схему соединения внутренних проводов
с ЧЭ.
ТС относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах класса 1,2 категории IIA, IIB, IIC.

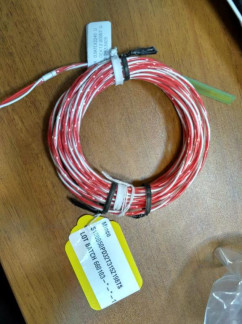

Фото внешнего вида ТС представлено на рисунке 1.
Таблица 1 - Метрологические и технические характеристики ТС
| Характеристика | Значение |
| Диапазон измеряемых температур, °С | от -50 до +180 |
| Температурный коэффициент ТС a , °С : Модификаций - S100050PD - S100055PD Модификаций - S100050PE - S100055PE Модификаций - S100050NB - S100055NB Модификаций - S100050 PA - S100055PA | 0,00385 0,00385 0,00618 0,00392 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ): Модификаций - S100050PD - S100055PD Модификаций - S100050PE - S100055PE Модификаций - S100050NB - S100055NB Модификаций - S100050 PA - S100055PA | Pt100 Pt100 Ni100 Pt100 |
| Номинальное значение сопротивления ТС при 0 °С, Ом: Модификаций - S100050PD - S100055PD Модификаций - S100050PE - S100055PE Модификаций - S100050NB - S100055NB Модификаций - S100050 PA - S100055PA | 100±0,12 % 100±0,5 % 100±0,2 % 100±0,5 % |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °С: Модификаций - S100050PD - S100055PD Модификаций - S100050PE - S100055PE Модификаций - S100050NB - S100055NB (в диапазоне температур < 0 °С) Модификаций - S100050NB - S100055NB (в диапазоне температур > 0 °с) Модификаций - S100050 PA - S100055PA | ±(0,30 + 0,005-|t|) ±(0,90 + 0,014-|t|) ±(0,40 + 0,028-|t|) ±(0,40 + 0,007-|t|) ±(0,90 + 0,014-|t|), где t - значение измеряемой температуры |
| Габаритные размеры погружаемой части, мм, не более: - длина - ширина - толщина | от 51 до 590 от 5,6 до 25,4 от 1,75 до 4,0 |
| Длина удлинительного кабеля, мм | до 1800 |
| Масса ТС (без головки и защитной гильзы), кг, не более | 0,025 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -50 до +180 до 95 |
| Срок службы, лет | 15 |
НСХ ЧЭ ТС в пределах диапазона измерений рассчитывают по следующим формулам:
- для Pt100 (а=0,00385 °С-1): в соответствии с ГОСТ 6651-2009;
- для Pt100 (а=0,00392 °С-1): в соответствии с ГОСТ 6651-2009, при следующих коэффициентах:
А=3,9848 10-3, В=-5,870 10-7, С=-4,0000 10-12;
- для Ni100 (а=0,00618 °С-1): R=300 (1+At+Bt2+Dt4+Ft6), где1
А=5,485 10-3, В=6,650 10-6, D=2,805 10-11; F=-2,000 10-17.
наносится на титульный лист паспорта методом штемпелевания.
Таблица 2 - Комплектность ТС
| Наименование | Количество |
| Термопреобразователи сопротивления т.м. MINCO серии S100050 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу МП 67112-17 «Термопреобразователи сопротивления т.м. MINCO серии S100050. Методика поверки», утвержденному ООО «ИЦРМ» 26.01.2017 г. Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты переливные прецизионные ТПП-1 (модель ТПП-1.0 и ТПП-1.2) с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(от 0,004 до 0,02) °С;
- измеритель температуры многоканальный прецизионный МИТ 8.10М с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТС.
приведены в соответствующем разделе паспорта на ТС.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
