| Номер в госреестре | 67113-17 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | IPS-4 модели UV |
| Изготовитель | "AMETEK Process & Analytical Instruments Division", США |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы IPS-4 модели UV, IR, UV/IR (далее - газоанализаторы) предназначены для измерения объемной доли оксида углерода, диоксида углерода, сероводорода, диоксида серы, аммиака, метана, метанола, воды в технологических газовых средах.
Г азоанализаторы представляют собой стационарные автоматические приборы, выполненные в едином корпусе, и состоящие из блока электроники и блока измерительной ячейки с системой пробоподготовки. В качестве детекторов используются спектрофотометры, работающие в разных областях оптического спектра: инфракрасном (IR) и ультрафиолетовом (UV) или одновременно два спектрофотометра и две измерительные ячейки, работающие в инфракрасной и ультрафиолетовой областях спектра (UV/IR).
Для оптической схемы с ультрафиолетовым спектрофотометром источником излучения служит импульсная ксеноновая лампа. Коллимированный пучок света от ксеноновой лампы проходит сквозь измерительную ячейку. Узел измерительной ячейки оборудован зеркалами с передней алюминированной отражающей поверхностью. После ячейки луч проходит через дифракционную решетку, где раскладывается в спектр по длинам волн. Затем вогнутое зеркало фокусирует луч на фотодиодной детекторной матрице.
Для оптической схемы с инфракрасным спектрофотометром источником излучения служит спираль накаливания, которая создает стационарное излучение чёрного тела. Коллимированный пучок света проходит через ячейку с образцом, отражается от зеркал и возвращается в детектор из селенистого свинца с двухступенчатым термоэлектрическим охладителем. Вращающийся оптический диск с системой интерференционных фильтров, установленный на линии прохождения светового потока, выбирает измерительные и референсные длины волн, характерные для анализируемого вещества.
С помощью программного обеспечения прибора, на основе данных по поглощению на разных длинах волн, происходит вычисление содержания измеряемого компонента в анализируемом образце.
В состав системы пробоподготовки входят фитинги входа и выхода образца нулевого и калибровочного газа, аспиратор, эжектор или побудитель для прокачки образца через измерительную ячейку, вентили тонкой регулировки расхода. В систему также могут входить датчики/индикаторы давления, мембранные и коалесцентные фильтры и другие компоненты, в зависимости от области применения.
В газоанализаторах по дополнительному заказу предусмотрена возможность подогрева пробы до +150 0С, для предотвращения конденсации компонентов анализируемого газа.
Данные выводятся на дисплей, находящийся на передней панели газоанализатора, или передаются на компьютер или в систему управления. Прибор оснащен программируемыми аналоговыми выходами (4-20) мА, а также интерфейсами RS-232, RS-485, Ethernet, поддерживающими протокол Modbus. Анализатор имеет встроенный сервер с IP адресом, позволяющим осуществлять удаленный мониторинг и программирование режимов работы по сети Интернет.

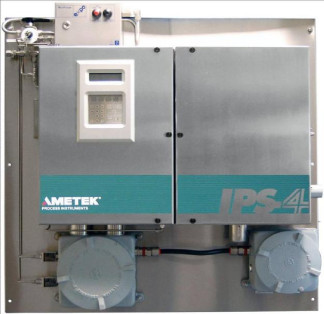

Рисунок 1 - Фотография общего вида газоанализатора IPS-4 в обычном и взрывозащищенном исполнении.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | nguv.elf |
| Номер версии (идентификационный номер ПО): газоанализаторы IPS-4 модель UV газоанализаторы IPS-4 модель IR газоанализаторы IPS-4 модель UV/IR | V2.08 V2.02SV.NDIR V3.04.02 |
| Цифровой идентификатор ПО: газоанализаторы IPS-4 модель UV газоанализаторы IPS-4 модель IR газоанализаторы IPS-4 модель UV/IR | B6918A4620409F3A8AAA64728D5B3579 681FE9EFE0E584E98E62AC282634E83D 2A93D2A295D676D8F501085B15A825AD |
| Алгоритм вычисления цифрового идентификатора | MD5 Hash |
Защита программного обеспечения реализована средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль).
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Основные метрологические и технические характеристики приборов приведены в таблице 2.
| Анализируемый компонент | Диапазон измерений объемной доли, % | Пределы допускаемых значений приведенной к верхнему значению диапазона измерений погрешности, % |
| Диоксид серы (SO2) | от 0 до 0,01 | ±8 |
| от 0 до 0,2 | ±5 | |
| от 0 до 2 | ±3 | |
| от 0 до 20 | ±2 | |
| от 0 до 70 | ±1 | |
| св. 70 до 100 (диапазон показаний) | не нормируется | |
| Сероводород (H2S) | от 0 до 0,1 | ±8 |
| от 0 до 1 | ±5 | |
| от 0 до 15 | ±2 | |
| от 0 до 100 | ±1 | |
| Аммиак (NH3) | от 0 до 100 | ±1 |
| Оксид углерода (СО) | от 0 до 1 | ±5 |
| от 0 до 5 | ±3 | |
| от 0 до 100 | ±1 | |
| Диоксид углерода (СО2) | от 0 до 0,02 | ±5 |
| от 0 до 1 | ±3 | |
| от 0 до 10 | ±2 | |
| от 0 до 100 | ±1 | |
| Сумма углеводородов в пересчете на метан (CH4) | от 0 до 1 | ±4 |
| от 0 до 20 | ±3 | |
| метанол (CH3OH); | от 0 до 4 | ±5 |
| пары воды (H2O) | от 0 до 55 (диапазон показаний) | не нормируется |
Таблица 3
| Наименование параметра | Значение |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 950 300 660 |
| Масса, кг, не более | 90 |
| Напряжение питания, В | от 209 до 264 |
| Потребляемая мощность, В-А, не более | 700 |
| Время установления показаний, с, не более | 60 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С диапазон атмосферного давления, кПа диапазон относительной влажности, % при t =+25 °С | от - 20 до +50 от 84,0 до 106,7 от 20 до 80 (без конденсации) |
| Маркировка взрывозащиты | 2ExnAIIT3 или ExdpxIIB+H2T3 |
наносится на титульные листы руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4
| Наименование | Количество |
| Г азоанализатор IPS-4 модели UV, IR, UV/IR^ заказу). | 1 шт. |
| Руководство по эксплуатации. | 1 экз. |
| Методика поверки МП 205- 01 -2017 | 1 экз. |
| Комплект запасных частей в соответствии с руководством по эксплуатации. | 1 комплект |
осуществляется по документу МП 205- 01 -2017 «Газоанализаторы IPS-4 модели UV, IR, UV/IR. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 февраля 2017 г.
Основные средства поверки: стандартные образцы - газовые смеси ГСО №№ 10546-2014, 10540-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство поверки
приведены в эксплуатационном документе.
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Техническая документация фирмы-изготовителя "AMETEK Process & Analytical Instruments Division", США.
| Зарегистрировано поверок | 52 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
