| Номер в госреестре | 67114-17 |
| Наименование СИ | Колонки заправочные для сжатого природного газа |
| Обозначение типа СИ | Эталон-К |
| Изготовитель | ООО завод "Калининградгазавтоматика", г.Калининград |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки заправочные для сжатого природного газа Эталон-К (далее - КЗГ) предназначены для измерений массы сжатого природного газа (метана), далее - газ, при его выдаче в баллоны автотранспортных средств, а также в баллоны передвижных автогазозаправщиков (далее - ПАГЗ).
Принцип действия КЗГ состоит в следующем: газ из резервуара автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к приёмному патрубку КЗГ далее через фильтр и электромагнитный клапан поступает в массовый расходомер (далее - расходомер), далее через разрывную муфту и заправочный шланг с краном поступает в баллон транспортного средства.
Принцип работы счётчика-расходомера основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы газа и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массе (массовому расходу), под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый газ.
Результаты измерения массы от счётчика-расходомера массового поступают в электронно-вычислительное устройство, откуда поступают в устройство отсчетное типа Топаз-106К1Е, на трех индикаторах которого индицируется масса выданного газа, его стоимость и цена за один кг.
Для повышения энергоэффективности, КЗГ могут подключаться через блок клапанов к одной, двум или трем линиям подачи газа. Включение КЗГ и задание дозы газа производит оператор при помощи POS - системы.
Варианты исполнения КЗГ Эталон-1 представлены в таблице 1.
Таблица 1
| Обозначение | При- мене- ние | Номинальная производительность, не более, кг/мин | Кол-во постов, шт | Кол-во линий подачи газа | Тип расходомера | Тип клапанного блока |
| БКРА3.622.448 | 1 | 12 | 1 | 1 | 1 | 1 |
| -01 | 1 | 25 | 2 | 1 | 1 | 1 |
| -02 | 1 | 12 | 1 | 2 | 1 | 1 |
| -03 | 1 | 25 | 2 | 2 | 1 | 1 |
| -04 | 1 | 12 | 1 | 3 | 1 | 1 |
| -05 | 1 | 25 | 2 | 3 | 1 | 1 |
| БКРА3.622.449 | 2 | 12 | 1 | 1 | 1 | 1 |
| -01 | 2 | 12 | 1 | 2 | 1 | 1 |
| -02 | 2 | 12 | 1 | 3 | 1 | 1 |
| БКРА3.622.450 | 1 | 12 | 1 | 1 | 1 | 2 |
| -01 | 1 | 25 | 2 | 1 | 1 | 2 |
| -02 | 1 | 12 | 1 | 2 | 1 | 2 |
| -03 | 1 | 25 | 2 | 2 | 1 | 2 |
| -04 | 1 | 12 | 1 | 3 | 1 | 2 |
| -05 | 1 | 25 | 2 | 3 | 1 | 2 |
| Примечание - Для заправки ПАГЗ допускается применять только КЗГ с клапанным блоком типа 1. | ||||||
Условное обозначение колонок заправочных для сжатого природного газа Эталон-К: КЗГ Эталон-К -Х -Х -Х -Х -Х -Х -У1
I_ Категория размещения и вид
климатического исполнения
Тип клапанного блока:
1 - Производства фирмы «IMI BUSCHHJOST»;
2 - производства ООО Завод «Калининграгазавтоматика»
- Тип расходомера:
1 - Krohne OPTIGAS 4010С
Количество линий подачи газа: _ 1 - однолинейная;
2 - двухлинейная;
3 - трехлинейная.
Количество постов для заправ-
_ ки:
1 - однопостовая;
2- двухпостовая.
- Производительность в кг/ч
Примечание:
1 - для автотранспортных средств;
2- для ПАГЗ
- Тип
КЗГ изготавливается со степенью защиты от внешних воздействий:
- корпус приборного отсека: IP44;
- оборудование, размещенное внутри верхнего (приборного) отсека, не ниже: IP54. Пример записи при заказе:
КЗГ Эталон-К-1-1800-2-3-1-1 У1 ТУ 4213-071-00153695-2016.
Колонки заправочные для сжатого природного газа Эталон-К для заправки автомобилей, производительностью 25 кг/мин, двухпостовую, трехлинейную, с установленными массовым расходомером Krohne OPTIGAS 4010 и клапанным блоком фирмы «IMI BUSCHJOST».
Общий вид КЗГ показан на рисунке 1.
Для предотвращения несанкционированного изменения метрологических характеристик КЗГ предусмотрено пломбирование пломбами: расходомера массового OPTIGAS 4010C, крышки взрывозащищенной коробки КВ-КВЗ-3, в которой размещен клеммный блок для юстировки устройства отсчетного типа Топаз-106К1Е, и отсчетного устройства Топаз, как показано на рисунках 2 - 4. Место нанесения знака поверки представлено на рисунке 4.

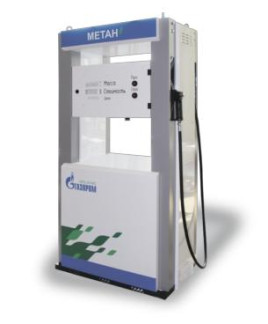

Рисунок 1 - Общий вид колонок заправочных для сжатого природного газа Эталон-К ■- Места пломбирования
Рисунок 2 - Схема пломбировки расходомера массового OPTIGAS 4010C
Пломба изготовителя или пломба с нанесенным знаком поверки
Рисунок 4 - Схема пломбирования устройства отчетного Топаз и обозначение места нанесения
знака поверки
КЗГ имеют встроенное программное обеспечение (ПО) Топаз, которое устанавливается в блок управления и предназначено для:
- сбора измерительной информации, обработки, регистрации и индикации результатов измерений;
- обеспечения безопасности и управления процессом отпуска газа;
- осуществления информационного обмена КЗГ с внешними информационными системами и устройствами.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные ПО (признаки) | Значение |
| Идентификационное наименование ПО | Топаз |
| Номер версии ПО (идентификационный номер), не ниже | 501 |
| Цифровой идентификатор ПО | -* |
| Примечание: * - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Конструкция КЗГ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
приведены в таблице 3. Нормирование метрологических характеристик КЗГ проведено с учетом влияния ПО.
Таблица 3
| Наименование | Значение параметра для исполнений по постам | |
| 1 | 2 | |
| Пропускная способность, кг/мин, не менее | 12 | 25 |
| Минимальная доза выдачи газа, кг | 4 | |
| Товарный продукт (рабочая среда) | Компримированный природный газ (ГОСТ 27577-2000) | |
| Пределы допускаемой относительной погрешности измерений массы отпущенного газа, % от измеряемого значения | ±1,0 | |
| Максимальное входное давление, МПа, не более | 25,0 | |
| Наименование | Значение параметра для исполнений по постам |
| 1 2 | |
| Рабочее давление, МПа, не более: - автотранспортных средств - для ПАГЗ | ,0 ,0 о" in 22 |
| Выходное давление заправки газа, МПа, не более: - автотранспортных средств - для ПАГЗ | ,6 ,5 12 |
| Верхний предел показаний счётчика разового учёта: - выданного количества газа, кг (м3) - цены за кг (м3), руб. - стоимости за выданное количество, руб. | 990,00 99,99 99 999,99 |
| Дискретность показаний счётчика разового учёта: - массы выданного газа, кг - стоимости за выданное количество, руб. - цены за кг, руб. | 0,01 0,01 0,01 |
| Верхний предел показаний не сбрасываемого счётчика суммарного учёта, кг | 9 999 999,99 |
| Условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °C - относительная влажность при температуре окружающего воздуха +25 °С, %, не более | от -40 до +40 98 |
| Напряжение постоянного тока, В | от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более | 90 |
| Длина раздаточного рукава, м, не менее | 2,5 |
| Габаритные размеры (высотахширинахдлина) (без учета габаритов заправочного устройства), мм, не более | 1900x600x960 |
| Масса, кг, не более | 250 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет | 20 |
наносится на маркировочную табличку КЗГ методом гравирования и на титульные листы эксплуатационной документации типографским способом.
Комплектность приведена в таблице 4.
Таблица 4
| Наименование | Обозначение | Количество |
| Колонки заправочные для сжатого природного газа Эталон-К | БКРА3.622.4ХХ | 1 шт. |
| Руководство по монтажу, наладке, эксплуатации и техническому обслуживанию | БКРА3.622.488 РЭ | 1 экз. |
| Формуляр | БКРА3.622.448 ФО | 1 экз. |
| Методика поверки | - | 1 экз. |
| Комплект запасных частей | БКРА4.070.ХХХ | Зависит от исполнения КЗГ |
| Комплект монтажных частей | БКРА4.075.246 | 1 комп. |
осуществляется по документу МП 67114-17 «Колонки заправочные для сжатого природного газа Эталон-К. Методика поверки», утвержденному ГЦИ СИ ФБУ «Марийский ЦСМ» 12.12.2016 г. Основные средства поверки:
- весы неавтоматического действия HW-WP (регистрационный номер в Федеральном информационном фонде 48927-12);
- баллоны высокого давления для сжатого природного газа по ГОСТ Р 51753-2001, ёмкостью от 30 до 50 л.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы в соответствии с рисунком 4.
приведены в эксплуатационном документе.
ТУ 4213-071-00153695-2016 «Колонки заправочные для сжатого природного газа Эталон-К. Технические условия»
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
