Угломеры с нониусом 1, 67115-17

Угломеры предназначены для прямых измерений наружных углов от 0° до 180° контактным методом.

Документы

Карточка СИ

Номер в госреестре	67115-17
Наименование СИ	Угломеры с нониусом
Обозначение типа СИ	1
Изготовитель	ООО "НПО "КировИнструмент", г.Киров
Год регистрации	2017
Срок свидетельства	24.03.2022
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Угломеры предназначены для прямых измерений наружных углов от 0° до 180° контактным методом.

Физическая величина - плоский угол (... °).

Описание

Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.

На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Число модификаций - 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета по нониусу.

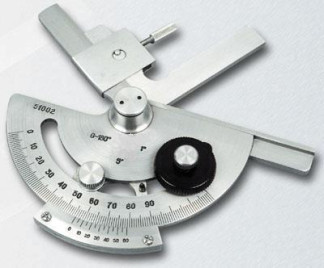

Общий вид угломера с нониусом представлен на рисунке 1.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики		Значение
Диапазон измерения наружных углов		от 0° до 180° включ.
Пределы допускаемой абсолютной погрешности угломеров модификаций: 1-2		±2'
1-5		±5'
Цена деления основной шкалы		1°
Значение отсчета по нониусу угломеров модификаций: 1-2		2'
	1-5	5'

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота)	не более140х126x18 мм
Масса	не более 0,20 кг
Средний срок службы угломера	не менее 8 лет
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха	От + 15 °С до +25 °С не более 80 %

Знак утверждения типа

наносят на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Угломер с нониусом	УМ	1 шт.
Футляр	-	1 шт.
Руководство по эксплуатации	УМ.000 РЭ	1 экз.

Поверка

осуществляется по МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».

Основные средства поверки:

Мера плоского угла 2-15°10', 30°20', 45°30', 60°40', 75°50'-2, 3- 90°00', 90°30'-2 ГОСТ 2875-88, регистрационный номер в Федеральном информационном фонде № 485-64.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых угломеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.

Нормативные документы, устанавливающие требования к угломерам с нониусом типа 1

ГОСТ 5378-88 Угломеры с нониусом. Технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22 Об утверждении государственной поверочной схемы для средств измерений плоского угла.
