Комплекс измерительный количества природного газа компании "Эксон Нефтегаз Лимитед", 67118-17

Комплекс измерительный количества природного газа компании «Эксон Нефтегаз Лимитед» (далее - комплекс) предназначен для автоматизированных измерений объемного расхода и объема газа в рабочих условиях и приведенных к стандартным условиям.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	67118-17
Наименование СИ	Комплекс измерительный количества природного газа компании "Эксон Нефтегаз Лимитед"
Изготовитель	Компания "Daniel Measurement and Control, Inc./ Emerson Process Management", США
Год регистрации	2017
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия комплекса состоит в измерении объема и объемного расхода газа методом переменного перепада давления с помощью сужающих устройств (СУ) в виде стандартных диафрагм (ГОСТ 8.586.2-2005).

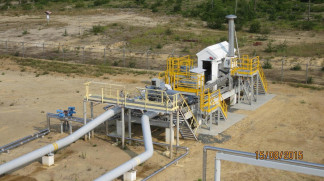

Комплекс состоит из следующих основных блоков и компонентов:

- двух последовательно расположенных измерительных трубопроводов (ИТ), каждый из которых содержит стандартную диафрагму с фланцевым отбором давления;

- блока измерений качества газа;

- системы обработки информации.

Каждый измерительный трубопровод комплектуется набором из трех СУ. С целью расширения диапазона измерений в каждом ИТ установлены по два преобразователя дифференциального давления на разные диапазоны. Для сокращения длин прямых участков ИТ перед СУ применены устройства подготовки потока «Zanker» (ГОСТ 8.586.1-2005).

Один трубопровод является рабочим трубопроводом (0505127), другой - контрольным и, одновременно, резервным трубопроводом (0505126).

Алгоритмы и программное обеспечение обеспечивают расчет количества и качества газа в соответствии с ГОСТ 8.586.5-2005.

Для повышения надежности результатов измерений измерительные трубопроводы с СУ расположены последовательно и результаты измерений непрерывно сравниваются. При отличии результатов измерений более чем на 0,5 % выдается сигнал о нештатной ситуации.

Преобразование, обработка и архивирование измерительной информации производятся с помощью контроллеров измерительно-вычислительных OMNI 6000, которые выдают во внешние цепи (система управления терминалом) информацию об объемном расходе, объеме и влажности газа. Расчет параметров природного газа осуществляется контроллерами OMNI 6000 на основе данных компонентного состава газа по результатам анализа газа поточным хроматографом или вводимых данных, предоставляемых аналитической лабораторией.

Средства измерений (далее - СИ), входящие в состав комплекса приведены в таблице 1.

Наименование

Фирма-
