Государственный реестр средств измерений

Микроскопы измерительные MarVision серий MM 200, MM 220, MM 420, MM 420 CNC, 67119-17

67119-17
Микроскопы измерительные MarVision серий MM 200, MM 220, MM 420, MM 420 CNC (далее - микроскопы) предназначены для бесконтактных измерений линейных размеров деталей.
Карточка СИ
Номер в госреестре 67119-17
Наименование СИ Микроскопы измерительные
Обозначение типа СИ MarVision серий MM 200, MM 220, MM 420, MM 420 CNC
Изготовитель "Mahr GmbH", Германия
Год регистрации 2017
Срок свидетельства 24.03.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Микроскопы измерительные MarVision серий MM 200, MM 220, MM 420, MM 420 CNC (далее - микроскопы) предназначены для бесконтактных измерений линейных размеров деталей.

Описание

Принцип измерений на микроскопе основан на оптическом визирном методе, при котором для нахождения координат точки или геометрического элемента на детали необходимо совместить неподвижное перекрестие в окуляре либо на экране прибора с изображением искомого элемента детали, видимое через окуляр или проецируемое на экран прибора при помощи цветной видеокамеры.

На основании микроскопа закреплен узел подвижного измерительного стола. И стойка с цветной видеокамерой, органы управления настройкой освещения, увеличением, регулировкой яркости. Благодаря наличию системы призм измеряемая деталь наблюдается в окуляр либо на экране дисплея в виде прямого изображения, и все перемещения измеряемого предмета соответствуют действительным направлениям перемещений.

Перемещения детали осуществляются с помощью подвижного измерительного стола, имеющего возможность перемещаться в перпендикулярных друг другу направлениях, вдоль осей координат X и Y микроскопа.

Перемещение измерительного стола осуществляется вручную с помощью микрометрических головок (микроскопы серий MM 200, MM 220, MM 420) и автоматизированно (микроскопы серии MM 420 CNC).

Микроскопы серии MM 420 CNC (серии MM 420 опционально) оснащены дополнительной измерительной шкалой, что позволяет проводить измерения по оси Z.

Также, микроскопы серии MM 420 опционально могут быть оснащены удлиненной колонной по оси Z.

В зависимости от диапазонов измерений микроскопы серии MM 220 выпускают трех типоразмеров, серии MM 420 - четырех, серии MM 420 CNC - трех, а серии MM 200 - одного.

В процессе работы результаты измерений выводятся на экран монитора (микроскопы серий MM 420 и MM 420 CNC), дисплей планшетного компьютера или устройство управления и индикации (микроскопы серии MM 220), а также на дисплеи цифровых микрометрических головок (микроскопы серии MM 200).

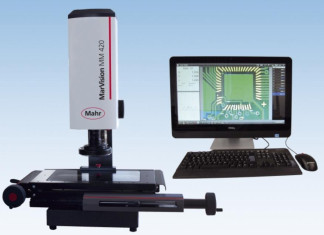

Внешний вид микроскопов приведен на рисунках 1-4.

В комплект поставки микроскопов серий MM 420 и ММ 420 CNC входит персональный компьютер с сенсорным монитором, микроскопов сери MM 220 - планшетный компьютер или устройства управления и индикации: QC 100 или QC 200 (рис. 5).

Пломбирование микроскопов измерительных MarVision серий MM 200, MM 220, MM 420, MM 420 CNC от несанкционированного доступа не предусмотрено.

Программное обеспечение

Микроскопы серии MM 200 оснащены программным обеспечением (ПО) MarCom, серий MM 420 и MM 420 CNC - программным обеспечением M3. Микроскопы серии MM 220 в базовой комплектации могут быть оснащены программным обеспечением M1 или R1 с дополнительными функциональными возможностями, при наличии устройства управления и индикации QC 100 - программным обеспечением QC 100, и при наличии устройства управления и индикации QC 200 - программным обеспечением QC 200.

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.

Таблица 1 - Идентификационные данные ПО микроскопов

Идентификационные данные (признаки)

Серия

микроскопа

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

MM 200

MarCom

v 5.X

-

M1

v 1.X

MM 220

R1

v 1.X

QC 100 QC 200

v 2.X v 2.X

MM 420,

M3

v 2.X

MM 420 CNC

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является наличие USB-ключа, что позволяет предотвратить неавторизованное использование ПО.

Защита программного обеспечения микроскопов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики микроскопов серий MM 200 и MM 420

Наименование

характеристики

Серия

MM 200

MM 420

Диапазон измерений, мм

-    по оси X

-    по оси Y

-    по оси Z

-    удлиненная колонна по оси Z

от 0 до 50 от 0 до 50

от 0 до 100 от 0 до 100 от 0 до 115

от 0 до 315

от 0 до 200 от 0 до 100 от 0 до 115

от 0 до 315

от 0 до 250 от 0 до 170 от 0 до 115

от 0 до 315

от 0 до 400 от 0 до 250

от 0 до 290

Пределы

допускаемой

абсолютной

погрешности

линейных

измерений*, мкм

-    по осям X, Y

-    в плоскости XY

-    по оси Z

±(8 + L/100) ±(8 + L/100)

±(1,9 + L/100) ±(2,9 + L/100) ±(10 + L/25)

±(3,9 + L/100) ±(4,9 + L/100) ±(10 + L/25)

Увеличение, крат

от 8 до 40

от 35 до 225

Рабочее расстояние, мм

70

85

Дискретность отсчета, мкм

0,001

0,001

Максимальная нагрузка на стол, кг, не более

15

20

Г абаритные размеры, мм, не более

-    длина

-    ширина

-    высота

410

470

535

480

430

900

650

550

900

700

600

900

1000

900

1000

Условия

эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность , %

От +15 до +25 От 40 до 80

От +15 до +25 От 40 до 80

*L - измеряемый размер в мм;

Пределы допускаемой абсолютной погрешности линейных измерений указаны:

-    для серий MM 200 при увеличении 40 крат;

-    для серий MM 420 при увеличении 225 крат.

и MM 420 CNC

Наименование

характеристики

Серия

MM 220

MM 420 CNC

Диапазон измерений, мм

-    по оси X

-    по оси Y

-    по оси Z

-    удлиненная колонна по оси Z

от 0 до 100 от 0 до 100

от 0 до 200 от 0 до 100

от 0 до 250 от 0 до 170

от 0 до 200 от 0 до 100 от 0 до 200

от 0 до 250 от 0 до 170 от 0 до 200

от 0 до 400 от 0 до 250 от 0 до 200

Пределы

допускаемой

абсолютной

погрешности

линейных

измерений1, мкм

-    по осям X, Y

-    в плоскости XY

-    по оси Z

±(1,9 + L/100) ±(2,9 + L/100)

±(1,9 + L/100) ±(2,9 + L/100) ±(10 + L/25)

±(3,9 + L/100) ±(4,9 + L/100) ±(10 + L/25)

Увеличение,

крат

от 8 до 40

от 35 до 225

Рабочее расстояние, мм

75

85

Дискретность отсчета, мкм

0,001

0,001

Максимальная нагрузка на стол, кг, не более,

20

20

Г абаритные размеры, мм, не более

-    длина

-    ширина

-    высота

480

430

750

650

550

750

700

600

750

450

400

880

500

510

880

1000

900

1000

Условия

эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность , %

От +15 до +25 От 40 до 80

От +15 до +25 От 40 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Кол-во

Примечания

Микроскоп измерительный MarVision серий MM 200, MM 220, MM 420, MM 420 CNC

1 шт.

Компьютер с ПО

1 шт.

для серий MM 420, MM 420 CNC

Планшетный компьютер

1 шт.

поставляется в базовой комплектации для серии ММ 220

Устройство управления и индикации

1 шт.

поставляется опционально для серии ММ 220

USB-ключ

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП № 203-24-2016 «Микроскопы измерительные MarVision серий MM 200, MM 220, MM 420, MM 420 CNC. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 июля 2016 г.

Основные средства поверки:

-    мера длины штриховая (стеклянная) 3-го разряда по ГОСТ Р 8.763-2011;

-    меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки не приведенных в перечне, но

обеспечивающих определение метрологических характеристик средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм Техническая документация Mahr GmbH, Германия
