| Номер в госреестре | 67122-17 |
| Наименование СИ | Зонды инклинометрии |
| Обозначение типа СИ | Вибро+Rez+Flash |
| Изготовитель | ООО "НПФ Завод "Измерон", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 24.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды инклинометрии (Вибро+Rez+Flash) (далее по тексту - зонды) предназначены для измерений зенитного и азимутального углов ствола горизонтальной или наклоннонаправленной скважины и угла установки отклонителя при работе в составе забойных телеметрических систем в процессе бурения.
Принцип действия зонда основан на преобразовании изменений значений проекций напряжённости магнитного поля Земли и силы тяжести на чувствительные оси датчиков в электрический сигнал постоянного тока.
Зонд представляет собой герметичную неразборную цилиндрическую трубку, изготовленную из немагнитной нержавеющей стали, внутри которой расположен блок датчиков, который включает в себя блок акселерометров, магнитометр и датчик температуры (рисунок 1). Блок акселерометров состоит из трёх одноосных сбалансированных кварцевых акселерометров, оси чувствительных элементов которых расположены ортогонально друг к другу. Магнитометр представляет собой трёхосевой датчик, выполненный по МЭМС технологии, и предназначенный для определения пространственного положения зонда относительно магнитного поля Земли.
На торцах зонда расположены электрические разъёмы, предназначенные для его подключения.
X- аксеп ером етр
ш-
та
д
ПС
п
с>
Z-акселерометр
Ijn г%Г
{}
Y-акселерометр Блок магнитометра
Рисунок 1 - Расположение блока акселерометров и магнетометра внутри блока датчиков зонда

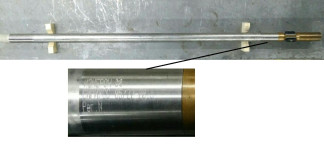

Рисунок 2 - Общий вид зонда Пломбирование зонда инклинометрии (Вибро+Rez+Flash) не предусмотрено.
С зондом используется встроенное и автономное программное обеспечение (далее по тексту -ПО).
Встроенное ПО реализует функциональность зонда и предназначено для проведения измерений и передачи результатов измерений.
Встроенное ПО устанавливается на этапе изготовления и в процессе эксплуатации изменено быть не может.
Автономное ПО функционирует под управлением операционной системы Windows и служит для отображения и хранения результатов измерений.
К метрологически значимому относится всё встроенное ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077- 2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | SWWP 601 | ToolCom NT |
| Номер версии (идентификационный номер) ПО | - | не ниже 2.10 RO |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений зенитного угла, градус | от 0 до 180 |
| Пределы допускаемой абсолютной погрешности измерений зенитного угла, градус | ±0,2 |
| Диапазон измерений азимутального угла, градус | от 0 до 360 |
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности измерений азимутального угла, градус | ±1,0 |
| Диапазон измерений положения отклонителя1, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности положения отклонителя1, градус | ±1,5 |
| Примечание: 1 положение отклонителя эквивалентно повороту корпуса зонда инклинометрии вокруг своей оси (оси цилиндра). | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 30±1 |
| Потребляемая мощность, В А, не более | 1,5 |
| Габаритные размеры зонда, мм, не более - длина - наружный диаметр | 1570 46 |
| Масса, кг, не более | 10,4 |
| Условия эксплуатации: - температура окружающей среды, °С - давление, МПа, не более | от 0 до +150 137 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 11520 |
наносится на корпус зонда методом гравировки и на титульный лист руководства по эксплуатации зонда типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Зонд инклинометрии (Вибро + Rez + Flash) | 86999.00.05.000 | 1 шт. |
| Программное обеспечение | ToolComm NT | 1шт. |
| «Зонд инклинометрии (Вибро + Rez + Flash). Руководство по эксплуатации» | 86999.05.00.000 РЭ | 1 экз |
| «Забойная телеметрическая система ЗТС-90 «ИЗМЕРОН-СИРИУСС. Руководство по эксплуатации» | 86999.00.00.000 РЭ | 1 экз. |
| Методика поверки | МП 253-010-2017 | 1 экз. |
осуществляется по документу МП 253-010-2017 «Зонды инклинометрии (Вибро+Rez+Flash). Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева 16.01.2017 г. Основные средства поверки:
- Головки делительные оптические ОДГ-5Э, рег. № 2785-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке.
приведены в эксплуатационных документах.
ТУ 4315-001-59489947-2015 «Забойная телеметрическая система ЗТС-90 «ИЗМЕРОН-СИРИУСС». Технические условия
