Толщиномеры покрытий специализированные рентгенофлуоресцентные в составе технологического оборудования РТВК-1КР, 67123-17

67123-17
Толщиномеры покрытий специализированные рентгенфлуоресцентные в составе технологического оборудования РТВК-1КР предназначены для неразрушающего измерения толщины (поверхностной плотности) металлических и диэлектрических покрытий на изделиях, а также для идентификации элементного состава основы и многослойных покрытий (в частном случае полуавтоматического контроля серебряного покрытия на оребрённой поверхности камер сгорания).
Карточка СИ
Номер в госреестре 67123-17
Наименование СИ Толщиномеры покрытий специализированные рентгенофлуоресцентные в составе технологического оборудования
Обозначение типа СИ РТВК-1КР
Изготовитель АО "Институт физико-технических проблем", г.Дубна.
Год регистрации 2017
Срок свидетельства 24.03.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Толщиномеры покрытий специализированные рентгенфлуоресцентные в составе технологического оборудования РТВК-1КР предназначены для неразрушающего измерения толщины (поверхностной плотности) металлических и диэлектрических покрытий на изделиях, а также для идентификации элементного состава основы и многослойных покрытий (в частном случае полуавтоматического контроля серебряного покрытия на оребрённой поверхности камер сгорания).

Описание

Принцип действия толщиномера покрытий специализированного рентгенфлуоресцентного в составе технологического оборудования РТВК-1КР основан на измерении спектральных характеристик рентгеновского излучения, возбуждаемого внешним источником - рентгеновской трубкой в материале покрытия или основы, полупроводниковым детектором. Электрический сигнал, величина которого пропорциональна энергии, переданной излучением веществу детектора, регистрируется и анализируется многоканальным амплитудным анализатором с соответствующим программным обеспечением.

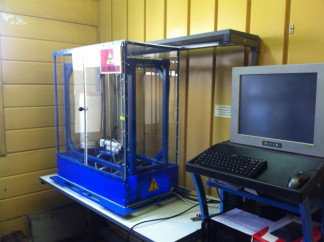

Толщиномерр покрытий специализированный рентгенфлуоресцентный в составе технологического оборудования РТВК-1КР состоит из следующих устройств:

-    толщиномер;

-    цифровое спектрометрическое устройство ЦСУ-Н-1К с блоком питания;

-    управляющий компьютер с операционной системой «Windows» версии XP/Vista/Win7;

-    технологическое оборудование.

Конструктивно толщиномер покрытий специализированный рентгенфлуоресцентный в составе технологического оборудования РТВК-1КР выполнен в виде моноблока, внутри корпуса которого размещены:

-    измерительный узел;

-    рентгеновский излучатель «Модуль-50» с блоком питания (блок питания размещен вне корпуса моноблока);

-    блок детектирования рентгеновского излучения БДЕР-КИ-11К.

В состав измерительного узла входит: рентгеновский излучатель; коллиматор формирующий апертуру первичного и вторичного пучков рентгеновского излучения, механический затвор, площадка для фиксации и работы в составе технологического оборудования.

Рентгеновский излучатель используется для возбуждения спектра характеристического излучения в покрытии.

Блок детектирования предназначен для преобразования энергии квантов рентгеновского излучения в пропорциональные по амплитуде электрические сигналы и их усиления для последующей регистрации.

Цифровое спектрометрическое устройство предназначено для создания спектрометрического тракта ионизирующих излучений и служит для линейного преобразования выходного сигнала от блока детектирования ионизирующего излучения в цифровой код, накопления кода в виде амплитудного спектра с последующим считыванием спектра в персональный компьютер по универсальной последовательной шине (USB).

Компьютер и его программное обеспечение позволяют организовать управление процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства компьютера.

Механическая защита корпуса толщиномера покрытий специализированного рентген-флуоресцентного в составе технологического оборудования РТВК-1КР от несанкционированного доступа выполняется с помощью шильд-наклеек. Знак поверки наносится на корпус толщиномера (внешний вид корпуса с шильд-наклейкой и местом нанесения знака поверки показан на рисунке 2).

Программное обеспечение

Толщиномер покрытий специализированный рентгенфлуоресцентный в составе технологического оборудования РТВК-1КР содержит прикладное программное обеспечение GammaMCA-8000.

Программное обеспечение разработано для решения задач обработки и представления данных, сбора информации с датчиков, отображения данных на дисплее ЭВМ.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GammaMCA-8000

Номер версии (идентификационный номер) ПО

9.5

Цифровой идентификатор ПО

e9970d7a8a57cde69a37a04cef312bf

Другие идентификационные данные (если имеются)

Алгоритм вычисления цифрового идентификатора: MD5

Технические характеристики

Таблица 2 - Метрологические характеристики

Название параметра

Значение

- диапазон показаний толщины покрытия, мкм

от 3,0 до 9,0

- предел допускаемого значения основной относительной погрешности, не более, %

±20

- нестабильность показаний за 8 часов непрерывной работы, %, не более

±2,5

- дополнительная погрешность при изменении температуры окружающего воздуха в пределах от +10 до +35 °С, не более

половины предела допускаемого значения основной относительной погрешности

- дополнительная погрешность от изменения напряжения питания в точках 187 В, 242 В, %

±1

Таблица 3 - Технические характеристики

Название параметра

Значение

- габаритные размеры, не более, мм

420х230х180

- масса, не более, кг

5

- время установления рабочего режима, мин, не более

30

- мощность, потребляемая от сети, В А, не более

100

- мощность эквивалентной дозы в любой доступной точке на поверхности корпуса толщиномера (на расстоянии 0,1 метра) не более, мкЗв/ч

100,0 (1,0)

Название параметра

Значение

- климатические условия применения:

-    температура, °С,

-    давление, кПа,

-    влажность при температуре 30 °С и ниже без конденсации влаги,%

от +5 до +40; от 84,0 до 106,7;

до 75

- наработка на отказ, ч

12500

Знак утверждения типа

наносят в виде наклейки на информационную табличку прибора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплект поставки

Обозначение

Наименование

Кол-

во,

шт.

Приме

чание

УЛКА.415112.004

Измерительный узел в составе:

1

- блок детектирования рентгеновского излу

чения БДЕР-КИ-11К;

- рентгеновский аппарат «Модуль-50»;

- блок питания рентгеновского аппарата;

УЛКА.412131.028

Цифровое спектрометрическое устройство

1

ЦСУ-Н-1К

УЛКА.412131.028 РЭ

Руководство по эксплуатации ЦСУ-Н-1К

1

УЛКА.415112.004 РЭ

Руководство по эксплуатации толщиномера

1

Упаковка (футляр для транспортиров-

ки)

Комплект соединительных кабелей

1

Блок питания толщиномера

1

Персональный компьютер

1

Аналитическое программное обеспече-

ние

1

УЛКА.415112.004 МП

Методика поверки толщиномера

1

Поверка

осуществляется по документу УЛКА.415112.004 МП «Толщиномер покрытий специализированный рентгенфлуоресцентный в составе технологического оборудования РТВК-1КР. Методика поверки», утвержденному ОАО ФНТЦ «Инверсия» 26.12.2016 г.

Основные средства поверки:

- Меры толщины покрытий типа МП на МО, МП на НТО, НТП на МО, НТП на НТО, ИТП (Набор мер толщины покрытий серебра на медном сплаве), Госреестр № 34825-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на боковую поверхность блока детектирования, как показано на рисунке 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 20180-91 «Толщиномеры радиоизотопные. Общие технические условия». Техническая документация изготовителя.

Р 50.2.006-2001 «ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне 1.. ,20000мкм».

67123-17
Номер в ГРСИ РФ:
67123-17
Производитель / заявитель:
АО "Институт физико-технических проблем", г.Дубна.
Год регистрации:
2017
Cрок действия реестра:
24.03.2022
