| Номер в госреестре | 67124-17 |
| Наименование СИ | Ваттметры проходящей мощности |
| Обозначение типа СИ | М2-35 |
| Изготовитель | ФГУП "ВНИИФТРИ", р.п. Менделеево, Солнечногорский р-н, Московская обл. |
| Год регистрации | 2017 |
| Срок свидетельства | 03.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры проходящей мощности М2-35 (далее - ваттметры М2-35) предназначены для измерений мощности на сверхвысоких частотах (СВЧ), падающей на вход поверяемого ваттметра в коаксиальном тракте сечением 7/3,04 мм, и измерений коэффициента стоячей волны по напряжению (КСВН) входа поверяемого ваттметра СВЧ.
Ваттметры М2-35 состоят из блока измерительного многоканального БИМ-ПМ (далее -блок БИМ-ПМ), преобразователя мощности проходного многозондового ПМПМ-1 (далее -преобразователь ПМПМ-1), преобразователя мощности проходного многозондового ПМПМ-2 (далее - преобразователь ПМПМ-2) и преобразователя мощности коаксиального широкополосного ПМШК (далее - преобразователь ПМШК).
Преобразователи ПМПМ-1, ПМПМ-2 и ПМШК используются в качестве приемного первичного преобразователя проходного типа.
Преобразователи ПМПМ-1 и ПМПМ-2 работают совместно с блоком БИМ-ПМ, к которому они подключаются попеременно с помощью жгута МГФК.685622.042.
Преобразователи ПМПМ-1, ПМПМ-2 выполнены на основе волноводных многозондовых преобразователей (далее - ПВМ) с поперечными размерами входного и выходного волноводов 23x10 и 16x8 мм соответственно. К выходу и входу преобразователей ПМПМ-1, ПМПМ-2 подключены волноводно-коаксиальные переходы соответствующего типоразмера, обеспечивающие высокочастотное согласование волноводного тракта с коаксиалом 7/3,04 мм.
Напряжения на зондах ПВМ измеряются устройством аналого-цифрового преобразования, размещенном в блоке БИМ-ПМ.
Блок БИМ-ПМ предназначен для поддержания заданного значения рабочего сопротивления термисторов преобразователей ПМПМ-1, ПМПМ-2 и реализации метода измерения мощности СВЧ, поглощенной в зондах преобразователей ПМПМ-1 и ПМПМ-2, методом замещения мощности СВЧ мощностью постоянного тока. Цифровая информация о величине напряжения на каждом зонде ПВМ передается в персональный компьютер (ПЭВМ).
Блок БИМ-ПМ не имеет средств индикации значения измеряемой мощности.
Обработка результатов первичных измерений и индикация рассчитанных значений падающей мощности СВЧ и КСВН выполняется с помощью ПЭВМ, подключаемого к блоку БИМ-ПМ через интерфейс USB с помощью кабеля USBA-B.
Преобразователь ПМШК подключается к ПЭВМ непосредственно через интерфейс USB с помощью кабеля, являющегося неотъемлемой частью преобразователя.
Преобразователь ПМШК выполнен на основе резистивного коаксиального делителя мощности типа 1870А фирмы Aeroflex/Weinsche, к одному из двух выходов которого подключен термоэлектрический преобразователь мощности СВЧ NRP-Z51 с USB адаптером NR.P-Z4 фирмы Rohde&Schwarz.
Конструкция ваттметра М2-35 блочная. Все блоки и вспомогательные элементы ваттметра М2-35 для транспортирования к месту применения размещаются в ударопрочном герметичном кейсе, конструкция которого обеспечивает защиту узлов и блоков прибора от внешних воздействий.
По условиям эксплуатации ваттметры М2-35 удовлетворяют требованиям к группе 1.1 исполнения УХЛ ГОСТ РВ 20.39.304-98 в части климатических воздействий с учетом п. 11.4 стандарта с диапазоном рабочих температур окружающей среды от 15 до 25°С и группе 1.3 ГОСТ РВ 20.39.304-98 в части механических воздействий.
Общий вид ваттметра в комплекте с тремя преобразователями и места расположения наклеек от несанкционированного доступа приведены на рисунке 1.
Общий вид блока БИМ-ПМ, места нанесения знака утверждения типа и пломбирования от несанкционированного доступа приведены на рисунке 2.
От несанкционированного доступа блок БИМ-ПМ, преобразователи ПМПМ-1, ПМПМ-2, ПМШК защищены пломбами (фирменной наклейкой).

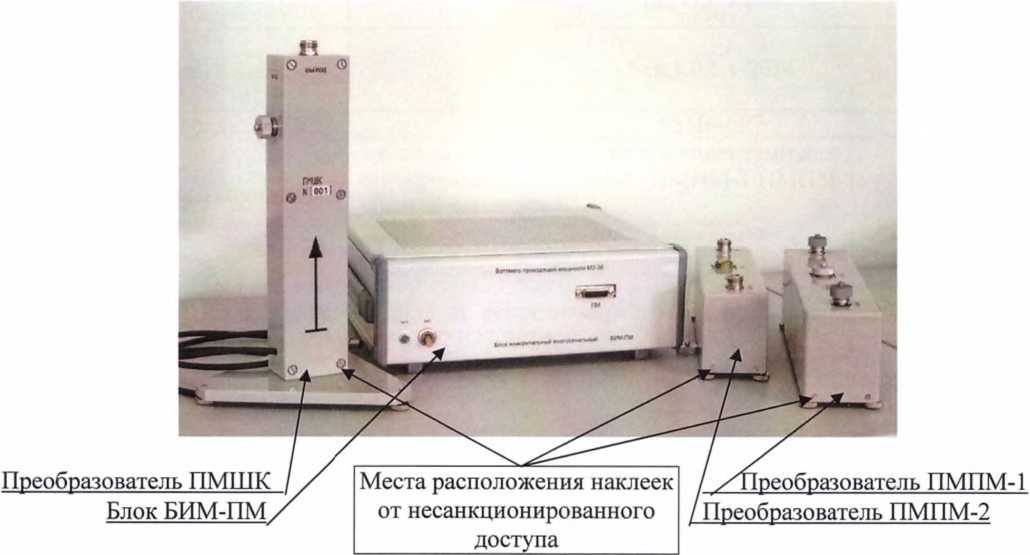

Рисунок 1 - Внешний вид ваттметра в комплекте с тремя преобразователями
Места пломбирования от несанкционированного доступа

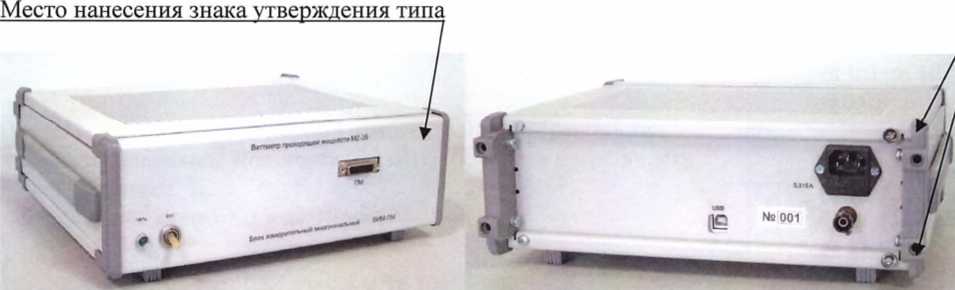

Рисунок 2 - Общий вид блока БИМ-ПМ (вид спереди и вид сзади)
Для обеспечения работы ваттметра М2-35 на ПЭВМ устанавливается метрологически значимое прикладное программное обеспечение (далее - ПГЮ). ППО ваттметров М2-35 зыполняет функции: управления процедурой измерений, сохранения результатов измерений, отображения результатов измерений, проверку функционирования узлов ваттметра.
ППО работает под управлением операционной системы Windows ХР и старше.
Идентификационные данные (признаки) ППО ваттметров М2-35 приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ППО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ППО | m2_35_l.exe | |
| Номер версии (идентификационный номер) ППО | Вер.1.0.1.1-2014 | |
| Цифровой идентификатор ППО | 651B46F7 | |
| Другие идентификационные данные, если имеются | Файлы с частотными коэффициентами для преобразователей ПМШК, ПМПМ-1 ПМПМ-2: nMLHK.dat ПМПМ-l.dat ПМПМ-2.dat | 19B60F6D F496BA2A 0873717F |
Защита ППО ваттметров М2-35 от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот при измерении падающей мощности, ГГц: - с преобразователем ПМШК - с преобразователем ПМПМ-1 - с преобразователем ПМПМ-2 | от 0,03 до 8,0 от 8,5 до 11,5 от 12,00 до 17,85 |
| Диапазон частот при измерении КСВН, ГГц: - с преобразователем ПМПМ-1 - с преобразователем ПМПМ-2 | от 8,5 до 11,5 от 12,00 до 17,85 |
| Диапазон измерений падающей мощности, мВт: ПМПМ-1, ПМПМ-2 ПМШК | от 0,3 до 10 от 0.01 до 10 |
| Пределы допускаемой основной относительной погрешности измерения падающей мощности /’д(мВт) без учета погрешности рассогласования, %: для диапазона от 0,3 до 10 мВт для диапазона от 0,01 до 0,3 мВт | . 1 Л ±(1,3^1* 1 ) |
| Модуль эффективного коэффициента отражения выхода преобразователей, не более | 0,03 |
| Диапазон измерений КСВН | от 1 до 3 |
| Пределы допускаемой относительной погрешности измерений КСВН, % | ±(1 +ЗК)* |
| * где Рх -значение измеряемой мощности, мВт, К - измеренное значение КСВН | |
Таблица 3 - Основные технические характеристики_______________________________________
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 20 |
| Время непрерывной работы в рабочих условиях применения, ч, не менее | 16 |
| Напряжение электропитания от сети переменного тока частотой (5О±О,5) Гц, R | от 198 до 242 |
| Мощность, потребляемая от сети питания при номинальном напряжении, ВА, не более | 20 |
| Коаксиальный соединитель входа и выхода | тип III «розетка» ГОСТ РВ 51914-2002 |
| Масса, кг, не более: - блок БИМ-ПМ - преобразователь ПМПМ-1 с переходами - преобразователь ПМПМ-2 с переходами - преобразователь ПМШК - ваттметр М2-35 в полном комплекте поставки | 3,3 1,6 1,2 2,5 14,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - блок БИМ-ПМ - преобразователь ПМПМ-1 с переходами - преобразователь ПМПМ-2 с переходами - преобразователь ПМШК - кейс | 310x295x110 290x75x105 236x66x96 185x185x305 556x416x293 |
| Нормальные и рабочие условия эксплуатации: - температура окружающего воздуха. °C - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при температуре окружающего воздуха 20°С, % | от 15 до 25 от 96 до 103,4 (от 720 до 776) от 50 до 80 |
| Средняя наработка на отказ (То), ч, не менее | 12000 |
| Среднее время восстановления работоспособного состояния, мин, не более | 400 |
| Гамма - процентный ресурс (Тр) при доверительной вероятности’ у=0,95, ч, не менее | 10000 |
| Гамма - процентный срок службы (Тсл) при доверительной вероятности у= 0,95, лет, не менее | 15 |
| Гамма - процентный срок сохраняемости при доверительной вероятности у= 0,95, лет, не менее: для отапливаемых хранилищ для неотапливаемых хранилищ | 10 5 |
| Вероятность отсутствия скрытых отказов (Рт) за интервал между поверкама (т), равный 12 мес., при среднем коэффициенте использования Кн= 0,1, не менее | 0,95 |
| Ваттметр М2-35 устойчив к воздействию пониженной температуры, °C | -50 |
| Ваттметр М2-35 устойчив к воздействию повышенной температуры, °C | 50 |
| Ваттметр М2-35 в транспортной таре устойчив к воздействию повышенной относительной влажности окружающего воздуха при температуре 30 °C, %, не более | 95 |
| Наименование характеристики | Значение |
| Ваттметр М2-35 в табельной упаковке сохраняет прочность и устойчив к воздействию механических ударов одиночного действия - с пиковым ударным ускорением, м/с' (g) - длительностью ударного ускорения, мс | 150(15) от 5 до 10 |
| Ваттметр М2-35 в табельной упаковке сохраняет прочность после воздействия синусоидальной вибрации в диапазоне частот, Гц | от 1 до 200 |
| Электрическое сопротивление изоляции между сетевым разъемом и корпусом блока БИМ-ПМ в нормальных условиях, МОм, не менее | 20 |
| Электрическое сопротивление между внешним зажимом защитного заземления и любой точкой корпуса блока БИМ-ПМ, Ом, не более | 0,1 |
наносится методом офсетной печати на маркировочный ярлык, расположенный на передней панели корпуса блока БИМ-ПМ, и типографским способом на титульный лист документа «Ваттметры проходящей мощности М2-35. Руководство по эксплуатации. МГФК.411151.003РЭ».
Таблица 4 - Комплектность средства измерений
| Наименование изделия | Обозначение | Количество |
| 1 Ваттметр проходящей мощности М2-35, в составе: | МГФК.411151.003 | 1 |
| 1.1 Блок измерительный многоканальный БИМ-ПМ | МГФК.418455.004 | 1 |
| 1.2 Преобразователь мощности проходной многозондовый ПМПМ-1 | МГФК.434855.080 | 1 |
| 1.3 Преобразователь мощности проходной многозондовый ПМПМ-2 | МГФК.434855.081 | 1 |
| 1.4 Преобразователь мощности коаксиальный широкополосный ПМШК | МГФК.434855.078 | 1 |
| 2 Прикладное программное обеспечение | МГФК.00543-01 | Компакт-диск |
| 3 Нагрузка рассогласованная НРЗ-18-01 | ЖНКЮ.468548.025 | 1 |
| 4 Кабель сетевой с евровилкой (1,8 м, 0,75 мм) | TonsCL-12 | 1 |
| 5 Кабель USBA-B 1,5 | - | 1 |
| 6 Жгут | МГФК.685622.042 | 1 |
| 7 Комплект ЗИП, в составе: - жгут - вставка плавкая ВП-1А-250 В | МГФК.685622.042 ОЮ0.480.003ТУ | 1 1 |
| 8 Эксплуатационная документация, в составе: - руководство по эксплуатации - методика поверки - руководство оператора - формуляр | МГФК.411151.003РЭ МГФК.411151.003МП МГФК.411151.003РО МГФК.411151.003ФО | 1 1 1 1 |
| 9 Упаковка | МГФК.411915.002 | 1 |
| 10 ПЭВМ* (с установленной операционной системой Windows ХР или старше) | 1 |
* - Поставляется по требованию заказчика.
осуществляется по документу МГФК.411151.003 МП «Инструкция. Ваттметры проходящей мощности М2-35. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 18 июля 2016 г., начальником ФГБУ «ГНМЦ» Минобороны России 31 августа 2016 г.
Основные средства поверки:
- комплект для измерений соединителей коаксиальных КИСК-7 (per. № 9864-85): пределы допускаемой абсолютной погрешности калибров-пробок ±0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ±0,02 мм;
- военный эталон единицы мощности электромагнитных колебаний в коаксиальных трактах ВЭ-26: диапазон частот от 10 МГц до 18 ГГц, диапазон измерений мощности от 5 до 10 мВт, неисключенная систематическая погрешность, нс более 0,8 %, случайная погрешность, не более 0,4%;
- эталонный ваттметр (рассогласованный) из состава ГЭТ 26-2010 (приказ об утверждении ГЭТ 26-2010 от 14.02.2011, № 544): диапазон частот от 10 МГц до 18 ГГц, диапазон измерений мощности от 1 до 10 мВт, пределы допускаемой относительной погрешности измерений мощности ±1,2%, КСВН в диапазоне рабочих частот от 1,8 до 2,2;
- генератор сигналов Г4-229 (per. № 48133-11): диапазон частот от 0,03 до 6 ГГц, пределы допускаемой относительной погрешности установки частоты ±0,05%, мощность на выходе не менее 10 мВт;
- генератор сигналов Г4-230 (рсг. № 55296-13): диапазон частот от 6 до 17,85 ГГц, пределы допускаемой относительной погрешности установки частоты ±0,05%, мощность на выходе не менее 10 мВт;
- вольтметр универсальный В7-78/1 (per. № 52147-12): диапазон измерений сопротивления постоянному току от 10 Ом до 1 кОм, пределы допускаемой основной погрешности измерений сопротивления постоянному току ±(0,02...0,07)%;
- набор мер полного и волнового сопротивления 1-го разряда ЭК9-145 (per. № 8935-82): диапазон частот от 4 до 18 ГГц, значения мер КСВН от 1,2 до 2,0, пределы допускаемой относительной погрешности значений КСВН ±(1 ...2)%;
- нагрузка подвижная коаксиальная НОКП2-1,4-Ш из состава ГЭТ 26-2010 (приказ об утверждении ГЭТ 26-2010 от 14.02.2011 № 544): КСВН 1,4, непостоянство КСВН при перемещении отражателя в пределах ±0,5%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ваттметров М2-35 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.641-2014 ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волноводных трактах в диапазоне частот от 0,03 до 37,5 ГГц.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-Ю'9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
ГОСТ РВ 51914-2002.
МИ 3057-07. Методика выполнения измерений модуля эффективного коэффициента отражения выхода ваттметров СВЧ проходящей мощности.
Ваттметр проходящей мощности М2-35. Технические условия МГФК.411151.003ТУ.
