Микрометры гладкие МК, 67127-17

Микрометры гладкие МК предназначены для измерения наружных размеров изделий. Физическая величина - длина (мм).

Документы

Карточка СИ

Номер в госреестре	67127-17
Наименование СИ	Микрометры гладкие
Обозначение типа СИ	МК
Изготовитель	ООО "НПО "КировИнструмент", г.Киров
Год регистрации	2017
Срок свидетельства	03.04.2022
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия механический.

Микрометр представляет собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель, барабан, трещотку, обеспечивающую постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта в требуемом положении служит стопорная гайка.

Микрометры с верхним пределом измерения свыше 1050 мм имеют передвижной упор, расположенный на скобе и позволяющий устанавливать микрометр на измеряемую поверхность Для установки в исходное положение микрометры имеют установочные меры.

Для того, чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены теплоизолирующие накладки.

Число модификаций - 9 (МК 700, МК 800, МК 900, МК 1000, МК 750, МК 850, МК 1050, МК 1150, МК 1250), отличающихся друг от друга диапазонами измерений, пределами допускаемой погрешности, габаритными размерами и массой.

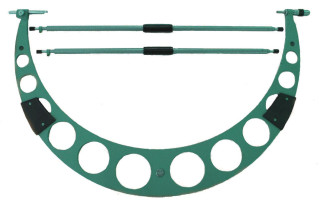

Общий вид средства измерений представлен на рисунке 1.

Микрометры выпускаются под товарным знаком WPUH.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики_

Измерительное перемещение микровинта, мм

Пределы допускаемой погрешности, мкм, микрометра классов точности

Колебание измерительного усилия, Н, не более

Измери

тельное

усилие,

Цена

деления,

мм

Модифи

кация

Диапазон измерений, мм

±7,0	±12,0
±8,0	±14,0
±9,0	±16,0
±10,0	±18,0
±8,0	±13,0
±9,0	±15,0
±11,0	±19,0
±12,0	±20,0
±13,0	±21,0

От 600 до 700 От 700 до 800 От 800 до 900 От 900 до 1000 От 650 до 750 От 750 до 850 От 950 до 1050 От 1050 до 1150 От 1150 до 1250

МК 700 МК 800 МК 900 МК 1000 МК 750* МК 850* МК 1050* МК 1150* МК 1250*

От 5 до 10

0,01

2,0

Микрометры выпускаются по заказу потребителя

Таблица 2 - Основные технические характеристики

Модифи кация	Габаритные размеры (длинахширинахвысота), мм, не более	Масса, кг, не более	Условия эксплуатации	Средний срок службы, лет, не менее
МК 700	830х30х505	5,0	Температура окружающего
МК 800	930х30х575	8,0	воздуха от + 10 °С до + 30
МК 900	1030х30х640	11,0	°С'
МК 1000	1130х30х675	12,0	ч-'э
МК 750	930х30х570	7,4	Относительная влажность	6
МК 850	1010х30х605	9,5	воздуха - не более 80 %.
МК 1050	1180х30х705	13,0
МК 1150	1310х89х855	12,0
МК 1250	1390х89х915	11,0

Знак утверждения типа

наносится на скобу микрометра методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Микрометр	МК	1
Меры установочные	-	2
Гильзы соединительные*	-	4
Ключ	-	1
Футляр	-	1
Руководство по эксплуатации	МК.000 РЭ	1

* Г ильзы соединительные поставляются в сборе с установочными мерами

Поверка

осуществляется по документу МК.000 РЭ «Микрометр гладкий. Руководство по эксплуатации», раздел 5, утверждённому ФБУ «Кировский ЦСМ» 20 декабря 2016 г.

Основные средства поверки:

Концевые меры 1-Н9, 1-Н21, 2-Н9 ГОСТ 9038-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
