| Номер в госреестре | 67131-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | S308PD3T36 |
| Изготовитель | "Minco Products, Inc.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | Первичная поверка |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые S308PD3T36 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред.
Принцип действия термопреобразователей основан на зависимости изменения электрического сопротивления чувствительного элемента (ЧЭ) термопреобразователя от изменения температуры.
Термопреобразователи состоят из цилиндрического корпуса с присоединенными удлинительными проводами. Внутрь цилиндрического корпуса ТС помещена измерительная вставка, состоящая из одного тонкопленочного платинового чувствительного элемента. ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Удлинительные провода ТС имеют оболочку из политетрафторэтилена (ПТФЭ).
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: 3-х проводная.

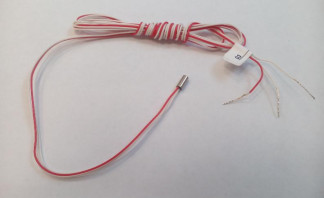

Общий вид ТС представлен на рисунке 1.
Пломбирование термопреобразователей сопротивления платинового S308PD3T36 не предусмотрено.
отсутствует.
представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики ТС
| Наименование характеристики | Значение |
| Диапазон измеряемых температур, °С | от -50 до +260 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | В |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С | ±(0,3+0,005|t|), где t -абсолютное значение температуры, °С |
| Допуск по сопротивлению при температуре 0 °С, % | ±0,12 |
| Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 10 |
| Длина корпуса ТС, мм | 7,0 |
| Диаметр корпуса ТС, мм | 3,2 |
| Длина удлинительных проводов, мм, не более | 920 |
| Масса ТС, г, не более | 7 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +180 95 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Термопреобразователи сопротивления платиновые S308PD3T36, зав №№ TE-16308A, TE-16308ASP, TE-16308B, TE-16308BSP, TE-16309A, TE-16309ASP, TE-16309B, TE-16309BSP, TE-26308A, TE-26308ASP, TE-26308B, TE-26308BSP, TE-26309A, TE-26309ASP, TE-26309B, TE-26309BSP | 16 шт. |
| Паспорт | 16 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от -50 до -400 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от -60 до +300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
Техническая документация фирмы-изготовителя
