| Номер в госреестре | 67132-17 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | Yokogawa Centum VP NIO |
| Изготовитель | ООО "Иокогава Электрик СНГ", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 03.04.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные Yokogawa Centum VP NIO (далее - ИВК) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей (унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА, от 0 до 20 мА; сигналы термопреобразователей сопротивления по ГОСТ 6651-2009; сигналы термопар по ГОСТ Р 8.585-2001); приема и обработки цифровых сигналов; формирования управляющих аналоговых сигналов (унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА).
Принцип действия ИВК основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, и формировании управляющих аналоговых сигналов.
ИВК строится по модульному принципу и состоит из искробезопасных барьеров, модулей ввода/вывода и обработки сигналов. Состав ИВК указан в таблице 1.
| Таблица 1 - Состав И | ВК | |
| Тип сигнала | Искробезопасный барьер | Модули ввода/вывода и обработки данных |
| Аналоговый вход (сила постоянного тока от 4 до 20 мА) | Преобразователи измерительные серии H модели HiC2025 (далее - HiC2025) (регистрационный номер в Федеральном информационном фонде (далее -регистрационный номер) 40667-15) | Модули A2MMM843 (далее - A2MMM843), комплексы измерительновычислительные CENTUM модели VP (далее - CENTUM VP) (регистрационный номер 21532-14) |
| Преобразователи измерительные серии H модели HiC2025HC (далее - HiC2025HC) (регистрационный номер 40667-15) | ||
| Преобразователи измерительные серии K модели KCD2-STC-Ex1.2O (далее - KCD2-STC-Ex1.2O) (регистрационный номер 65857-16) | ||
| Аналоговый вход (сила постоянного тока от 0 до 20 мА) | Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии K модели KFD2-CRG2-Ex1.D (далее - KFD2-CRG2-Ex1.D) (регистрационный номер 22153-14) с HiC2025 (регистрационный номер 40667-15) | |
| Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009) | Преобразователи измерительные серии H модели HiC2081 (далее - HiC2081) (регистрационный номер 65857-16) | |
| Тип сигнала | Искробезопасный барьер | Модули ввода/вывода и обработки данных |
| Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009) | Преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии K модули KFD2-UT2-Ex1 (далее - KFD2-UT2-Ex1) (регистрационный номер 22149-14) | A2MMM843, CENTUM VP (регистрационный номер 21532-14) |
| Аналоговый вход (сигналы термопар по ГОСТ Р 8.5852001) | HiC2081 (регистрационный номер 65857-16) | |
| KFD2-UT2-Ex1 (регистрационный номер 22149-14) | ||
| Аналоговый выход (сила постоянного тока от 4 до 20 мА) | Преобразователи измерительные серии H модели HiC2031** (далее - HiC2031**) (регистрационный номер 40667-15) | |
| Примечание - В зависимости от заказа в состав ИВК могут входить не все типы искробезопасных барьеров. Количество и типы используемых искробезопасных барьеров и модулей ввода/вывода и обработки данных указываются в паспорте ИВК. | ||

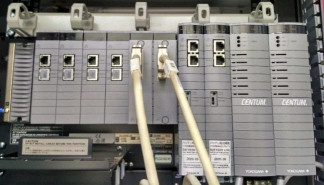

Общий вид ИВК представлен на рисунке 1.
ИВК обеспечивает выполнение следующих основных функций:
- измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;
- прием и обработка цифровых сигналов;
- формирование управляющих аналоговых сигналов;
- регистрация, хранение и передача на верхний уровень результатов измерений;
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Уровень защиты программного обеспечения (ПО) ИВК «высокий» в соответствии с Р 50.2.077-2014. Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
Идентификационные данные ПО ИВК приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CENTUM VP |
| Номер версии (идентификационный номер) ПО | не ниже R6.01.00 |
| Цифровой идентификатор ПО | - |
ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля, ведения доступного только для чтения журнала событий.
Таблица 3 - Метрологические характеристики ИВК
| Тип сигнала | Тип искробезопасного барьера | Тип модулей ввода/вывода и обработки данных | Пределы допускаемой приведенной к диапазону измерений погрешности измерений | |
| Аналоговый вход (сила постоянного тока от 4 до 20 мА) | HiC2025 | A2MMM843, CENTUM VP | ±0,26 % (пассивный выход) | |
| ±0,20 % (активный выход) | ||||
| HiC2025HC | A2MMM843, CENTUM VP | ±0,21 % | ||
| KCD2-STC- Ex1.2O | A2MMM843, CENTUM VP | ±0,20 % | ||
| Аналоговый вход (сила постоянного тока от 0 до 20 мА) | KFD2-CRG2-Ex1.D с HiC2025 | A2MMM843, CENTUM VP | ±0,35 % | |
| Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009) | HiC2081 | A2MMM843, CENTUM VP | ± | — + 0,31], % 1D У |
| KFD2-UT2- Ex1 | A2MMM843, CENTUM VP | ± | (10 ] ( D+°’35 ], % | |
| Аналоговый вход (сигналы термопар по ГОСТ Р 8.585-2001) | HiC2081 | A2MMM843, CENTUM VP | / ± \ | +0,30], 0% vD У |
| KFD2-UT2- Ex1 | A2MMM843, CENTUM VP | / ± \ | 130 + 0,38'], % v D ’ У | |
| Аналоговый выход (сила постоянного тока от 4 до 20 мА) | HiC2031** | A2MMM843, CENTUM VP | ±0,42 % | |
| Примечания 1 Диапазоны преобразования и номинальная статическая характеристика термопреобразователей сопротивления по ГОСТ 6651-2009 и термопар по ГОСТ Р 8.585-2001 искробезопасного барьера выбирается и настраивается в соответствии с описанием типа и эксплуатационной документацией на искробезопасный барьер. 2 D - настроенный диапазон измерений температуры, °С. | ||||
Таблица 4 - Основные технические характеристики ИВК
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от +15 до +25 |
| Относительная влажность без конденсации влаги, % | от 20 до 80 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Параметры электрического питания: а) переменный ток: - напряжение, В - частота, Гц б) постоянный ток: - напряжение, В | от 90 до 132; от 198 до 264 от 47 до 53; от 57 до 63 от 21,6 до 26,4 |
| Потребляемая мощность, кВ А, не более | 1 |
| Г абаритные размеры, мм, не более - ширина - глубина - высота | 1000 800 2500 |
| Масса, кг, не более | 250 |
| Примечание - Потребляемая мощность, габаритные размеры и масса ИВК зависят от количества используемых искробезопасных барьеров, модулей ввода-вывода и обработки сигналов. | |
наносится на титульный лист паспорта типографским способом.
Комплектность ИВК представлена в таблице 5.
Таблица 5 - Комплектность ИВК
| Наименование | Обозначение | Количество |
| Комплексы измерительно-вычислительные Yokogawa Centum VP NIO | - | 1 шт. |
| Комплексы измерительно-вычислительные Yokogawa Centum VP NIO. Паспорт | - | 1 экз. |
| Комплексы измерительно-вычислительные Yokogawa Centum VP NIO. Руководство по эксплуатации | - | 1 экз. |
| Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные Yokogawa Centum VP NIO. Методика поверки | МП 2001/1-311229-2017 | 1 экз. |
осуществляется по документу МП 2001/1-311229-2017 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные Yokogawa Centum VP NIO. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 20 января 2017 г.
Основное средство поверки:
- калибратор многофункциональный MC5-R-IS (регистрационный номер 22237-08): диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания +1 мкА); диапазон воспроизведения сопротивления от 1 до 4000 Ом, пределы допускаемой основной погрешности воспроизведения ±0,04 % показания или ±30 мОм (выбирается большее значение); диапазон воспроизведения напряжения постоянного тока от минус 250 до плюс 250 мВ, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания +4 мкВ); диапазон измерений силы постоянного тока от минус 100 до 100 мА, пределы допускаемой основной погрешности измерений ±(0,02 % показания +1,5 мкА).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИВК.
приведены в эксплуатационном документе.
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
ТУ 26.51.45-001-45930376-2016 Комплексы измерительно-вычислительные Yokogawa Centum VP NIO. Технические условия
