| Номер в госреестре | 67139-17 |
| Наименование СИ | Система резервная измерений количества и показателей качества нефти №102 ПСП "Тайшет-2" филиала "Иркутское РНУ" ООО "Транснефть-Восток" |
| Изготовитель | ООО "НПП "ОЗНА-Инжиниринг", г.Уфа |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система резервная измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток» (далее - РСУ) предназначена для автоматизированных измерений массы брутто и показателей качества нефти при осуществлении товарообменных операций между АО «Транснефть - Западная Сибирь» и ООО «Транснефть - Восток» при отказе основной системы измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток» (далее - основная система).

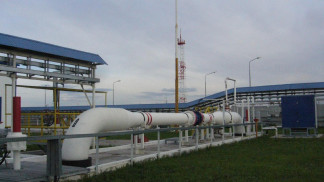

РСУ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления (см. рисунок 1). Монтаж и наладка РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на РСУ и эксплуатационными документами на ее компоненты.
Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью преобразователей расхода жидкости, плотности, температуры и давления. Выходные электрические сигналы преобразователей поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
В составе РСУ применены средства измерений утвержденных типов, основные из которых указаны в таблице 1.
Таблица 1 - Состав РСУ
| Наименование средства измерений | Тип средства измерений зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № |
| Расходомеры UFM 3030 (далее - УЗР) | 32562-09 |
| Расходомеры ультразвуковые UFM 3030 | 48218-11 |
| Плотномеры типа ПЛОТ-3 модификации ПЛОТ-3М | 20270-07 |
| Датчики температуры 644 | 39539-08 |
| Преобразователи давления измерительные 3051 | 14061-04, 14061-10 |
| Контроллеры измерительные FloBoss S600 | 38623-08 |
| Комплексы измерительно-вычислительные расхода и количества жидкости и газа «АБАК» | 44115-10 |
| Контроллеры программируемые SIMATIC S7-400 | 15773-06 |
| Манометры избыточные давления показывающие для точных измерений МТИф | 34911-07 |
| Манометры показывающие для точных измерений МПТИ | 26803-04 |
| Термометры ртутные стеклянные лабораторные ТЛ-4 | 303-91 |
| Термопреобразователи универсальные ТПУ 0304 | 50519-12 |
| Манометры электронные ЭКМ | 40713-09 |
| Манометры показывающие R | 30885-11 |
| Преобразователи измерительные (барьеры искрозащиты) серии ^Z600 | 28979-05 |
| Преобразователи измерительные тока и напряжения с гальванической развязкой (барьер искрозащиты) серии К | 22153-08 |
РСУ обеспечивает выполнение следующих основных функций:
- автоматическое измерение массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- проведение поверки и контроля метрологических характеристик расходомера UFM 3030 с применением установки поверочной трубопоршневой двунаправленной и преобразователей расхода жидкости турбинных HELIFLU TZ250-2000N с Ду 250 мм, входящих в состав блока измерительных линий основной системы и используемые в качестве компаратора;
- ручной отбор проб согласно ГОСТ 2517-12 «ГСИ. Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.
- регистрацию и хранение результатов измерений, формирование отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- формирование журнала событий (переключения, аварийные ситуации, сообщения об отказе РСУ и ее составных элементов).
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».
Программное обеспечение (ПО) обеспечивает реализацию функций РСУ. ПО РСУ реализовано в контроллерах измерительных FloBoss S600 (далее - ИВК) и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ИВК S600 | АРМ оператора | |
| Идентификационное наименование ПО | LinuxBinary.арр | ОЗНА-Flow |
| Номер версии (идентификационный номер) ПО | 05.33 | v 2.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 1e48 | 64С56178 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует среднему.
Основные метрологические характеристики РСУ и параметры измеряемой среды приведены в таблице 3.
Таблица 3 - Основные метрологические характеристики РСУ и параметры измеряемой среды
| Наименование характеристики | Значение характеристики |
| Измеряемая среда | Нефть по ГОСТ Р 518582002 «Нефть. Общие технические условия» |
| Количество измерительных линий, шт. | 1 рабочая |
| Диапазон измерений расхода, м3/ч | от 400 до 4930 |
| Избыточное давление, МПа, не более | от 0,23 до 4,00 |
| Пределы допускаемой относительной погрешности системы при измерении массы брутто нефти, % | ±0,56 |
| Пределы допускаемой относительной погрешности системы при измерении массы нетто нефти, % | ±0,58 |
| Параметры измеряемой среды | |
| Температура измеряемой среды, °С | от -5 до +40 |
| Плотность измеряемой среды, кг/м3 | от 815 до 885 |
| Кинематическая вязкость измеряемой среды, мм2/с (сСт) | от 2 до 60 |
| Массовая доля воды, %, не более | 1,0 |
| Наименование характеристики | Значение характеристики |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 900 |
| Давление насыщенных паров, кПа (мм.рт.ст), не более | 66,7 (500) |
| Массовая доля парафина, %, не более | 6,0 |
| Массовая доля сероводорода, млн-1 (ppm), не более | 100 |
| Режим работы РСУ | периодический |
| Содержание свободного газа, % | не допускается |
Основные технические характеристики РСУ приведены в таблице 4.
Таблица 4 - Основные технические характеристики РСУ
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380/220±22 50±1 |
| Потребляемая мощность, кВт, не более | 10 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - атмосферное давление, кПа | от -42 до +35 от 96 до 104 |
| Средний срок службы, лет | 10 |
наносится справа в нижней части титульного листа инструкции по эксплуатации типографским способом.
приведена в таблице 5.
Таблица 5
| Наименование | Обозначение | Количество |
| Система резервная измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток» | заводской № 102 | 1 шт. |
| Инструкция по эксплуатации | ||
| Инструкция. ГСИ. Резервная система измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток». Методика поверки | МП 0438-14-2016 | 1 экз. |
осуществляется по документу МП 0438-14-2016 «Инструкция. ГСИ. Резервная система измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток». Методика поверки», утвержденному ФГУП «ВНИИР» 20 июня 2016 г.
Основные средства поверки:
- установка поверочная трубопоршневая двунаправленная, применяемая в качестве рабочего эталона 1 разряда в соответствии с ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости», с верхним пределом диапазона объемного расхода 1775 м3/ч и пределами допускаемой относительной погрешности ±0,05 %, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 20054-06.
- преобразователи расхода жидкости турбинные HELIFLU TZ250-2000N с Ду 250 мм, входящие в состав блока измерительных линий основной системы и используемые в качестве компаратора, с диапазоном измерений объемного расхода измеряемой среды от 400 до 2000 м /ч и пределами допускаемой относительной погрешности ± 0,15 %;
- средства поверки в соответствии с методикой поверки РСУ.
Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке РСУ.
Методика измерений приведена в документе «ГСИ. Масса нефти. Резервная система измерений количества и показателей качества нефти № 102 ПСП «Тайшет-2» Иркутского РНУ ООО «Транснефть-Восток», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/27014-16, (номер в реестре ФР.1.29.2016.23610).
Нормативные документы, устанавливающие требования к системе резервной измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток»
ГОСТ Р 8.595 - 2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ГОСТ 8.510 - 2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
