| Номер в госреестре | 67145-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-4668 |
| Изготовитель | ОАО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-4668 предназначены для измерений объема и массы нефтепродуктов, а также приема, хранения и отпуска нефтепродуктов при учетных и технологических операциях.
Резервуары стальные вертикальные цилиндрические РВС-4668 представляет собой металлические сосуды в форме вертикального цилиндра с коническим вогнутым (уклон к центру 1:100) днищем и стационарной кровлей, оборудованные приемо-раздаточными устройствами и люками.
Резервуары стальные вертикальные цилиндрические РВС-4668 являются по принципу действия закрытыми, по расположению - наземными.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-4668, №№ 1, 2, 3, 4 расположены на площадке ООО «Газпромнефть-Аэро Шереметьево», Московская обл., городской округ Химки, аэропорт «Шереметьево», владение 7А.

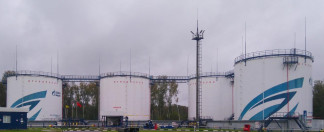

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 4668 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,15 |
| Наименование характеристики | Значение |
| Рабочая среда | топливо для реактивных двигателей марки ТС-1 по ГОСТ 10227-86 |
| Габаритные размеры, мм | |
| - высота | 18092 |
| - диаметр | 18980 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 100000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +45 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуар стальной вертикальный цилиндрический | РВС-4668 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая TL5M 2-го класса точности (регистрационный № 22003-07).
Рулетка измерительная РНГ 2-го класса с грузом (регистрационный № 43611-10). Линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75 (регистрационный № 20048-05).
Толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ± 0,1 мм (регистрационный № 10479-98).
Теодолит 3Т2КП (регистрационный № 45283-15).
Штангенциркуль ТТТЦ-ТТ (регистрационный № 260-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
МИ 3538-2015 «ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть», утверждена ФГУП «ВНИИМС» 05.11.2015 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2015.21897.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-4668
ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
