| Номер в госреестре | 67147-17 |
| Наименование СИ | Датчики угловых перемещений |
| Обозначение типа СИ | АЖ2.787.002 |
| Изготовитель | ФГУП "НПО им.С.А.Лавочкина", г.Химки |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики угловых перемещений АЖ2.787.002 (далее - датчики) предназначены для измерений угловых перемещений и преобразования измеренного значения в аналоговый электрический сигнал.
Датчик состоит из керамического корпуса, в котором расположен чувствительный элемент. Электрические контакты датчика расположены на его керамическом основании и промаркированы цифрами «1», «2», «3»
Основным узлом датчика является чувствительный элемент, представляющий собой две соединенные между собой емкости, заполненные электролитическим веществом. При отклонении измерительной оси датчика от горизонтального положения электролитическое вещество перетекает из одной ёмкости в другую, что приводит к изменению сопротивления, расположенных в ней электрических контактов. Чувствительный элемент расположен в керамическом корпусе, имеющем три электрических контакта, маркированных цифрами «1», «2», «3». Контакты 1, 2 позволяют измерить электрическое сопротивление электролита в первой ёмкости, контакты 2, 3 позволяют измерить электрическое сопротивление электролита во второй ёмкости.

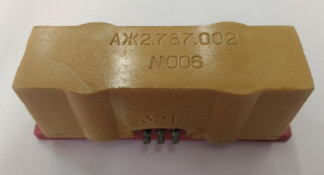

Общий вид датчика приведен на рисунке 1. Габаритные размеры датчика приведены на рисунке 2.
Датчик выполнен в неразъемной конструкции. Несанкционированный доступ к элементам датчика невозможен.
ООО
75
Рисунок 2 - Г абаритные размеры датчика
отсутствует.
Основные метрологические и технические характеристики датчиков приведены в таблице 1
| Таблица 1 | |
| Диапазон измерений угловых перемещений, " | ±3600 |
| Пределы допускаемой абсолютной погрешности измерений угловых | ±120 |
| перемещений, " | |
| Диапазон температуры окружающей среды, °С | от - 50 до +50 |
| Отклонение оси чувствительности от базовой плоскости, ", не более | 15 |
| Габаритные размеры: | |
| длина, мм, не более | 75 |
| ширина, мм, не более | 25 |
| высота, мм, не более | 30 |
| Потребляемый ток, мА, не более | 20 |
| Масса, г | 45±5 |
наносится на титульных листах эксплуатационной документации офсетным способом.
В комплект поставки входят:
- датчик угловых перемещений АЖ2.787.002;
- формуляр АЖ2.787.002 ФО;
- руководство по эксплуатации АЖ2.787.002 РЭ;
- методика поверки АЖ2.787.002 МП.
осуществляется по документу АЖ2.787.002 МП «Датчик угловых перемещений АЖ2.787.002. Методика поверки», утвержденному руководителем АО «НИИФИ» 03.11.2016 г.
Основные средства поверки: головка делительная оптическая ОДГЭ-5 (Госреестр № 26906-04, диапазон измерений углового перемещения от 0 до 360°, пределы допускаемой абсолютной погрешности ±(5+5sina/2)"), магазин сопротивлений Р33 (Госреестр № 48930-12, диапазон воспроизводимых значений сопротивлений от 0,1 до 99999,9 Ом, класс точности 0,2/0,000006), генератор сигналов сложной формы Agilent 33220A (Госреестр № 32993-09, частотный диапазон от 1 мкГц до 20 МГц, погрешность ±210-5 Гц), мультиметр Agilent 34401А (Госреестр № 16500-97, диапазон измерений переменного напряжения от 0 до 750 В, погрешность ±0,06% на поддиапазоне 100 мВ при частоте от 10 Гц до 20 кГц, погрешность ±4% на поддиапазоне 750 В при частоте от 100 до 300 кГц).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 19.01.2016 г. № 22.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
