| Номер в госреестре | 67149-17 |
| Наименование СИ | Машина испытательная |
| Обозначение типа СИ | ZDM 5/91 |
| Изготовитель | ?ма "VEB Werkzeugmaschinenkombinat "Fritz Heckert", ГДР |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная ZDM 5/91 предназначена для измерения силы при испытаниях образцов из металла (прутки, листы, трубы и пр.) и неметаллических материалов (пластмасса, фанера, кожа и пр.) на растяжение.
Принцип действия машины испытательной ZDM 5/91 (далее - машина ZDM 5/91) заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с постоянной заданной скоростью.
Машина ZDM 5/91 состоит из нагружающего устройства и пульта оператора, включающего в себя силоизмеритель.
Машина ZDM 5/91 относится к типу разрывных испытательных машин с механическим нагружением образца и рычажно-маятниковым силоизмерителем. Машина ZDM 5/91 представляет собой раму с верхней неподвижной и нижней подвижной траверсами. Подвижная траверса перемещается по направляющим колоннам с помощью электромоторов и редуктора, расположенных в основании силовой части.
Испытываемый образец устанавливается в захватах между траверсами.
Нагрузка прикладывается к испытываемому образцу последовательно с датчиком силы, размещаемым на верхней подвижной траверсе. Сила, возникающая при деформировании образца, передается на циферблат силоизмерителя.

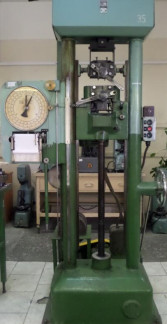

Общий вид машины ZDM 5/91 приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшая предельная нагрузка | 49 кН (5000 кгс) |
| Число шкал (поясов) нагрузок | 3 |
| Предельное значение шкалы (пояса) нагрузок: Шкала «А» Шкала «В» Шкала «С» | 9,8 кН (1000 кгс) 24,5 кН (2500 кгс) 49 кН (5000 кгс) |
| Цена деления силоизмерителя: Шкала «А» Шкала «В» Шкала «С» | 19,6 Н (2 кгс) 49 Н (5 кгс) 98 Н (10 кгс) |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1,0 |
| Максимальная скорость перемещения подвижной траверсы, мм/мин | 25±0,25 |
| Расстояние между захватами при растяжении, мм, не более | 900 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение, В | 380±38 |
| - частота, Гц | 50±2 |
| Потребляемая мощность, кВт, не более | 2,0 |
| Габаритные размеры машины ZDM 5/91, мм, не более | |
| - высота | 900 |
| - ширина | 1000 |
| - длина | 2300 |
| Масса, кг, не более | 700 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 18 до + 25 |
| - относительная влажность воздуха, %, не более | 80 |
| Срок службы, лет, не менее | 15 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Машина испытательная ZDM 5/91 в том числе: -нагружающее устройство; -пульт управления, включающий в себя силоизмеритель. Паспорт Машина испытательная ZDM 5/91 ГСИ. Машина испытательная ZDM 5/91. Методика поверки | 4271.001.00186619.2016 ПС МП 123-261-2016 | 1 шт. 1 экз. 1 экз. |
осуществляется по документу МП 123-261-2016 «ГСИ. Машина испытательная ZDM 5/91. Методика поверки», утвержденному ФГУП «УНИИМ» 24 ноября 2016 г.
Основное средство поверки:
- эталон единицы силы 2-го разряда по ГОСТ 8.640-2014 (динамометры электронные, диапазон измерений до 49 кН, пределы допускаемой относительной погрешности ±0,24 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ 1497-84 Металлы. Методы испытаний на растяжение;
ГОСТ 10006-80 Трубы металлические. Метод испытания на растяжение.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы. ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
Техническая документация VEB Werkzeugmaschinenkombinat «Fritz Heckert», ГДР.
