Государственный реестр средств измерений

Аппаратура геодезическая спутниковая (ГНСС-приемник) S-Max GEO, 67152-17

67152-17
Аппаратура геодезическая спутниковая (ГНСС-приёмник) S-Max GEO (далее -аппаратура) предназначена для измерений длины базиса между точками земной поверхности и инженерных сооружений при выполнении кадастровых и землеустроительных работ, инженерно-геодезических изысканиях и в системах геодезического мониторинга.
Карточка СИ
Номер в госреестре 67152-17
Наименование СИ Аппаратура геодезическая спутниковая (ГНСС-приемник)
Обозначение типа СИ S-Max GEO
Изготовитель Общество с ограниченной ответственностью "Руснавгеосеть" (ООО "Руснавгеосеть"), г. Москва
Год регистрации 2017
Срок свидетельства 03.04.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Аппаратура геодезическая спутниковая (ГНСС-приёмник) S-Max GEO (далее -аппаратура) предназначена для измерений длины базиса между точками земной поверхности и инженерных сооружений при выполнении кадастровых и землеустроительных работ, инженерно-геодезических изысканиях и в системах геодезического мониторинга.

Описание

Принцип действия аппаратуры реализует методы измерений расстояний, основанные на измерении времени распространения радиосигналов от спутников глобальных навигационных систем.

Аппаратура принимает измерительную информацию (радиосигналы) от спутников глобальных навигационных систем ГЛОНАСС, GPS.

Конструктивно аппаратура представляет собой корпус (круглый в плане), вмещающий многочастотный 240 канальный приемник радиосигналов со встроенной антенной, микроконтроллер с встроенным программным обеспечением (ПО), съемный УВЧ радио модуль (дополнительный), устройство связи Bluetooth, запоминающее устройство с встроенной памятью и съемный блок с аккумуляторной батареей.

Для защиты аппаратуры от падений на землю и других механических воздействий, корпус снабжен съемным круговым резиновым амортизатором.

Управление аппаратурой осуществляется с помощью светоиндикаторной панели управления с звуковым контролем, расположенной на нижней стороне корпуса и (или) с помощью подключаемого контролера, входящего в комплект поставки аппаратуры по заказу.

На нижней стороне корпуса аппаратуры также расположены последовательный порт RS232, USB порт и разъемы для подключения УКВ антенны (при установленном УВЧ радио модуле), контроллера и внешнего электропитания.

Полученная измерительная информация, для дальнейшей обработки, передается на персональный компьютер с установленным специальным ПО.

Электропитание аппаратуры осуществляется от аккумулятора, расположенного в отсеке корпуса или от внешнего источника электропитания для работы в непрерывном режиме.

По заказу, аппаратура поставляется с комплектом различных принадлежностей, применение которых повышает производительность и удобство геодезических работ.

В процессе эксплуатации, конструкция аппаратуры не предусматривает механических и электронных внешних регулировок.

Аппаратура имеет электронную защиту от кражи и от несанкционированного включения, что делает ее бесполезной без знания пароля авторизованного пользователя.

Ограничение доступа к внутренним узлам обеспечивается пломбированием крышки корпуса с использованием защитных наклеек, которые находятся под резиновым противоударным амортизатором.

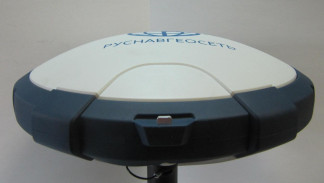

Внешний вид аппаратуры, место пломбирования и нанесения знака утверждения типа представлены на рисунках 1, 2 и 3.

Место пломбирования защитной наклейкой

Программное обеспечение

Аппаратура поставляется с встроенным программным обеспечением (далее - ПО) «S-Max GEO», установленным на полевой контроллер управляющим ПО «Survey Pro» и установленным на персональный компьютер ПО «Spectra Precision Survey Office».

ПО функционирует на персональных компьютерах под управлением операционных систем WINDOWS 7.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационное наименование ПО

SMAX

Survey Pro

Spectra Precision Survey Office

Номер версии

(идентификационный номер) ПО, не ниже

3.20

6.0.0.40

3.70

Цифровой идентификатор ПО

bdfff2d663210913

2b7def7f07a63f3f6

2f77ac2ae726d8d7e4

94c84cbf0ed91860

3471bad5145c45e

20df7e7253e381

Алгоритм вычисления цифрового идентификатора ПО

MD5

MD5

MD5

ПО аппаратуры разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство аппаратной защиты для устанавливаемого на компьютер ПО - электронный USB-ключ, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Таким образом исключается возможность несанкционированного влияния на ПО и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение |

Г раницы допускаемой абсолютной погреш-

ности измерений длины базиса в диапазоне до

30 км (при доверительной вероятности 0,95) в

режиме «Статика», мм:

- в плане

±(6 + 1 • 10-6 • D)

- по высоте

±(10 + 1 • 10-6 • D),

где D - измеряемое расстояние, мм

Границы допускаемой абсолютной

погрешности измерений длины базиса в

диапазоне до 30 км (при доверительной

вероятности 0,95) в режиме «Кинематика в

реальном времени» (RTK)», мм:

- в плане

±(16 + 2 • 10-6 • D)

- по высоте

±(30 + 2 • 10-6 • D),

где D - измеряемое расстояние, мм

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Тип приемника

Многочастотный

Количество каналов

240

Режимы измерений

«Статика»

«Кинематика в реальном времени (RTK)»

Тип антенны

Встроенная

Диапазон рабочих температур, °С

от -40 до +65

Г абаритные размеры (ДхШхВ), мм, не более

210x210x70

Масса, кг, не более

0,930

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус аппаратуры.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Аппаратура геодезическая спутниковая (ГНСС-приёмник) S-Max GEO

-

1

Аккумуляторная батарея

92600-10

1

Адаптер питания

-

1

Кабель питания

-

1

Зарядное устройство на 2 аккумуляторные батареи с кабелем и адаптером питания

53021010-SPN

1

Рулетка

-

1

Адаптер вехи

88400-50-SPN

1

Кабель USB

-

1

УВЧ антенна (425-475) МГц

-

1*

Коаксиальный кабель-адаптер

96845

1*

УВЧ модуль

-

1*

Адаптер на веху

-

1*

Торцевой ключ

-

1*

Кабель питания 1,5 м

59044-SPN

1*

Кабель-адаптер 0,15 м

88769-00

1*

Кабель-адаптер RS232-USB

-

1*

Кабель питания 0,6 м, 7Р Lemo-SAE

95715

1*

Кабель питания 1,8 м, SAE-зажим «крокодил»

83223-02-SPN

1*

У ниверсальный транспортировочный чемодан

-

1

Комплект листовок и наклеек

-

1*

Комплект ПО

-

1*

Комплект полевого контроллера с предустановленным ПО

-

1*

Методика поверки

МП АПМ 63-16

1

Руководство по эксплуатации

-

1

* - Необходимость поставки и количество определяется договором

Поверка

осуществляется по документу МП АПМ 63-16 «Аппаратура геодезическая спутниковая (ГНСС-приёмник) S-Max GEO. Методика поверки», утвержденному ООО «Автопрогресс-М» «22» декабря 2016 г.

Основные средства поверки:

- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатновременных средств измерений

ТУ 6571-002-679877719-2016 Аппаратура геодезическая спутниковая (ГНСС-приёмник) S-Max GEO. Технические условия
