| Номер в госреестре | 67153-17 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | 90.2815, 90.2820, 90.2821 |
| Изготовитель | "Jumo Mess- und Regeltechnik AG", Швейцария; ООО Фирма "ЮМО", г. Москва (срок свидетельства: 03.04.2022 г.) |
| Год регистрации | 2017 |
| Срок свидетельства | 03.04.2027 |
| МПИ (интервал между поверками) | 2 года; 4 года - для ТС классов А, В с верхним пределом диапазона измерений +260…400 °С; 5 лет - для ТС классов А, В с диапазонами измерений -50…+150 °С, -50…+200 °С, -50…+260 °С |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления 90.2815, 90.2820, 90.2821 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры.
Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры с последующим преобразованием сопротивления (или без него) в выходной сигнал постоянного тока от 4 до 20 мА или от 20 до 4 мА, напряжения от 0 до 10 В при помощи аналогового или программируемого измерительного преобразователя (ИП), а также возможностью передачи цифровых сигналов по протоколу HART или радиоканалу.
ТС отличаются друг от друга метрологическими характеристиками, по конструктивному исполнению, по наличию ИП и имеют следующие модификации: 90.2815/10, 90.2815/20, 90.2815/21, 90.2820/10, 90.2820/11, 90.2820/20, 90.2820/21, 90.2820/50, 90.2820/51, 90.2821/80, 90.2821/90, 90.2821/81, 90.2821/91, 90.2821/82, 90.2821/92. ТС могут изготавливаться с одним или двумя ЧЭ имеющими 2-х, 3-х или 4-х проводную схему соединения внутренних проводов с ЧЭ.
ТС 90.2815 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем с выходным сигналом постоянного тока от 4 до 20 мА или от 20 до 4 мА (4-х проводная схема подключения) или без преобразователя (2-х или 4-х проводная схема подключения). Вставка помещена в защитную трубку из нержавеющей стали, соединенная с клеммной головкой цилиндрического вида.
ТС 90.2820 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем с выходным сигналом постоянного тока от 4 до 20 мА или от 20 до 4 мА и напряжения от 0 до 10 В с передачей данных по радиоканалу, а также с возможностью передачи цифровых сигналов по протоколу HART или без преобразователя. Вставка помещена в защитную трубку из нержавеющей стали, соединенный с клеммной головкой. Головки ТС имеют конструктивные исполнения: B, BUZ, BUZH, BBKS, BEGF, XD-Ax, XD-Sx. Головки изготавливаются из алюминия (конструктивные исполнения B, BUZ, BUZH, XD-Ax), нержавеющей стали (конструктивные исполнения BEGF, XD-Sx) или синтетического материала PA 6 (конструктивное исполнение BBKS). Термопреобразователи могут иметь ЖК индикатор (с головками конструктивных исполнений XD-Ax, XD-Sx (для общепромышленного или взрывозащищенного исполнений) и BUZH (для общепромышленного или искробезопасного исполнений)).
ТС 90.2821/80 и 90.2821/90 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой сварную с одного конца трубку, соединенную с присоединительной головкой или присоединительными проводами в оболочке из ПВХ, силикона, тефлона, полиуретана PUR, пропилена FEP, RADOX®, BETAflam®, в оплетке из стекловолокна или в металлической оплетке и др. при помощи переходного элемента, со штуцером, имеющего различные формы исполнения.
ТС 90.2821/81, 90.2821/91, 90.2821/82, 90.2821/92 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой сварную с одного конца трубку, соединенную с присоединительной головкой или проводами из ПВХ, силикона, тефлона, полиуретана PUR, пропилена FEP, RADOX®, BETAflam®, в оплетке из стекловолокна или в металлической оплетке и др.
Фотографии общего вида ТС 90.2815, 90.2820, 90.2821 представлены на рисунках 1-5. Способ пломбировки ТС зависит от варианта исполнения и конструкции корпуса. Пример схемы пломбировки от несанкционированного доступа приведен на рисунке 1.

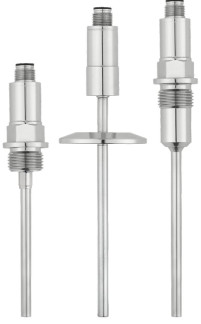

Рисунок 2 - Общий вид ТС 90.2815
отсутствует.
Таблица 1 - Метрологические и технические характеристики ТС 90.2815, 90.2820, 90.2821
| Наименование характеристики | Значение |
| Диапазон измерений температуры ТС, °С(1): - 90.2815 - 90.2820 - 90.2821 | от -50 до +150, от -50 до +200, от -50 до +260; от -50 до +300, от -50 до +400, от -50 до +600, от -196 до +300, от-196 до +400, от-196 до +600; от -100 до +600 |
| У словное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 (МЭК 60751): - 90.2815 - 90.2820 - 90.2821 | Pt100, Pt500, Pt1000 Pt100, Pt500, Pt1000 Pt100, Pt500, Pt1000 |
| Класс допуска ТС по ГОСТ 6651-2009 (МЭК 60751) | ЛА, А, В |
| Наименование характеристики | Значение |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009 (МЭК 60751), оС (t - значение измеряемой температуры): - класс АА - класс А - класс В | ±(0,1+0,0017|t|) ±(0,15+0,002|t|) ±(0,30+0,005 |t|) |
| Пределы допускаемой суммарной абсолютной погрешности ТС и ИП (А, °с) | D = ±4(Дип )2 + (DТС )2 где: АИП - погрешность ИП, °С; АТс - отклонение от НСХ (в температурном эквиваленте) ТС, °с |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 1000 |
| Диаметр монтажной части ТС, мм | от 1,5 до 24 |
| Длина монтажной части ТС, мм | от 17 до 1000 (и более по спец. заказу) |
| Длина присоединительных проводов (для ТС 90.2821), мм | от 20 до 100000 |
| Масса (в зависимости от модели и исполнения ТС), кг, не более | 2 |
| Температура окружающей среды при эксплуатации ТС без ИП (в зависимости от модели ТС, исполнения головки ТС или оболочки присоединительных проводов), °С: - 90.2815 - 90.2820 (с головками исполнений: B, BUZ, BUZH, BEGF, XD-Ax, XD-Sx) - 90.2820 (с головкой исполнения BBKS) - 90.2821 (с силиконовой оболочкой) - 90.2821 (с металлической оплеткой/оплеткой из стекловолокна) - 90.2821 (с тефлоновой оболочкой) - 90.2821 (с оболочкой из полиэфиркетона (PEEK)) - 90.2821 (с оболочкой из поливинилхлорида (PVC)) - 90.2821 (с оболочкой из полиуретана (PUR)) - 90.2821 (с оболочкой из пропилена (FEP)) - 90.2821 (с оболочкой из пропилена (RADOX®, BETAflam®)) - 90.2821 (с оболочкой из фторкаучука (FPM)) - 90.2821 (с головками исполнений: B, BUZ, BUZH, BEGF, XD-Ax, XD-Sx) | от -30 до +90 от -50 до +100 от -30 до +130 от -50 до +180 от -50 до +350 от -50 до +260 от -60 до +180 от -5 до +80, от -5 до +105 от +5 до +105 от +5 до +105 от -40 до +120 от -50 до +120 от -50 до +100 |
| Температура окружающей среды при эксплуатации ТС с ИП, °С: - без встроенного индикатора - со встроенным индикатором | от -50 до +85 от -50 до +60 |
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации ТС 90.2820, 90.2821 во взрывозащищенном исполнении (в зависимости от температурного класса ТС), °С: - для Т1^Т4 - для Т5 - для Т6 | от -50 до +85 от -50 до +70 от -50 до +55 |
| Средний срок службы (при нормальных условиях эксплуатации), лет, не менее | 10 |
| Степень защиты от влаги и пыли ТС по ГОСТ 14254-96 (МЭК 60529) | IP54, IP65, IP66, IP67 |
| Маркировка взрывозащиты по ГОСТ Р 51330.0-99 (МЭК 60079-0-98) | 1ExdnCT1...T6(Gb)X, 0ExianCT1...T6(Ga)X, 1ExdiaIICT1...T6(Gb)X, 1Ex d[iaGa]IICT1.T6(Gb)x, 0ExiaIICT6(Ga) |
| Примечание: (1) Допускается изготовление и использование ТС в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений. | |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь | в соответствии с заказом | 1 шт. |
| Паспорт (на русском языке) | - | 1 шт. |
| Методика поверки | МП 207.1-008-2017 | 1 экз. |
осуществляется по документу МП 207.1-008-2017 «Термопреобразователи сопротивления 90.2815, 90.2820, 90.2821. Методика поверки», утверждённому ФГУП «ВНИИМС» 01.03.2017 г. Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном фонде 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2, ТПП-1.3 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-001-17833170-2014 Термопреобразователи сопротивления. Технические условия. Техническая документация фирмы-изготовителя
